3.6.Взрывная эмиссия

В статическом режиме с острия можно получить достаточно большие токи. При использовании катодов, изготовленных из тугоплавких металлов, например таких, как вольфрам, молибден, ниобий, можно получать стационарные токи величиной до нескольких десятков мкА, что соответствует плотности тока порядка 10⁴ А/см² (в некоторых случаях при особой форме острий может быть получено до 10⁷ А/см²).

При этом свойства автоэмиссионного катода остаются неизменными. Однако, если перейти некоторое характерное для данного материала значение напряженности электрического поля, начинаются изменения, причем нередко необратимые. Изучение таких процессов представляет большой интерес как с теоретической, так и с практической точки зрения. Последнее связано не только с использованием а

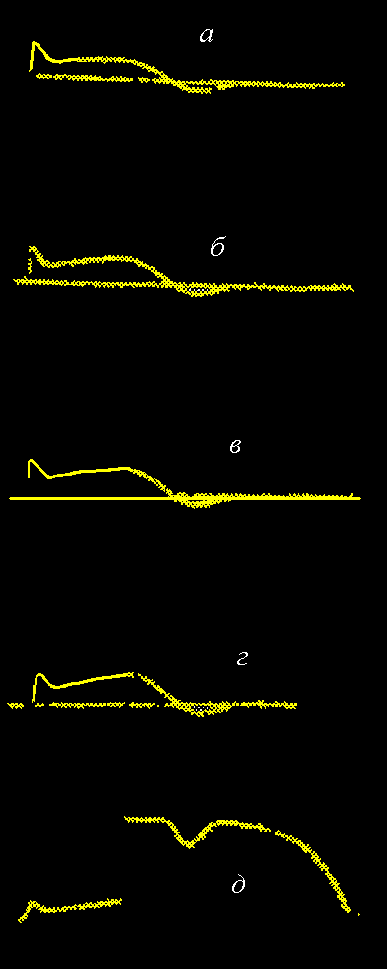

Рис.3.6.1. Осциллограммы эмиссионного тока. Амплитуда напряжения импульса увеличивается сверху вниз, соответственно изменяется масштаб по оси ординат. [7].

втокатодов в таких предельных режимах для получения мощных импульсных пучков электронов, но и в связи с проблемой пробоя. Можно полагать, что именно автоэмиссия с микровыступов является спусковым механизмом для его развития в макроскопических системах.

Исследования при высоких плотностях отбираемого тока удобно проводить в импульсном режиме: подается прямоугольный импульс напряжения и регистрируется соответствующая осциллограмма эмиссионного тока i(t). На рис.3.6.1 приведена последовательность осциллограмм тока, полученная по мере увеличения напряжения [7]. Выбросы в начале и конце импульса обусловлены переходными процессами в измерительной цепи.

Рис.3.6.2. Схематическое изображение изменения тока при крайне высокой напряженности поля.

При низких напряжениях форма i(t) повторяет зависимость напряжения от времени (а). Причем время нарастания тока менее 10^-11с и, видимо, ограничивается только техническими возможностями использовавшейся аппаратуры. Это означает, что процесс автоэмиссии является практически безинерционным. При увеличении амплитуды напряжения начиная с некоторой ее величины наблюдается увеличение автоэмиссионного тока, степень которого зависит от амплитуды V и длительности импульса (кривые б-г). Увеличение тока в сравнительно небольших пределах может быть объяснено разогревом острия за счет п

Рис.3.6.3. При «взрыве» около острия возникает светящееся облако – катодный факел, что свидетельствует об образовании плазмы.

ротекающего тока. Наконец, при очень высоких полях происходит взрыв острия. При этом на осциллограмме тока (рис.3.6.1, кривая д) можно выделить несколько характерных участков, изображенных схематически на рис.3.6.2. На I этапе происходит сравнительно медленное изменение тока. Оно, начиная с некоторого момента - t_зад - сменяется резким всплеском тока (II). В конце импульса величина тока на два-три порядка превышает значение тока на I участке. На следующем этапе (III) вновь наблюдается небыстрый рост i, сменяемый новым скачком тока (IV). Время перехода ко второй стадии связано с плотностью протекающего тока. Экспериментально показано, что в большом интервале токов справедливо следующее соотношение:

j

Рис.3.6.4.Около острия формируется плазма из ионов и электронов, что приводит к лавинообразному увели-чению тока и расширению области эмиссии.

²t_зад=410⁹ А²с/см⁴ (3.6.1)

На второй стадии происходит взрыв острия, что приводит к пробою и возникновению дугового разряда. При этом около острия возникает светящийся факел, катодный факел (рис.3.6.3), который в дальнейшем перемещается к аноду.

Механизм возникновения эмиссионного тока и особенности его изменения (наличие времени задержки, появление светового излучения и др.) позволяют выделить этот вид эмиссии в особый, отличный от АЭЭ – взрывная эмиссия электронов.

Каков механизм взрывной эмиссии? Можно думать, что при высоких плотностях автоэмиссионного тока происходит разогрев отдельных участков острия до такой степени, что испаряется материал катода (рис.3.6.4). В результате в

Рис.3.6.5. Имитация развития взрывной эмиссии. На начальной стадии возникает плазма около отдельных выступов (а). В дальнейшем плазма охватывает соседние области (б), которые также становятся источниками электронов [21].

озникает облако пара, атомы которого ионизуются з

Рис.3.6.6. Электронно-микроскопическое изображение поверхности острия из стали до (а) и после (b) эмиссии при напряжении 400 кВ [22]

а счет, во-первых, ионизации в сильном электрическом поле, а также, во-вторых, вследствие рассеяния на них энергичных автоэлектронов. Образуется плазма, состоящая из электронов и положительных ионов. Причем она не является нейтральной. Электроны имеют значительно более высокую скорость, чем ионы, вследствие своей малой массы. Они опережают ионы. Кроме того, имеется сильное внешнее электрическое поле, отсасывающее электроны из плазмы. Тем самым у поверхности создается не скомпенсированный положительный заряд, который, в свою очередь, усиливает автоэмиссионное поле у поверхности катода во всей области, где существует плотная плазма и, следовательно, еще более увеличивает эмиссионный ток. Поскольку область, занимаемая этой плазмой, больше размеров первоначального участка, то это приводит к разогреву соседних участков, плавлению и формированию на них новых микроострий за счет пондеромоторных сил, действующих со стороны внешнего поля и плазмы, и их последующему взрыву (рис.3.6.5). В итоге плазма охватывает значительную часть поверхности. В дальнейшем плазма распространяется на весь промежуток между катодом и анодом.

Экспериментальные результаты показывают, что основная часть электронов, участвующих во взрывной эмиссии, эмитируется с катода, а не возникает в результате ионизации испаренных частиц. Это было показано измерением переносимого с катода на анод вещества. Оценки показали, что на один перенесенный атом приходится 100 и более электронов. Небольшая величина переносимой массы позволяет использовать острия неоднократно. При этом удается получать колоссальные токи, не достижимые другими методами. В импульсе длительностью ~100 нс можно получить ток порядка 100 кА.

На поверхности катода при этом происходят необратимые изменения. В качестве примера на рис.3.6.6 приведены электронно-микроскопические изображения поверхности острия из стали, полученные до и после импульса напряжения амплитудой 400 кВ [22]. Отчетливо видно, что на первоначально более или менее ровной поверхности появляются выступы и впадины больших размеров. Это свидетельствует об оплавлении поверхности и образовании выступов под действием пондеромоторных сил.
