II. Характеристики двигуна з послідовним збудженням. Робочі характеристики двигуна з послідовним збудженням аналогічні тим самим залежностям для двигуна з

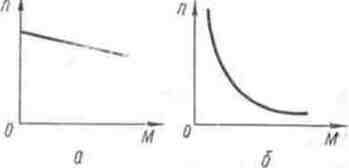

Рис. 9.9. Механічні характеристики:
(А - двигуна з паралельним збудженням. б. двигуна з послідовним збудженням.)
паралельним збудженням, а саме:
n, М. Iя і η =f(P·2) при U = Unom= const.
Швидкісна характеристика n = f (Р2) або n=f(Iя), при U = Unom= const.
Зауважимо, що істотної різниці між характеристиками n = f (Р2) і n =f(Iя), при U = Unom= const. немає, тому що при U = const Р2 = Iя.
У двигуні з послідовним збудженням струм збудження є водночас і струмом навантаження І = Ія = Ізб, тому двигун не має характеристики холостого ходу n = f(Iзб). Магнітний потік двигуна з послідовним збудженням залежить від навантаження. При збільшенні навантаження двигуна в перший момент порушується рівновага обертального і гальмівного моментів. Оберти вала почнуть зменшуватися, що приведе до збільшення струму якоря Ія і обертального моменту М. який зростатиме доти, поки не зрівняється з гальмівним моментом.
Отже, швидкість обертання двигуна із збільшенням навантаження зменшується. Якщо нехтувати спадом напруги в колі якоря та реакцією якоря і вважати, що магнітна система двигуна не насичена, то магнітний потік буде пропорційний струму якоря Φ = Ія. Число обертів можна зобразити таким співвідношенням:
n = U/ceФ = const/Iя
Це співвідношення показує, що із збільшенням навантаження швидкісна характеристика n = f(Iя), або n = f(P2), нагадуватиме гіперболу (рис. 9.8, б). З кривої видно, що при зменшенні навантаження до нуля швидкість обертання безмежно збільшується. Насправді це не так, бо при холостому ході струм у якорі не дорівнюватиме нулю. Тому швидкість обертання двигуна при холостому ході хоч і не дорівнюватиме нескінченності, проте значно перевищуватиме номінальну швидкість (у 4—6 раз), що з погляду механіки не допустимо для двигуна (розрив бандажів, псування обмотки якоря тощо). Ось чому двигун послідовного збудження слід ставити в такі умови, при яких холостий хід двигуна був би неможливим.
Залежність моменту двигуна від Р2. При ненасиченій магнітній системі можна вважати, що магнітний потік прямо пропорційний струму Φ - I. Тоді з формули (9.5) маємо
Мем = СмІ2я
Отже, момент двигуна змінюється пропорційно квадрату струму, тому крива Мем = f(Р2) подібна параболі (рис. 9.8, б). Але в міру збільшення струму якоря при збільшенні навантаження Р2 настає насичення магнітної системи машини. Тому Φ = const і крива обертального моменту наближається до прямої лінії.
Залежність к.к.д. двигуна від Р2. Залежність к.к.д. двигуна з послідовним збудженням від навантаження має характер, аналогічний такій самій залежності двигуна паралельного збудження.
Рис. 9.10. Робочі характеристики двигуна з мішаним збудженням.
Механічна характеристика. Як було вже зазначено, у двигунах з послідовним збудженням струм збудження дорівнює струму навантаження
І = Ізб = Ія.
Для ненасиченої машини основний магнітний потік Ф пропорційний струму якоря Φ = kф/Iя. Враховуючії це, електромагнітни момент Μем можна показати такою формулою:
Mем = См/kфΦ2
III. Характеристики двигуна з мішаним збудженням. Робочі характеристики двигуна з мішаним збудженням е проміжними між характеристиками двигунів паралельного і послідовного збуджень (рис. 9.10).
5. КОЛЕКТОРНІ ДВИГУНИ ЗМІННОГО СТРУМУ
Двигуни постійного струму можуть працювати і на змінному струмі. Обертальний момент створюватиметься так само, як і в машинах постійного струму, від взаємодії струму в якорі з магнітним потоком індуктора Ф, тому що напрям струму змінюється одночасно і в якорі, і в індукторі. Але в такому двигуні в сталі індуктора були б надто великі втрати енергії на вихрові струми і гістерезис, тому і к. к. д. двигуна був би дуже низьким.
Для того щоб колекторні машини працювали на змінному струмі, конструктивно їх значно ускладнюють, а саме: осердя індуктора виготовляють з окремих листів електротехнічної сталі, а в якорі закладають допоміжну обмотку, яка поліпшує умови комутації і зменшує іскріння під щітками.
Хоч колекторні машини змінного струму і складніші та дорожчі, ніж машини постійного струму тієї самої потужності, проте вони мають велику перевагу над асинхронними двигунами (дають можливість у широких межах плавно регулювати швидкості обертання). Наша промисловість випускає колекторні двигуни змінного струму з послідовним і паралельним з'єднанням обмоток якоря та індуктора їх характеристики досить близькі до характеристик відповідних двигунів постійного струму.
Однофазні двигуни з послідовним
з'єднанням обмоток застосовують на
електрифікованих залізницях, де
їх живлення здійснюється
струмом зниженої частоти
(25 і 16
періода за секунду), що поліпшує умови
їх роботи. Двигуни малої потужності
застосовують у побутових приладах і
автоматиці. Колекторні двигуни малої
потужності, які працюють і на змінному,
і на постійному струмах, називають
універсальними.
