§ 2. Конденсаторы и переохладители холодильных машин

Требования к конденсаторам как теплопередающим аппаратам.

Высокая интенсивность процесса теплопередачи от конденсирующе-гося холодильного агента к охлаждающей среде — основной показа-тель хорошей работы конденсатора.

Большое значение при оценке конденсатора имеют также простота изготовления, удобство и безопасность эксплуатации, легкость, габаритные размеры, стоимость.

150 Теплообменные аппараты холодильных машин

Интенсивность процесса теплопередачи в конденсаторах за­висит от интенсивности теплоотдачи от конденсирующегося пара к охлаждае-мой поверхности (стенке трубы), теплопроводимости стенки с учетом возможных загрязнений с обеих сторон трубы и интенсивности тепло-отдачи от стенки к охлаждающей среде.

Большое значение имеет толщина пленки конденсата. При лю­бой конструкции аппарата очень важно, чтобы конденсат быстро отводился с теплопередающей поверхности. Только при этом условии возможны высокие значения коэффициента теплоотдачи со стороны холодильного агента.

Конденсатор должен быть свободен от воздуха и других неконденси-рующихся газов; накапливаясь у теплопередающей по­верхности, эти газы создают большое тепловое сопротивление, понижают коэффи-циент теплоотдачи и увеличивают температуру и давление конденса-ции.

Очень большое сопротивление теплопередаче оказывают за­грязнения, которые бывают на стенках труб. Так, например, масло, проникающее с парами из компрессора в конденсатор, загрязняет теплопередающую поверхность и снижает интенсив­ность теплопередачи аппарата. Водя-ной камень и другие отложе­ния оказывают такое же отрицательное влияние. При воздушном охлаждении вредное влияние оказывает пыль, копоть, ржавчина и другие загрязнения на поверхности конденсатора. Конструкция конденсатора должна быть удобной для удаления загряз-нений с теплопередающей поверхности аппарата.

При охлаждении водой интенсивность теплоотдачи значительно вы-ше, чем при охлаждении воздухом. С увеличением скорости коэффи-циент теплоотдачи значительно возрастает. Желательно, чтобы ско-рость воды в конденсаторах была 1,0—1,5 м/сек, а ско­рость воздуха в конденсаторах с воздушным охлаждением — не ниже 2—3 м/сек.

Конденсаторы аммиачных холодильных машин. По конструктив-ным признакам конденсаторы аммиачных машин подразделяют на кожухотрубные (вертикальные и горизонтальные), элемент­ные, оро-сительные с промежуточным отводом жидкого аммиака и испарительные.

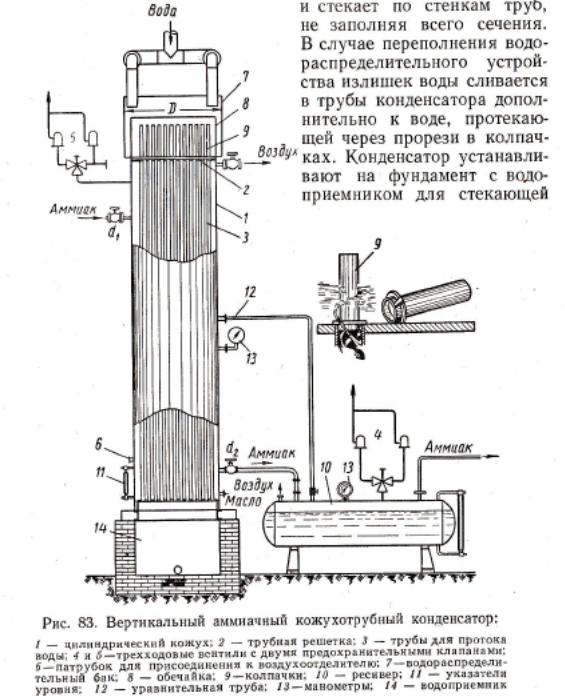

Кожухотрубный вертикальный конденсатор (рис. 83) состоит из ци-линдрического кожуха с приваренными по торцам трубными решетка-ми, в которых развальцованы бесшовные стальные трубы диаметром 57 X 3,5 мм. В межтрубное пространство через штуцер, расположенный в верхней части кожуха, поступают горячие пары аммиака, а внутри труб протекает охлаждающая вода. На наружной поверхности труб конден-сируется аммиак. Жидкий аммиак стекает вниз и отводится в ресивер.

Конденсаторы и переохладители холодильных машин 151

На конденсаторе установлен водораспределительный бак. Прохо-дящие через кожух внутренние трубы снабжены насадками- колпач-ками, благодаря которым вода равномерно распределяется

воды. Имеются патрубки для присоединения предохранительных клапанов, указателя уровня, манометра и запорной арматуры.

Вертикальные кожухотрубные конденсаторы (табл. 11) при­меняют-ся для машин большой производительности. Их устанав-
