142 Теплообменные аппараты холодильных машин
закону
Дальтона равно сумме парциальных
давлений сухого воздуха и водяного
пара:
Парциальное
давление пара
при данной температуре воздуха t
зависит от степени его насыщения.
Максимальное парциальное давление
пара
будет при полном насыщении воздуха
влагой.
Если известны два параметра влажного воздуха и барометрическое
д
авление,
то можно, пользуясь газовыми законами,
определить осталь-ные его параметры.
Для упрощения расчетов и наглядного изображения физических процессов, происходящих во влажном воздухе, пользуются di-диаграммой состояния влажного воздуха. Эта диаграмма (рис. 78) строится в косоугольных координа-тах с углом между осями 135°. При таком направлении осей можно удобно расположить основные линии, определяющие параметры воздуха.

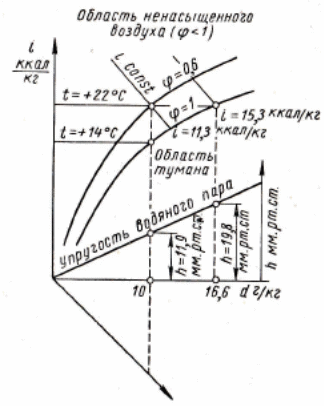

Рис.
78. d,
i-диаграмма
для влажного воздуха
Линии
постоянных влагосодержаний d
=
const
расположены верти-кально. Линии постоянных
теплосодержаний i
=
const
направлены под углом 135° по отношению
к линиям d
= const,
т. е. параллельно приня-той оси абсцисс.
На основании имеющихся аналитических
зависимос-тей нанесены также линии
постоянных температур, относительных
влажностей и парциальных давлений
водяного пара. Состояние воздуха на
di-диаграмме
определяется любыми двумя параметрами,
представ-ленными на диаграмме, за
исключением параметров d
и непосредствен-но определяемого им
.
Теплопередача в холодильных аппаратов 143
Соприкосновение воздуха с водой сопровождается переносом тепла и влаги из одной среды в другую. В результате переноса тепла имеет место нагревание и охлаждение сред, а при переносе влаги — испаре-ние или конденсация ее на поверхности раздела, сопровождаемые увлажнением или осушением воздуха.
Рис.
79. Графики распределения температур и
парциальных давлений при взаимодействии
воды с воздухом
Представим
себе (рис. 79), что поверхность воды с
температурой
обдувается потоком влажного воздуха,
имеющего температуру t,
парциальное давление водяного пара
и соответствующее влагосодержание
d
. На
поверхности раздела соприкасающиеся
частицы воздуха и воды будут находиться
в равновесии, т. е. будут иметь
одинаковую температуру, а влагосо-держание
воздуха будет соответствовать
состоянию насыщения при температуре
по-верхности раздела. Характер
изменения пара-метров воздуха в
пограничном слое в непосредственной
близости от поверхности воды зависит
главным образом от интенсивности
движения (турбулентности) на стороне
воздуха и воды.
При
наличии разности парциальных давлений
водяного пара у повер-хности воды
,
где воздух насыщен водяными парами,
и вдали от поверхности
происходит влагообмен между средами,
т. е. испаре-ние воды на поверхности
раздела и увлажнение воздуха. Одновременно
осуществляется и теплообмен, так как
вместе с паром переносится тепло,
затраченное на его образование. Кроме
того, вследствие разности температур
между воздухом и водой имеет место
обычный конвективный теплообмен.
Испарение
воды с переносом тепла парообразования
в воздух проис-ходит в том случае, если
температура воды выше температуры точки
росы для данного состояния воздуха, т.
е. если
.
Когда же
происходит
конденсация водяного пара из воздуха
на поверхности воды. При этом упругость
насыщенного пара
при
тем-пературе
меньше парциального давления водяного
пара в воздухе
.
Соответственно и влагосодержание
насыщенного воздуха у поверхности воды
будет меньше влагосодержания воздуха
(I
вдали от нее.
Процесс конденсации водяного пара из воздуха сопровождается осу-шением воздуха и переносом тепла и влаги к воде.
Условимся считать тепловой поток от воздуха к воде положитель-
