Полное управление клеммами

При работе с клеммами у вас есть возможность повысить точность проектирования и упростить выполнение операций.

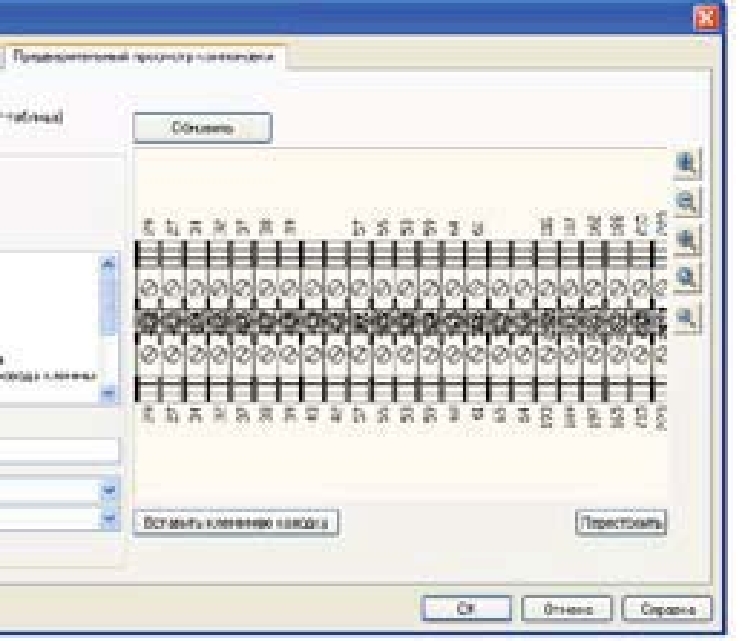

Графический редактор клеммных колодок

Автоматизированное проектирование клеммных колодок на основе информации из схемы экономит массу времени. Сформированные модели клеммных колодок могут быть использованы в чертежах оборудования и схемах клемм. Вы можете проектировать клеммные

колодки как графически, так и с помощью табличного ввода. Схемы клеммных колодок в AutoCAD Electri-cal автоматически снабжаются данными о проводах в соответствии со значениями, заданными в Редакторе клеммных колодок.

Клеммные перемычки

В Редакторе клеммных колодок можно просматривать, создавать и редактировать перемычки. Использование клеммных перемычек экономит время и сокращает количество ошибок.

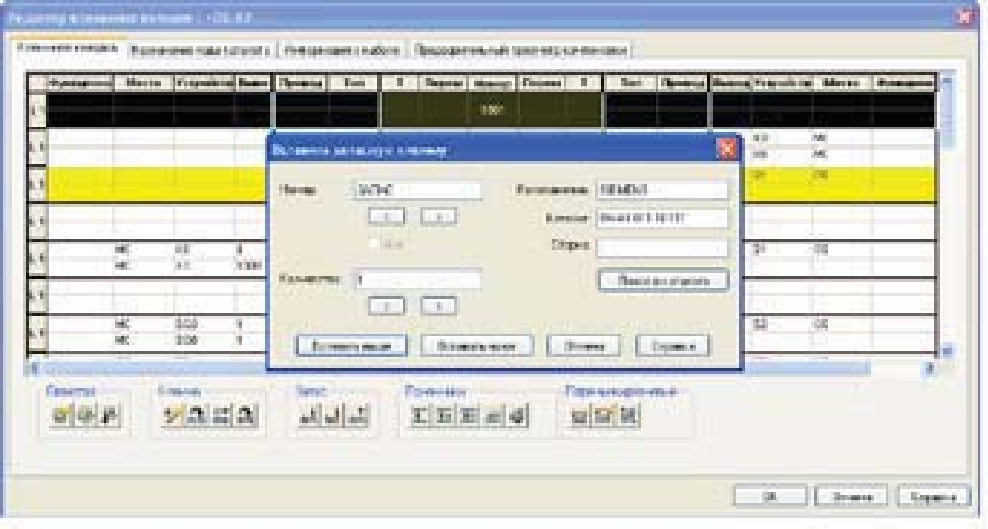

Вставка резервных клемм

Точность спецификаций поддерживается благодаря грамотной компоновке резервных клемм. Такие клеммы вставляются в Редакторе клеммных колодок и корректно отображаются в ведомостях клемм.

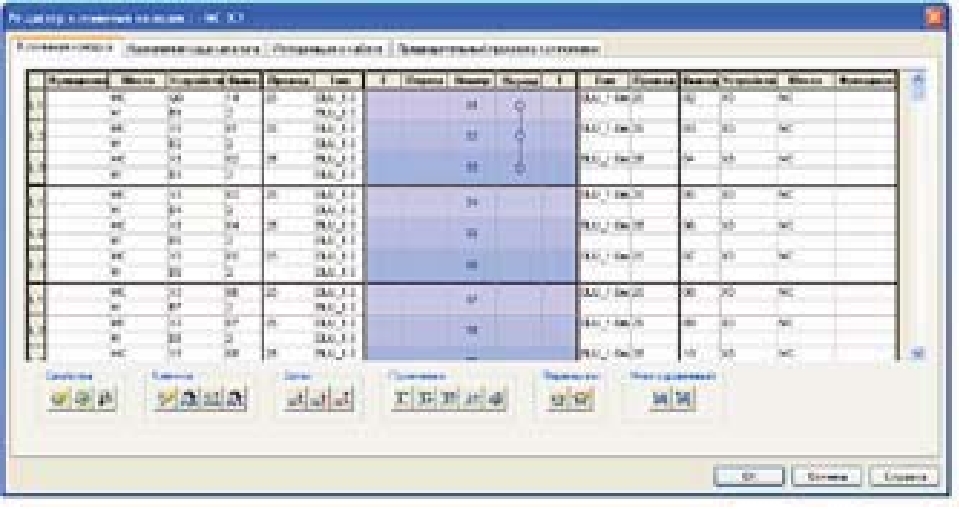

Редактор клеммных колодок

Улучшенный интерфейс Редактора клеммных колодок позволяет упростить трудоемкие задачи, повысить производительность редактирования клемм и управления ими во всем проекте. Чтобы вставить дополнительные клеммы или отредактировать имеющиеся (например, обменять направления проводов) достаточно нескольких щелчков мыши.

Многоуровневые клеммы

Существует возможность упростить выполнение операций с помощью многоуровневых клемм. AutoCAD Electrical позволяет легко управлять нумерацией клемм и номерами выводов в удобном диалоговом окне.

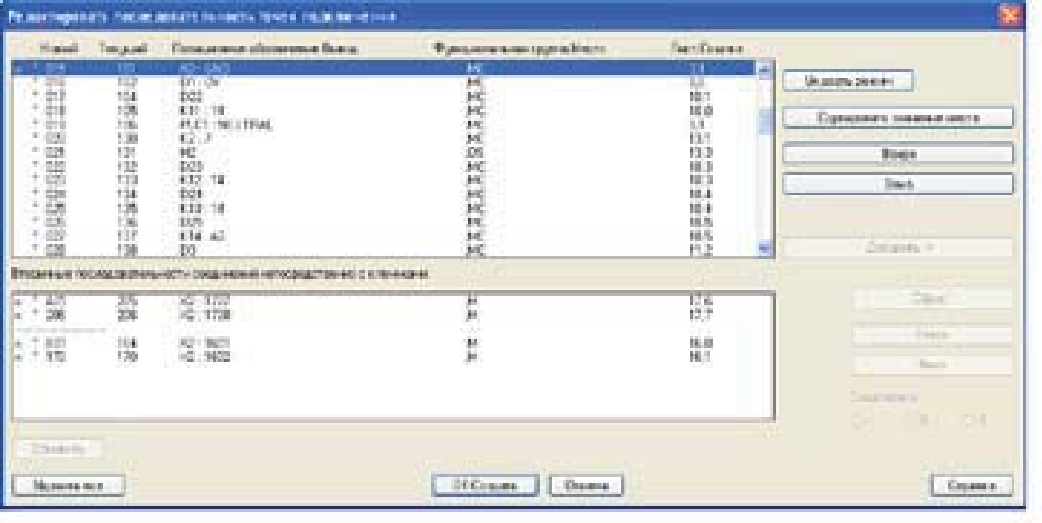

Непосредственное присоединение проводов к клеммам

Для формирования более точных ведомостей и отчетов служит возможность установления последовательности соединения проводов. Вы можете соединить провода от разных компонентов к одной клемме. При этом соответствующая информация заносится в различные отчеты по клеммам и проводам.

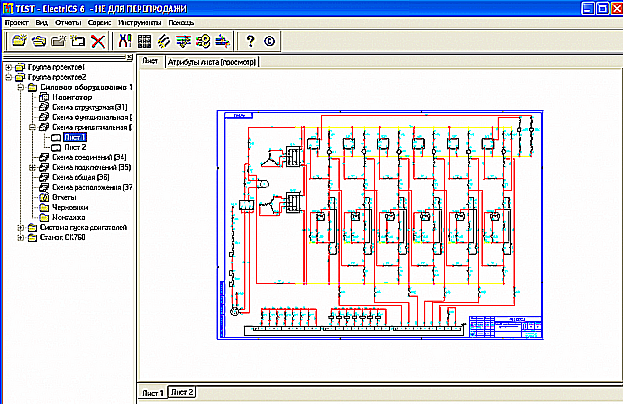

Основные возможности ElectriCs 6

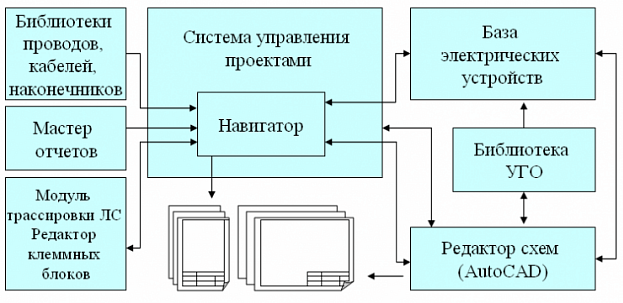

САПР ElectriCS предназначена для проектирования электрооборудования, применяемого в различных отраслях промышленности

• поддержка работы с несколькими группами проектов;

• создание множества конструктивных оболочек в проекте (шкафы, панели, блоки, узлы и т.п.), сквозное управление основными надписями в схемах и документах проекта;

• настройка системы под требования пользователя и полный контроль системы над проектом при одновременной работе нескольких пользователей;

• удобные решения для фильтрации, сортировки и поиска устройств и линий связи;

• создание/сохранение/загрузка пользовательских фильтров таблиц;

• поддержка баз электрических устройств (дополнительно — связь с электронными каталогами института «Информэлектро»), библиотеки условно-графических обозначений, баз проводов, наконечников, кабелей;

• база электрических устройств подготовлена к работе с большими объемами данных: имеются рубрикатор и универсальная система поиска, в том числе по структуре устройства или его техническим характеристикам;

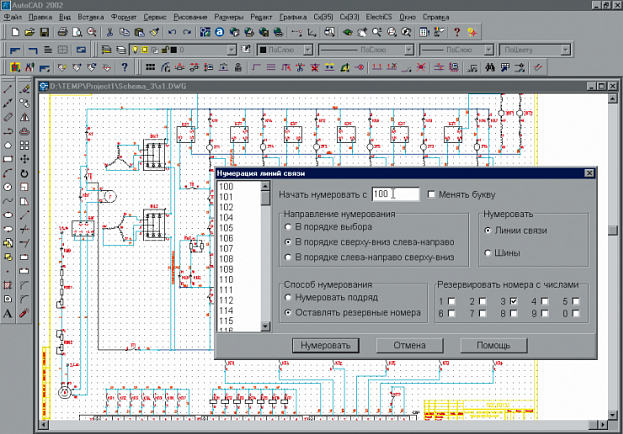

• высокий уровень автоматизации при создании всех видов схем в Редакторе схем, использующем технологию objectarx и являющемся интегрированным приложением к AutoCAD; настройка зон листов схем;

• расширенное представление и обозначение элементов принципиальной схемы (с их динамической трансляцией в табличное представление) и схемы подключений устройств; простой механизм их редактирования;

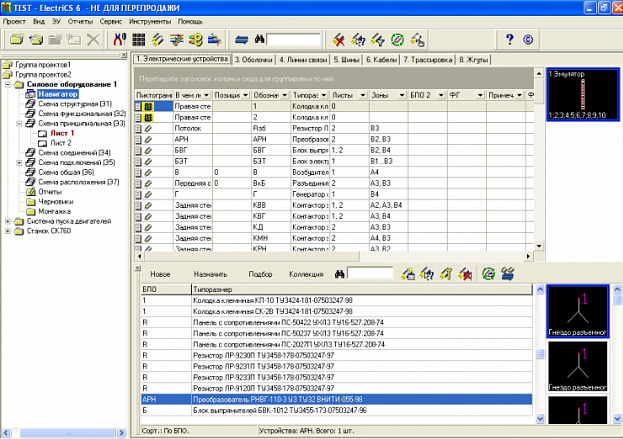

• проектирование от схемы к определению электрических устройств и наоборот, внесение электрических устройств в Навигатор проекта до создания принципиальной схемы — с последующей выборкой элементов этих устройств в схему;

• поддержка составных устройств и функциональных групп;

• форматирование линий связи на принципиальной схеме;

• эмулятор схемы для введения в проект устройств и линий связи без их размещения в принципиальной схеме или вообще без создания схемы;

• автоматическая трассировка линий связи и внешних соединений с возможностью их ручной корректировки, врезка клеммников, определение транзитных связей;

• определение скруток проводов, жгутов;

• построение контактных групп, автоматическое определение проводов и наконечников проводов;

• возможность формирования на одном листе схемы подключений различных типов схем аппаратов с автоматическим определением и простановкой адресов;

• настройка и осуществление контроля ошибок;

• создание конструкторских чертежей панелей и шкафов управления;

• разработка (с помощью встроенного Генератора отчетов) проектной табличной документации в AutoCAD или Microsoft word по стандартным формам;

• открытость структуры таблиц данных и возможность использования стандартных средств языка структурированных запросов sql, позволяющие разрабатывать и получать практически любые виды выходных документов по запросам подразделений предприятия;

• передача/получение в Unigraphics данных об устройствах и связях для создания твердотельной модели изделия, содержащего электрооборудование;

• поддержка AutoCAD 2004/2005/2006/2007/2008, AutoCAD LT 2004/2005/2006.
