Лабораторная работа № 11
Построение исходных модельных конструкций (ИМК) втачных рукавов.
Расчет посадки оката рукава
Цель работы: изучение и освоение методов и графических приёмов преобразования чертежей БК в исходную модельную конструкцию (ИМК) одношовного, двухшовного и трехшовного рукава по ЕМКО СЭВ.
Пособия и инструменты: плакаты учебные, готовые изделия, журналы мод, чертежные принадлежности, чертежи БК рукавов платья и жакета (лабораторные работы №№ 3 и 4).
План работы:
№ занятия |
Содержание и порядок выполнения работы |
Время, час |
1 |
Расчет и построение исходных модельных конструкций (ИМК) одношовного, двухшовного и трехшовного рукавов. Расчет посадки оката рукава |
2 |
Вопросы для подготовки к работе
Перечислите основные этапы построения БК рукава.
От чего зависит форма рукава?
Назовите детали рукавов, их конструктивные линии и срезы.
Перечислите расчетные параметры проймы и оката рукава.
Какая связь существует между длиной проймы и длиной оката рукава?
От чего зависит величина посадки по окату рукава?
Как определяется ширина оката рукава? длина проймы расчетная?
Методические указания
1.1. Изучить конструкции одношовного, двухшовного и трехшовного рукавов по готовым изделиям, полуфабрикатам и журналам мод, анализируя форму рукавов, расположение и количество швов в них.
Конфигурация заднего сгиба рукава зависит от соотношения ширин рукава вверху, на уровне локтя, и внизу. Вследствие небольшого заужения рукава к локтю и более явного заужения к низу классический втачной рукав имеет выпуклую линию сгиба (рис. 11.1). Свобода рукава внизу размещается вокруг заднего контура руки. Эту особенность формы используют при заужении или расширении рукава внизу, изменяя конструкцию в области заднего (локтевого) сгиба.
Низ рукава на виде изделия в профиль — это прямая линия, которая может быть горизонтальной только в случае широкого внизу рукава. Во всех других случаях линия низа наклонена (рис. 11.2) и образует прямой угол с задним контуром рукава. Чем меньше ширина рукава внизу, тем более заметен скос низа рукава.
Втачные рукава разнообразны по форме и количеству составных частей. В зависимости от степени свободы облегания различают рукава: узкие, нормальные, широкие и расширенные (внизу, вверху, внизу и вверху). БК узкого и нормального по ширине рукава получают путем расчета и построения. Широкий и расширенный рукава могут быть получены моделированием БК обычного рукава.
|
Рисунок 11.1 - Исходная информация для построения чертежа втачного рукава: а - размерные признаки фигуры; б - характеристика ориентации рукава. |
Количество и расположение швов втачного рукава определяется его формой и моделью (рис. 11.2). Так, рукав упрощенной формы может быть одношовным (с нижним швом) (рис. 11.2, д). При заужении книзу — с нижним швом и локтевой вытачкой (рис. 11.2, г). Необходимость вытачки в классическом одношовном рукаве диктуется формой и размерами рукава. Если попытаться, оставив ширину рукава вверху и внизу неизменной, запроектировать не выпуклую, а прямую линию локтевого сгиба получится неудобный для пользования обуженный на уровне локтя рукав.

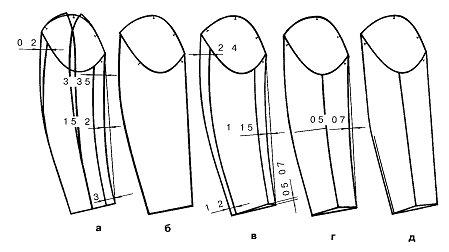

Рисунок 11.2 - Разновидности шаблонов внешнего вида классического втачного рукава, характерных для изделий мужского (а, б) и женского (в, г, д) ассортиментов
1.2. Рассчитать и построить чертежи ИМК одношовного рукава.
Для построения ИМК одношовного рукава использовать БК рукава платья (лабораторная работа № 3).
Расчет ИМК рукавов выполняют в форме таблицы 11.1.
Одношовные рукава (рис. 11.2, г, д)
Шов одношовного рукава может располагаться:
посередине ширины рукава в готовом виде:
/351-341/=0,5/351-333/,
/951-94/=0,5/951-933/;
может быть смещён в сторону переднего переката (сгиба) через т.341.
Ширина переднего переката /351-341/ может быть равна /351-341/ или уменьшена до 3,04,0 см, если ткань плотная и жесткая.
Одношовный рукав может быть различной формы по всей длине и низу: прямой, зауженный с вытачками.
Линия низа может быть:
плавной кривой в зауженном или расширенном книзу рукаве;
горизонтальной в прямом рукаве с цельнокроеной отворачивающейся манжетой;
волнистой с удлинением на 1,01,5 см у локтевого переката и укорочением на 1,01,5 см у переднего переката в рукаве с притачной манжетой (рис. 11.3).
|
а
б |
Рисунок 11.3 – Оформление низа одношовного рукава с притачной манжетой: а – низ одношовного рукава, б – притачная манжета
При этом ширина притачной манжеты влияет на длину рукава. При манжете шириной 4,0 см, длину рукава укорачивают на 2,0 см, оставшиеся 2,0 см - напуск. Увеличивая ширину манжеты на 1 см, длину рукава уменьшают на ту же величину.
Линия разреза для застёжки может быть во внутреннем шве или правее т.931 на 1,5 см. При ширине манжеты 4,0 см, длина разреза 8,0 см.
Если по линии локтя есть вытачка, её укорачивают на 1-2,0 см (чтобы не было видно). Если раствор вытачки больше 3,0 см, делают две вытачки: одну на линии локтя, вторую - ниже или выше её на 2-3,0 см.
Таблица 11.1 – ИМК одношовного рукава с внутренним швом и вытачкой (рис. 11.4)
Номер системы |
Обозначение отрезка |
Формула |
Способ откладывания |
|||
1 |
2 |
3 |
4 |
|||
Одношовный рукав с вытачкой по линии локтя |
||||||
|
355-451-951 |
- |
Передний сгиб рукава |
|||
|
131-431-933 |
- |
Задний сгиб рукава |
|||
93.1 |
451-441 |
351-341 |
Влево по линии локтя, /441-341/ - прямая |
|||
93.2 |
951-941 |
351-341 |
Влево по /951-933/, /941-441/ - прямая, /341-441-941/ - линия внутреннего шва |
|||
93.3 |
334-341´ |
334-341 |
Влево по к /131-43/, т.334–пересечение из т.341 с /131-43/ или /131-431/ |
|||
93.4 |
R 341-441 |
341-441 |
Дуга вниз |
Пересечение дуг - т.441´. /441´-341´/ и /441´-43/ - прямые |
||
93.5 |
R 43-441 |
43-441 |
Дуга влево вниз |
|||
93.6 |
933-941 |
933-941 |
Влево по продолжению /951-933/ |
|||
93.7 |
R 941-441 |
941-441 |
Дуга вверх, пересекает дугу из т.441´ в т. 441. /441-941/ и /441-43/ - прямые. 441-431-441 - вытачка на локоть |
|||
93.8 |
R 131-345´ |
131-345 |
Дуга влево вниз |
Пересечение дуг - т.345´, /345´-131/ - прямая |
||
93.9 |
R 334-345´ |
334-345 |
Дуга влево вверх |
|||
93.10 |
R 131-342´ |
131-342 |
Дуга влево вниз |
Пересечение дуг т.342´ - центр окружности для оформления задней части оката рукава |
||
93.11 |
R 341-342 |
341-342 |
Дуга вверх |
|||
93.12 |
341-345 |
К |
Дуга от т.341´до т.345´ R=341-342 |
|||
93.13 |
351-341 |
351-341 |
Вправо по горизонтали |
|||
93.14 |
451-441 |
451-441 |
Вправо по к /451-355/. /441-341/ - прямая |
|||
93.15 |
441-441 |
451-441 |
Вправо по к /451-951/ 441-451-441 - величина растяжения |
|||
93.16 |
R 951-941 |
951-941 |
Дуга вправо |
Пересечение дуг - т.941 /941-441/ и /941-951/ - прямые |
||
93.17 |
R 441-941 |
441-941 |
Дуга вниз |
|||
93.18 |
355-354 |
355-354 |
Вниз по продолжению /141-355/ |
|||
93.19 |
R 341-343 |
341-343 |
Дуга вверх |
Пересечение дуг – т.343 - центр окружности для оформления нижней части оката рукава |
||
93.20 |
R 354´-343´ |
354-343 |
Дуга вправо |
|||
93.21 |
341-354 |
К |
Дуга от т.341до т.354´ R=343-341 |
|||
Одношовный рукав с вытачкой по линии низа |
||||||
|
131-431(43)-933 |
- |
Задний сгиб рукава |
|||
93.6 |
R 441´-941´ |
441-941 |
Дуга вниз |
Пересечение дуг - т.941´. /941´-441´/ и /941´-930/ - прямые. Т.930 - пересечение /43(431)-93(932)/ и /951-933/ |
||
93.7 |
R 930-941´ |
930-941 |
Дуга влево |
|||
93.8 |
941-933´ |
941-933 |
Влево по /930-941´/, /933´-43/ - прямая. 933´-43-933-вытачка на локоть |
|||
93.9 |
R 131-345´ |
131-345 |
Дуга влево вниз |
Пересечение дуг - т.345´. /345´-131/ - прямая |
||
93.10 |
R 334-345´ |
334-345 |
Дуга влево вверх |
|||
93.11 |
R 345´-342´ |
345-342 |
Дуга влево |
Пересечение дуг – т.342´ - центр окружности для оформления задней части оката рукава |
||
93.12 |
R 341-342 |
341-342 |
Дуга вверх |
Продолжение таблицы 11.1
1 |
2 |
3 |
4 |
|
93.13 |
341-345 |
К |
Дуга от т.341 до т.345, R=341-342 |
|
93.14 |
351-341 |
351-341 |
Вправо по горизонтали |
|
93.15 |
441-441 |
451-441 |
Вправо по к /451-355/, /441-341/ - прямая |
|
93.16 |
451-441 |
451-441 |
Вправо по к /451-951/. 441-451-441 - величина растяжения |
|
93.17 |
R 951-941 |
951-941 |
Дуга вправо |
Пересечение дуг - т.941. /941-441/ и /941-951/ - прямые |
93.18 |
R 441-941 |
441-941 |
Дуга вниз |
|
93.20 |
R 354´-343´ |
354-343 |
Дуга вправо |
Пересечение дуг – т.343´ - центр окружности для оформления передней нижней части оката рукава |
93.21 |
R 341-343 |
341-343 |
Дуга вверх |
|
93.22 |
341-354 |
К |
Дуга от т.341до т.354 R=341-343 |
а б
Рисунок 11.4 – ИМК одношовного рукава: а – с вытачкой по лини локтя, б – с вытачкой по линии низа
1.3. Рассчитать и построить ИМК двухшовного и трехшовного рукавов.
Для построения ИМК двухшовного и трехшовного рукавов использовать БК рукава жакета (лабораторная работа № 4).
Расчет ИМК рукавов выполняют в форме таблицы 11.2.
