Введение.

К высокочастотному оборудованию станции Р-414 можно отнести:

антенны;

фидеры;

дуплексеры;

передатчики;

приемники.

Антенно-фидерный тракт служит для передачи приема высокочастотных колебаний. Дуплексер предназначен для обеспечения работы приемника и передатчика одного полукомплекта на общую антенну, т.е. для одновременного использования одного антенно-фидерного тракта на передачу и прием, подавления паразитного спектра передатчика, создания частотной селекции в приемном канале.

Конструктивно дуплексер выполнен в виде отдельного блока и состоит из 2-х перестраиваемых фильтров.

Передатчики и приемники размещаются в отдельных стойках:

1500 - стойка передающая;

1600 - стойка приемная.

Ниже данные стойки будут рассмотрены более подробно.

1-ый учебный вопрос

НАЗНАЧЕНИЕ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СОСТАВ ПЕРЕДАЮЩЕЙ СТОЙКИ 1500.

1. РАДИОПЕРЕДАЮЩЕЕ УСТРОЙСТВО СТАНЦИИ

Назначение, технические характеристики и состав радиопередающего устройства

Радиопередающее устройство предназначено для синтеза несущего колебания в диапазоне рабочих частот станции, его модуляции по частоте и усиления до заданного уровня мощности.

Радиопередающее устройство радиорелейной станции Р-414 построено по схеме, в которой частотно-модулированный сигнал промежуточной частоты 70 Мгц переносится с помощью смесителя и генератора сдвига в диапазон рабочих частот. Преимуществами такой схемы по сравнению с частотной модуляцией на несущей частоте являются:

большая стабильность частоты несущего колебания;

лучшая линейность модуляционной характеристики;

возможность передачи сигналов ПЧ не только своего модулятора, но и от других источников (сигнал ПЧ от другого полукомплекта станции).

В связи с этим передающее устройство может работать как в оконечном и узловом режимах, так и в режиме ретрансляции по ПЧ.

Радиопередающее устройство имеет плавную перестройку с параметрической стабилизацией частоты несущего колебания. Усилитель мощности передатчика собран на двух ЛБВ, работающих на общую нагрузку через суммирующее устройство.

Технические характеристики

Радиопередающее устройство станции имеет следующие технические характеристики:

диапазон рабочих частот 1550...2000 МГц содержит 46 рабочих волн с разносом 10 МГц; выходная мощность передатчика на выходе стойки 1500 не менее 10 Вт при работе двумя ЛБВ и не менее 2,5 Вт при работе одной ЛБВ;

абсолютная нестабильность частоты не более +0,45 МГц при изменении питающего напряжения на +5% относительно номинального значения 220 В, а с учетом климатических воздействий - не более +1,1 МГц;

полоса пропускания передающего устройства по уровню -3 дБ не менее 14 МГц; разнос между максимальной и минимальной частотами модуляции в варианте "ФИМ-24" составляет 4 МГц при подаче на вход стойки 1500 группового сигнала с параметрами: частота следования импульсов 192 кГц; длительность импульсов 0,5...0,6 мкс; амплитуда импульсов 0,35...0,45 В на нагрузке 75 Ом;

девиация частоты несущего колебания в варианте "ЦИ" 1,5 МГц при подаче на вход стойки 1500 цифрового группового сигнала с параметрами: скорость передачи 480 кБод; длительность импульсов 1,5 мкс; амплитуда импульсов 0,135...0,165 В на нагрузке 75 Ом;

девиация частоты несущего колебания при передаче сигнала служебного канала в варианте "ЦИ" +0,75 МГц при подаче на вход стойки 1500 сигнала служебного канала в виде радиоимпульсов с частотой заполнения 2,5 МГц и амплитудой 1,5 В на нагрузке 75 Ом;

номинальное напряжение сигнала промежуточной частоты, поступающего со стойки 1600 противоположного полукомплекта, составляет 0,5 В на нагрузке 75 Ом.

прямые потери в передающем (приёмном) плече дуплексера не превышают 1,2 дБ переходное затухание между трактами передачи и приёма дуплексера при взаимной их расстройке 7 и более волн не менее 62 дБ.

Указанные значения параметров сохраняются при изменении напряжения питания на +5% относительно 220 В.

Кроме того, в стойке 1500 обеспечивается автоматическое или ручное резервирование основных приборов и контроль режимов приборов и устройств по индикаторному прибору и мнемосхеме стойки.

Состав радиопередающего устройства В состав радиопередающего устройства входят:

передатчик - стойка 1500;

перестраиваемый полосовой фильтр дуплексера 1840;

стабилизатор напряжения СН-600;

стойка питания 1900.

Стойка 1900 предназначена для питания ЛБВ стойки 1500, цепей автоматики стоек 1500 и 1600, а также аппаратуры служебной связи и пульта 1810. Назначение блоков стойки указано в п. 1.3.

Стабилизатор напряжения СН-600 обеспечивает питание стоек 1500, 1600 и 1900 стабилизированным напряжением 220 В.

Дуплексер (блок 1840) обеспечивает частотную развязку передающего и приемного устройств при их совместной работе на одну фидерную линию. Основным назначением дуплексера является защита входных устройств приемника от перегрузки и выхода из строя под действием мощного сигнала своего передатчика.

Дуплексер состоит из двух ступенчато перестраиваемых полосовых фильтров, соединенных через тройник, к которому подключается фидер.

В состав дуплексера входит также электромеханическое устройство, обеспечивающее отключение напряжений питания ЛБВ при разносе волн передачи и приема менее четырех, что обеспечивает защиту входа МШУ от мощного сигнала передатчика.

Состав стойки 1500:

1 Обозначение	Назначение	Количество 1
Прибор 1510 Прибор 1520 прибор 1530 прибор 1550 прибор 1551	Частотно-модулированный генератор Усилитель промежуточной частоты Электронный переключатель Устройство автоматики и сигнализации работы модуляторов и режимов Устройство сигнализации о работе ЛБВ и УМПЧ	2 2 2 1 1

прибор 1650	Устройство автоматики и сигнализации	1
	гетеродина
УМПЧ	Усилитель мощности промежуточной	2
	частоты
прибор 1503	Смеситель передатчика	1
прибор 1560	Фильтр полосовой перестраиваемый	1
прибор 1507	Узел суммирования мощности	1
Прибор 1502-1	Фазовращатель	1
прибор 1501	Фильтр гармоник коаксиальный	1
прибор 1504	Ответвитель направленный с	1
	переменной связью
Прибор 1508	Нагрузка согласованная коаксиальная	1
прибор 1505	Ответвитель направленный	1
Прибор 1570	Усилитель служебного канала	2
Прибор 1622	Выпрямитель	2
прибор 1540	Вентилятор	2
прибор 15НК	Нагрузка коаксиальная балластная	1
ФКЦЗ-53	Циркулятор	2
УВ-252	Лампа бегущей волны (ЛБВ)	2
Прибор 1606	Нагрузка согласованная коаксиальная	3
Прибор 1607	Кольцо гибридное	1
Прибор 1610	Гетеродин	2

2-й учебный вопрос

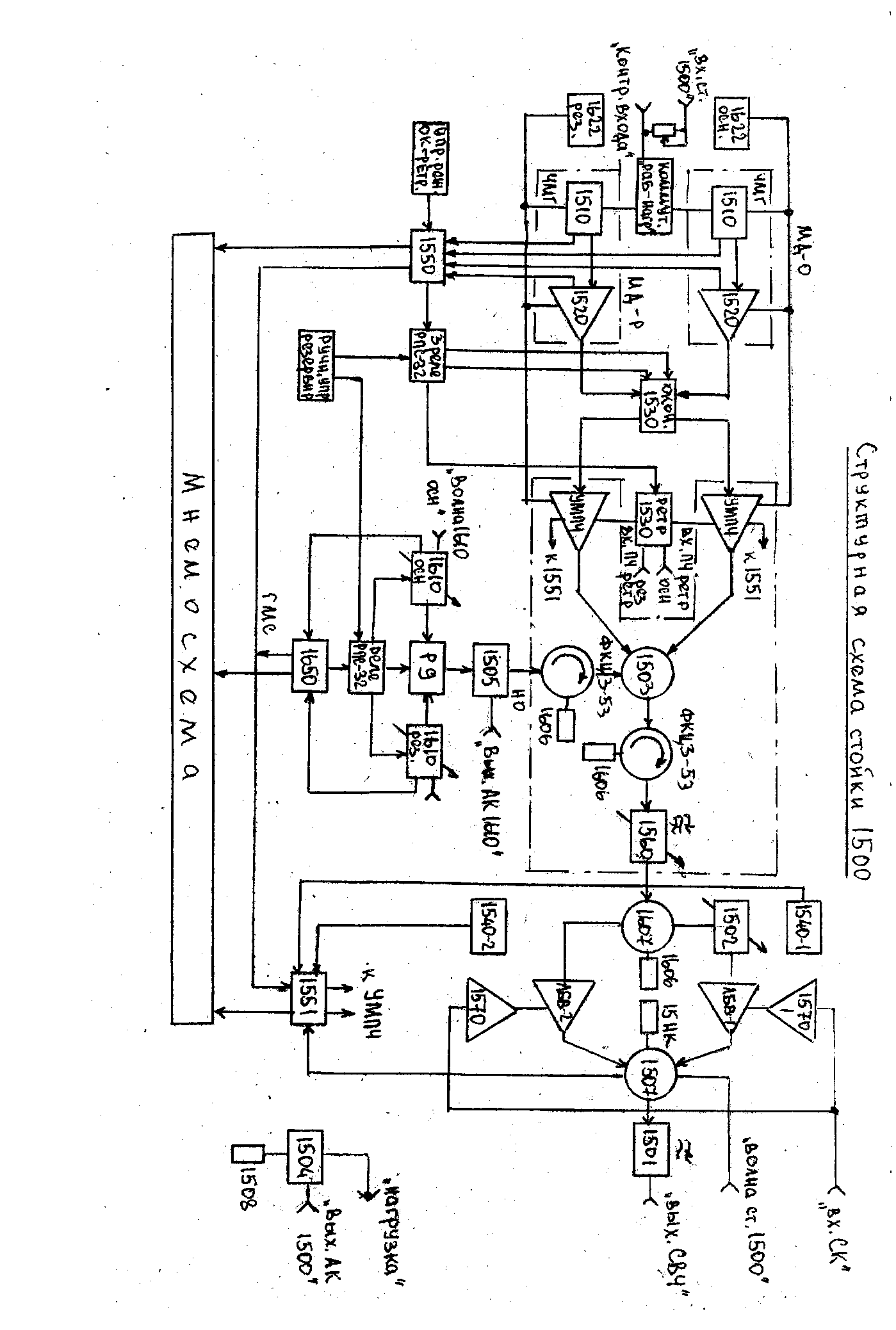

1. Функциональная схема передающей стойки Состав стойки 1500

Стойка передатчика состоит из тракта ПЕРЕДАЧИ и СИСТЕМЫ РЕЗЕРВИРОВАНИЯ И СИГНАЛИЗАЦИИ. В тракт ПЕРЕДАЧИ входят:

• приборы 15Ю-ОСН. и 1510-РЕЗ. - основной и резервный частотно- модулированные генераторы;

• приборы 1520-ОСН. и 1520-РЕЗ. - основной и резервный усилители промежуточной частоты. Приборы 1510 и 1520 вместе образуют модулятор, основной (МД-О) и резервный (МД-Р);

• приборы 15ЭО-ОКОН. и 1530-РЕТР. - электронные ключи и делители мощности сигнала промежуточной частоты;

• приборы УМПЧ-1 и УМПЧ-2 - усилители мощности сигнала промежуточной частоты;

• прибор 1503 - смеситель;

• приборы 1610-0 и 1610-Р - основной и резервный генераторы сдвига частоты;

• прибор 1560 - перестраиваемый полосовой фильтр. Приборы УМПЧ, 1610, 1503 и 1560 образуют устройство сдвига частоты;

• прибор 1607 - делитель мощности;

• прибор 1502 - регулируемый фазовращатель;

• прибор 1507 - сумматор мощности.

Приборы 1607, 1502, 1507 вместе с ЛБВ - 1,2 образуют выходной усилитель мощности;

приборы 1570-1 и 1570-2 - усилители сигнала служебного канала при работе с ЦСП; приборы 1540-1 и 1540-2 - вентиляторы охлаждения коллекторов ЛБВ-1 и ЛБВ-2. В систему РЕЗЕРВИРОВАНИЯ И СИГНАЛИЗАЦИИ входят:

• прибор 1550, управляющий резервированием модуляторов и режимом работы стойки по ПЧ;

• прибор 1551, осуществляющий сигнализацию о работе ЛБВ;

• прибор 1650, управляющий резервированием генераторов сдвига и формирующий сигнал аварии стойки 1500.

Кроме того, в систему резервирования и сигнализации входят реле Р1...Р9, выключатели ВЗ, В4, кнопки и светодиоды.

Все приборы и оборудование стойки 1500 смонтированы на выдвижном каркасе рис.5 (Ч. 3 «Альбом схем»). Основные органы управления, контроля и трактовая мнемосхема размещены на передней панели стойки, а вспомогательные - непосредственно на приборах. Доступ к приборам, дополнительным органам управления и контроля возможен без отключения электропитания при выдвижении стойки из кожуха. Масса стойки 135 кг.

Принцип работы тракта передачи

Групповой сигнал ФИМ-24 или ЦИ вводится в стойку 1500 через разъем III 1 ВХ.СТ.1500. Переключателем Bl ко входу стойки подключается основной модулятор или резистор R1 установкой его в положение РАБОТА или НАГРУЗКА соответственно. Переключателем В2 ко входу подключается резервный модулятор или резистор R2.

Сопротивление резисторов R1 и R2 равно входному сопротивлению модуляторов, чем обеспечивается постоянство входного сопротивления (75 Ом) при извлечении из стойки прибора 1510. В этом случае соответствующий переключатель (Bl или В2) необходимо поставить в положение НАГРУЗКА.

Резистор УСТАНОВКА УРОВНЯ и разъем КОНТРОЛЬ ВХОДА служат для измерения с помощью осциллографа и установки уровня группового сигнала на входе модуляторов, имеющих калиброванную крутизну модуляционной характеристики, равную 12,5 МГц/В. Амплитуда импульсов в гнезде КОНТРОЛЬ ВХОДА устанавливается равной 320 мВ при работе с аппаратурой ФИМ-24 и 120 мВ - при работе с аппаратурой ЦСП. При этом обеспечивается девиация частоты:

∆f = 2 МГц и ∆f = 1,5 МГц (соответственно).

Разъем КОНТРОЛЬ ВХОДА выведен на переднюю панель стойки, а остальные из рассмотренных органов управления находятся внутри стойки. Доступ к ним обеспечивается при выдвижении стойки из кожуха.

Модулятор в передатчике предназначен для генерирования синусоидального колебания со средней частотой fпч=70 МГц, его частотной модуляции групповым видеосигналом и предварительного усиления частотно-модулированного сигнала.

Указанные функции выполняют приборы 1510 (ЧМГ) и 1520 (УПЧ), входящие в состав модулятора.

Прибор 1510 выполнен на двух транзисторах VT1 и VT2. На VT1 собран видеоусилитель, обеспечивающий согласование по входу модулирующего сигнала, а совместно с переменным аттенюатором КАЛИБР - и калибровку крутизны модуляционной характеристики ЧМГ.

На транзисторе VT2 собран собственно ЧМГ по схеме емкостной трехточки с заземленной базой, генерирующий в отсутствие модулирующего сигнала синусоидальное колебание с частотой 70 МГц. Частотная модуляция осуществляется изменением емкости коллекторного перехода транзистора VT2 под действием модулирующих импульсов, приложенных к переходу.

Для повышения стабильности частоты видеоусилитель и генератор помещены в термостат. Температура в термостате поддерживается прибором РТ (регулятор температуры). Подогрев термостата осуществляется при температуре менее 62°С, при этом на лицевой панели стойки горит светодиод ПОДОГРЕВ. При температуре, большей 62°С, подогрев термостата прекращается и светодиод ПОДОГРЕВ гаснет.

В случае, если температура в термостате превысит +70° +5°С, загорается светодиод АВАРИЯ. Одновременно в прибор 1550 выдается сигнал аварии ("корпус"), что инициирует переход на резервный модулятор.

С выхода прибора 1510 частотно-модулированный сигнал подается на вход прибора 1520 - усилителя промежуточной частоты. УПЧ выполняет функции усиления по мощности сигнала ПЧ и развязки ЧМГ с нагрузкой. Усилитель включает три каскада, собранных по схеме с общей базой на транзисторах VT1...VT3.

Для контроля и измерений сигнал ПЧ выводится на разъем КОНТР.ПЧ. При подключении к этому разъему девиометра или анализатора спектра возможно проведение соответствующих измерений.

Параллельно выходу прибора 1520 включен выпрямитель, который детектирует сигнал ПЧ. Величина полученного напряжения контролируется измерительным прибором на передней панели стойки при положении переключателя МД-0 / МД-Р. Выпрямленное

напряжение поступает также в систему резервирования и сигнализации (прибор 1550). При пропадании сигнала ПЧ на выходе прибора 1520 система резервирования и сигнализации обеспечивает соответствующую реакцию на эту аварию.

С гнёзд ВЫХ.ПЧ разъёма ШЗ основного и резервного модуляторов ЧМ сигнал

поступает соответственно на входы ВХОД-1 и ВХОД-2 прибора 1530-ОКОН.

Прибор 1530-ОКОН. представляет собой делитель мощности сигнала ПЧ с электронными ключами и предназначен для коммутации сигналов ПЧ, поступающих с основного и резервного модуляторов, на усилители мощности УМПЧ-1 и УМПЧ-2.

ВХОД-1 и ВХОД-2 прибора соединены соответственно с электронными ключами ЭК-1 и ЭК-2, управляемыми системой резервирования. ЧМ-сигнал, прошедший открытый электронный ключ, поступает на делитель мощности и далее - на выходные разъемы ВЫХОД-1 и ВЫХОД-2, соединенные со входами ПЧ-1 приборов УМПЧ-1 и УМПЧ-2 соответственно. Управление ключами осуществляется подачей на них напряжения плюс 6,3 В или минус 6,3 В либо вручную, кнопками МД-О или МД-Р, либо, при включенной автоматике, автоматически с прибора 1550. При работе основного модулятора открыт ключ ЭК-1, ключ ЭК-2 - закрыт, а при работе резервного - наоборот. В режиме ретрансляции по ПЧ оба ключа закрыты. Прямые потери сигнала в приборе при открытом ключе не превышают 7,5 дБ, а затухание сигнала при закрытом ключе - не менее 60 дБ.

Прибор 1530-РЕТР. конструктивно полностью аналогичен прибору 1530-ОКОН. и предназначен для коммутации сигналов ПЧ, поступающих из основного и резервного трактов ПЧ стойки 1600 противоположного полукомплекта.

В режиме ретрансляции по ПЧ открыт либо ЭК-1, либо ЭК-2, в зависимости от того, какой из трактов ПЧ стойки 1600 второго полукомплекта задействован. Управление ключами осуществляется с этой же стойки 1600. В других режимах работы станции оба ключа закрыты. Таким образом, в режиме ретрансляции по ПЧ на входы приборов УМПЧ поступает сигнал со стойки 1600 противоположного полукомплекта, а в других режимах - от одного из модуляторов стойки 1500 данного полукомплекта.

Приборы УМПЧ-1 и УМПЧ-2 предназначены для усиления мощности сигнала промежуточной частоты до величины, необходимой для работы смесителя (прибор 1503). Приборы работают параллельно, что обеспечивает повышение надежности стойки и РРС в целом, так как выход из строя одного прибора приводит не к отказу передатчика, а лишь к уменьшению выходной мощности.

Каждый прибор УМПЧ состоит из пяти каскадов усиления и одного каскада ограничителя, выполненных на транзисторах VT1...VT7.

Частотно-модулированный сигнал поступает в прибор через разъемы ВХ.ПЧ-1 и ВХ.ПЧ-2 и далее - на усилители VT1 и VT2, работающие на общую нагрузку. Наличие этих каскадов обеспечивает развязку источников сигнала ПЧ: собственного модулятора и тракта ПЧ стойки 1600 противоположного полукомплекта.

Усилитель-ограничитель, выполненный на транзисторе VT3 и диодах VD2, VD3, обеспечивает постоянство мощности сигнала ПЧ на выходе прибора.

Трехкаскадный усилитель на транзисторах VT4...VT7 обеспечивает необходимое усиление сигнала ПЧ по мощности и формирование амплитудно-частотной характеристики прибора. Результирующая АЧХ прибора имеет неравномерность не более 0,5 дБ в полосе частот 66...74 МГц. Выходной каскад собран на параллельно включенных транзисторах VT6 и VT7.

Контроль наличия сигнала обеспечивает выпрямитель, включенный параллельно выходу прибора. Величина выпрямленного напряжения контролируется встроенным измерительным прибором при положениях переключателя УМПЧ-1 и УМПЧ-2. Одновременно выпрямленное напряжение поступает в прибор 1551 системы резервирования и сигнализации, где используется для формирования сигналов исправной работы или аварии приборов УМПЧ-1 и УМПЧ-2. Световая сигнализация исправной

работы приборов обеспечивается свечением светодиодов VD21 УМПЧ-1 и VD22 УМПЧ- 2.

ЧМ-сигналы с выходов ВЫХ.ПЧ обоих приборов поступают на прибор 1503- смеситель. Для обеспечения нормальной работы смесителя ЧМ-сигналы, поступающие на его входы Ш-СМ-1 и Ш-СМ-2, должны иметь фазовый сдвиг 180°. С этой целью на входе УМПЧ-2 установлен фазовращатель на 180°. Нужный фазовый сдвиг получается за счет того, что кабель, соединяющий прибор УМПЧ-2 с прибором 1530, длиннее аналогичного кабеля прибора УМПЧ-1 на 1,4 м.

Смеситель передатчика (прибор 1503) предназначен для переноса спектра ЧМ-сигнала промежуточной частоты в диапазон рабочих частот станции. Смеситель выполнен по схеме балансного модулятора на базе гибридного кольца и обеспечивает потери преобразования не более 13 дБ во всем диапазоне рабочих частот.

Сигналы ПЧ поступают на диоды смесителя в противофазе, что обеспечивает двухтактную работу смесителя. За счет различной электрической длины плеч гибридного кольца сигнал от генератора сдвига поступает на диоды также в противофазе. В результате использования балансной схемы обеспечивается подавление на выходе сигналов ПЧ и генератора сдвига на 10... 15 дБ. Кроме того, при выходе из строя одного диода происходит не полный отказ смесителя, а лишь уменьшение уровня полезного сигнала на выходе примерно на 3 дБ.

В результате перемножения двух сигналов с различными частотами на нелинейных сопротивлениях диодов на выходе смесителя возникает ряд комбинационных частот вида k^df,,,,). среди которых имеются частоты:

fв ⁼ fгc + fпч и f_H = fгс — f.

Рабочий диапазон волн станции образуют суммарные частоты, которые выделяются перестраиваемым полосовым фильтром 1560. Колебания с другими частотами, лежащие вне полосы пропускания фильтра, отражаются от его входа и циркулятором направляются в согласованную нагрузку. Таким образом, циркулятор совместно с нагрузкой выполняет роль согласующего и развязывающего элемента между смесителем и полосовым фильтром.

Контроль работы смесителя осуществляется по току диодов при положении переключателя измерительного прибора СМД-1/СМД-2.

Полосовой фильтр (прибор 1560) предназначен для выделения сигнала в диапазоне рабочих частот.

Фильтр состоит из четырех объемных резонаторов коаксиального типа и перестраивается в диапазоне волн 1...46 с фиксацией на каждой волне. Конструкция фильтра аналогична конструкции фильтров дуплексера. В полосе пропускания фильтра 9 МГц потери сигнала не превышают 1 дБ. Затухание в фильтре при расстройке на +7 волн не менее 60 дБ, при расстройке на 7 волн - не менее 57 дБ. Генератор сдвига (прибор 1610) обеспечивает совместно со смесителем перенос спектра сигнала ПЧ в диапазон рабочих частот. С целью повышения надежности передатчика в стойке используются два прибора 1610 - основной и резервный. Переход с одного генератора на другой осуществляется либо вручную с помощью кнопок 1610-0 и 1610-Р, либо автоматически под управлением системы резервирования и сигнализации.

Выходная мощность генератора при его работе на согласованную нагрузку составляет не менее 80 мВт. Нестабильность частоты сигнала на выходе прибора не превышает +50 кГц при изменении напряжения сети на +5% и не более +600 кГц при климатических воздействиях и колебаниях напряжения сети на +5%. Точность установки частоты по шкале прибора не хуже +3 волны.

Автогенератор прибора 1610 выполнен на транзисторе 2Т919Б, включенном по схеме с общей базой. В качестве частотно-задающего элемента использован коаксиальный резонатор высокой добротности. Резонансная частота контура изменяется путем

изменения длины внутреннего стержня коаксиальной пары с помощью механизма , настройки. Транзистор связан с контуром посредством петли связи, соединенной с эмиттером. Коллекторная нагрузка выполнена в виде низкодобротной полосковой линии длиной Х_ср/4. Отбор мощности генератора производится штырем, погруженным в полость резонатора.

На выходе генератора включен прибор 1611 - сдвоенный направленный ответвитель, выполненный на основе симметричной полосковой линии. Конструкция обеспечивает прямые потери не более 0,6 дБ и переходное ослабление между основной и связанными линиями 13 + 2 дБ.

Один направленный ответвитель имеет непосредственный выход на разъем ВОЛНА 1610-0 (ВОЛНА 1610-Р), который используется для точной установки частоты по волномеру. Второй направленный ответвитель нагружен на выпрямитель, с которого снимается постоянное напряжение (не менее 0,48 В), используемое для контроля режима работы генератора с помощью встроенного измерительного прибора при положении переключателя 1610-0 / 1610-Р. Кроме того, выпрямленное напряжение с ответвителя подается в систему резервирования и сигнализации (прибор 1650) для контроля исправности прибора 1610. Требуемая величина выпрямленного напряжения устанавливается резистором R7. Величина выходной мощности прибора 1610 устанавливается при заводской регулировке изменением напряжения питания транзистора потенциометром МОЩНОСТЬ. Контроль напряжения питания прибора +24В осуществляется по встроенному измерительному прибору при положении переключателя НАПР. 1610-0 / НАПР. 1610-Р.

Включение электропитания генераторов осуществляется вручную или автоматически с прибора 1650 с помощью реле Р2, Р1 и Р8, а также кнопок 1610-0 и 1610- Р. Одновременно с включением питания происходит коммутация выхода задействуемого прибора 1610 на вход смесителя с помощью контактов высокочастотного реле Р9.

Напряжение с выхода работающего прибора 1610 поступает на смеситель через направленный ответвитель (прибор 1505) и ферритовый циркулятор ФЦКЗ-53. Направленный ответвитель ответвляет часть мощности (с затуханием 13 ± 2 дБ) в систему автономного контроля станции. Ферритовый циркулятор предназначен для согласования выхода прибора 1610 со смесителем, а также для ослабления продуктов преобразования смесителя, попадающих через прибор 1505 в систему автоконтроля станции.

Усилитель мощности предназначен для усиления несущего колебания по мощности до величины не менее 10 Вт. Усилитель выполнен на двух ЛБВ типа УВ-252, работающих параллельно, с последующим сложением сигналов с помощью мостовой схемы. Использование двух ламп позволяет: выполнить требование по мощности выходного сигнала; стабилизировать характеристики, так как изменение параметров одной лампы мало влияет на общие характеристики усилителя; повысить надежность передающего устройства в целом, так как выход из строя одной лампы приводит лишь к уменьшению выходной мощности передатчика до величины не менее 2,5 Вт.

Питание обеих ЛБВ обеспечивается от индивидуальных блоков питания 1920, входящих в состав стойки 1900. Охлаждение коллекторов ламп осуществляется приборами 1540-1 и 1540-2 (вентиляторами), производительность которых не менее 400 литров воздуха в минуту. Сигнализация об остановке вентиляторов обеспечивается загоранием светодиодов VD17, VD18 АВ.1540-1 (2), расположенных на мнемосхеме. Включение вентиляторов происходит одновременно с подачей питания подогревателей ЛБВ.

Для обеспечения параллельной работы ЛБВ входной сигнал делится по мощности пополам. Деление осуществляется прибором 1607, выполненным на базе гибридного кольца, реализованного в виде симметричной полосковой линии с расстоянием между плечами А_ср/4. Электрическая длина одного из отрезков увеличивается до ЗА_ср/4 за счет

выполнения его в виде четвертьволнового фазовращателя на связанных линиях. Конструкция прибора обеспечивает неравномерность деления мощности не более 1,1 дБ и развязку между плечами 2 и 4 - не менее 18 дБ.

Усиленные сигналы с выходов ЛБВ поступают на сумматор (прибор 1507). Важным условием работы сумматора является синфазность суммируемых сигналов, так как в этом случае мощность на выходе передатчика максимальна. Синфазность нарушается из-за наличия разницы во времени распространения сигналов в ЛВБ. Компенсация указанной разницы осуществляется фазовращателем (прибор 1502), который обеспечивает изменение фазы в пределах 0...360 . Ручка регулировки фазы выведена на переднюю панель стойки 1500 и имеет гравировку ФАЗОВРАЩАТЕЛЬ.

Сумматор выполнен на гибридном кольце из симметричной полосковой линии. Конструкция кольца такая же, как и в приборе 1607, с тем лишь отличием, что на обоих входах сумматора и разностном выходе включены датчики наличия мощности сигнала. Датчики представляют собой детекторные секции, связанные петлями связи с контролируемыми трактами. Датчики позволяют контролировать:

наличие сигналов на выходах ЛБВ при положении переключателя измерительного прибора ЛБВ-1 (2);

наличие и степень расфазировки сигналов на входах сумматора при положении переключателя РАСФАЗ.

Кроме того, наличие расфазировки или отсутствие сигнала на выходе ЛБВ показывается миганием соответствующих светодиодов.

На выходе сумматора встроен сдвоенный направленный ответвитель на связанных линиях с распределенной электромагнитной связью. Один направленный ответвитель, имеющий переходное ослабление 27 дБ, связан с разъемом ВОЛНА СТ. 1500 на передней панели стойки и предназначен для настройки передатчика на рабочую волну по волномеру. Второй направленный ответвитель с переходным ослаблением 32 дБ обеспечивает контроль мощности сигнала на выходе стойки при установке переключателя в положение МОЩН., а также световую индикацию с помощью светодиода VD26. При наличии номинальной мощности светодиод горит ровным светом, при меньшей мощности - мигает.

Особенностью работы РРС Р-414 с ЦСП является то, что в этом режиме работы служебный канал РРЛ вводится путем фазовой манипуляции в ЛБВ. С этой целью напряжение питания замедляющих систем поступает на ЛБВ через модуляторы служебного канала (приборы 1570-1 и 1570-2), где осуществляется модуляция сигналом служебного канала, представляющего собой радиоимпульсы длительностью 10 и 20 мкс с частотой следования 50 кГц и частотой заполнения 2,5 МГц.

Так как напряжение на замедляющей системе модулировано сигналом служебного канала, то соответственно изменяется время распространения в ЛБВ усиливаемого сигнала, а значит, и его фаза. Для контроля параметров сигнала служебного канала в приборе 1570 имеется гнездо КОНТР.ВХ.СК. Величина девиации несущего колебания зависит от номера рабочей волны передатчика и устанавливается равной +0,75 МГц после смены рабочей волны с помощью потенциометра ДЕВИАЦИЯ. Контроль и регулировка девиации производится в режиме АВТОКОНТРОЛЬ с помощью осциллографа, подключенного к выходу прибора ДМЧ стойки 1600. При двух включенных ЛБВ и правильной регулировке девиации частоты размах изображения должен быть равен 100±10мВ.

Прибор 1501 (фильтр гармоник) предназначен для подавления высших гармонических составляющих, возникающих при усилении несущего колебания из-за нелинейности амплитудной характеристики ЛБВ. Применение фильтра гармоник улучшает параметры электромагнитной совместимости станции.

Прибор представляет собой фильтр нижних частот коаксиального типа, построенный из восьми Т-образных звеньев. Звено состоит из последовательно соединенных индуктивностей Lк/2 и емкости Ск, включенной параллельно. Роль индуктивности играет отрезок коаксиальной линии с большим волновым сопротивлением, которое создается путем уменьшения диаметра центрального проводника. Роль параллельной емкости в фильтре играет отрезок линии с небольшим волновым сопротивлением, которое создается за счет увеличения диаметра центрального проводника.

Конструкция фильтра обеспечивает подавление второй и более высоких гармоник не менее чем на 30 дБ. При этом потери в рабочем диапазоне частот не превышают 1,0 дБ.

Прибор 1504 (направленный ответвитель с переменной связью) предназначен для регулируемого ответвления мощности в систему автономного контроля станции. Ответвитель представляет собой коаксиальную конструкцию, в которой вторичная линия выполнена в виде четвертьволнового тонкого пружинящего волоска. Величина связи регулируется прогибанием вторичной линии с помощью винта. Переходное затухание в ответвителе между основным и вторичным трактами при полностью выведенном регулировочном винте составляет 32,5...35,0 дБ и может быть уменьшено не менее чем на 5 дБ от первоначального.

В режиме "АК" разъемы ВЫХ.СВЧ и НАГРУЗКА должны быть соединены. При этом основная часть мощности передатчика поглощается эквивалентом антенны, а часть ответвляется и с разъема ВЫХ.АК 1500 поступает по кабелю в стойку 1600 противоположного полукомплекта.

3.2.3. Назначение и состав системы резервирования и сигнализации стойки

1500

Система резервирования и сигнализации стойки 1500 предназначена для контроля исправности и резервирования основных приборов и трактов стойки, а также для сигнализации об их состоянии.

Система резервирования и сигнализации выполняет следующие функции:

1. автоматическое или ручное резервирование модуляторов и приборов 1610, а также автоматическое включение основных приборов МД-0 и 1610-0 в момент включения стойки;

2. коммутацию режимов работы стойки - "Оконечный по ПЧ" или "Ретрансляция по ПЧ";

3. формирование и подачу сигнала аварии на стойку автоматики 1700;

4. сигнализацию о рабочем, резервном или аварийном состоянии модуляторов и приборов 1610;

5. сигнализацию о рабочем или аварийном состоянии приборов УМПЧ, 1540, ЛБВ, о наличии мощности на выходе стойки и расфазировке суммируемых сигналов, о подогреве и перегреве термостатов;

6. сигнализацию о выключении автоматического резервирования.

Функциональная схема системы резервирования и сигнализации стойки 1500

представлена на рис.7 (Часть 3 «Альбом схем»),

В её состав входят следующие приборы и элементы:

• приборы автоматики 1550, 1551, 1650, предназначенные для обработки информации датчиков и формирования управляющих сигналов;

• датчики исправности, размещенные в основных и резервных приборах стойки;

• исполнительные реле-переключатели Р2...Р5, кнопки и элементы мнемосхемы;

• электронные ключи в приборах 1530.

Автоматическое резервирование включено, если выключатель ВЗ АВТОМАТИКА установлен в положение ВКЛ. При этом светодиод VD19 АВТОМАТИКА ВЫКЛ. погашен.

Резервирование вручную возможно после установки выключателя ВЗ АВТОМАТИКА в положение ВЫКЛ. В этом случае светодиод VD19 горит, приборы автоматики блокированы и не будут подавать управляющие сигналы на реле- переключатели.

Вне зависимости от того, в каком положении находится выключатель АВТОМАТИКА, при включении стойки включаются основные приборы МД и 1610.

Резервирование модуляторов

В зависимости от используемого источника сигнала ПЧ стойка 1500 может работать в одном из режимов: "Оконечный по ПЧ" или "Ретрансляция по ПЧ". В первом из названных режимов источником сигнала ПЧ является один из модуляторов стойки, во втором - тракт ПЧ стойки 1600 противоположного полукомплекта. Режим "Оконечный по ПЧ" включается при установке переключателя РЕЖИМЫ на блоке 1710 в любое положение, кроме РЕТР.ПЧ. В зависимости от режима работы стойки система резервирования и сигнализации работает различным образом.

Режим "Оконечный по ПЧ"

Включение режима осуществляется подачей напряжения с прибора 1550 на обмотки 1-10 реле-переключателей Р4 и Р5, в результате чего якоря реле перебрасываются влево, замыкая контакты 2-3 и 9-8. Электронные ключи Эк-1 и Эк-2 прибора 1530-РЕТР. оказываются закрыты напряжением -6,3 В и +6,3 В соответственно, поэтому тракт ретрансляции сигнала по ПЧ отключен.

Для работы на связь подключается основной модулятор в результате того, что при включении стойки прибор 1550 выдает импульс напряжения, под воздействием которого якорь реле РЗ перебрасывается влево. Напряжение с шины +6,3 В через замкнутые контакты 9-8 реле РЗ и 2-3, 9-8 реле Р4 подается на электронные ключи прибора 1530- ОКОН. Под воздействием этого напряжения открывается ключ Эк-1 основного модулятора и закрывается ключ Эк-2 резервного.

Ручное резервирование возможно при установке выключателя ВЗ АВТОМАТИКА в положение ВЫКЛ, о чем сигнализирует светодиод VD19 АВТОМАТИКА ВЫКЛ. В этом случае приборы автоматики 1550, 1551, 1650 блокируются подачей сигнала "короткое замыкание" (КЗ) через диод VD3 и не выдают управляющие сигналы на реле Р2...Р5 при любых сигналах на входах ИНДИКАЦИЯ АВАРИИ.

Основной модулятор включается нажатием кнопки КнЗ МД-О. При этом реле РЗ замыкает контакты 9-8 и напряжение +6,3 В, поступающее через них, открывает ключ Эк- 1 основного модулятора и закрывает ключ Эк-2 резервного. Светодиод YD 13 МД-0 светится ровным светом, светодиод VD14 МД-Р погашен.

Резервный модулятор включается при нажатии кнопки Кн4 МД-Р. При этом якорь реле РЗ перебрасывается вправо, замыкаются контакты 7-8, и напряжением -6,3 В, поступающим на электронные ключи через контакты реле Р4, закрывается Эк-1 и 01крывае1ся Эк-2. На связь включается резервный модулятор. Светодиод VD13 погашен, светодиод VD14 МД-Р горит ровным светом.

Автоматическое резервирование модуляторов осуществляется при установке выключателя ВЗ АВТОМАТИКА в положение ВКЛ. При этом светодиод VD19 АВТОМАТИКА ВЫКЛ. гаснет.

Сигналами исправности модуляторов для прибора 1550 являются:

постоянное напряжение, поступающее с выхода приборов 1520 (контакт 26) на прибор 1550;

сигнал "обрыв цепи" (ОЦ), поступающий от регуляторов температуры приборов 1510 (контакт 12) на прибор 1550.

В зависимости от наличия или отсутствия сигналов исправности прибор 1550 формирует соответствующие управляющие напряжения. Логика работы прибора предусматривает резервирование только основного модулятора.

Если основной модулятор работает на связь, а резервный исправен и находится в резерве, то при аварии приборов 1510 или 1520 основного модулятора, а также при перегреве термостата прибор 1550 выдаст импульс напряжения на обмотку 5-6 реле РЗ. Якорь реле перебросится вправо и напряжение -6,3 В через замкнутые контакты 7-8 реле поступит на электронные ключи прибора 1530-ОКОН. В результате ключ Эк-1 будет закрыт, а Эк-2 - открыт. Для работы на связь будет подключен резервный модулятор. Одновременно на светодиод VD13 поступит сигнал "генератора мигающего света" (ГМС) и свечение светодиода МД-0 станет прерывистым. Светодиод VD14 МД-Р будет гореть ровным светом, так как на его катод будет подан сигнал КЗ. В прибор 1650 поступает импульсное напряжение АВАРИЯ-1 для формирования сигнала АВАРИЯ СТ. 1500.

Если на связь работает резервный модулятор, а основной исправен и находится в резерве, то при аварии приборов резервного модулятора прибор 1550 выдаст на контакт Ш42/22 сигнал ГМС и светодиод VD14 МД-Р станет светиться прерывисто. Одновременно на контакты Ш42/17 и Ш46/7 поступит импульсный сигнал АВАРИЯ-1 для формирования в приборе 1650 сигнала АВАРИЯ СТ. 1500. Автоматического переключения на основной модулятор не произойдет.

Если основной модулятор работает на связь, а резервный находится в аварийном состоянии, то при аварии приборов основного модулятора перехода на резервный модулятор также не произойдет. Прибор 1550 выдаст 23 сигнал ГМС и светодиод VD13 станет мигать, а также - импульсный сигнал АВАРИЯ-1 для формирования сигнала АВАРИЯ СТ. 1500.

Если основной модулятор находится в аварийном состоянии и резервный работает на связь, то при аварии резервного модулятора прибор 1550 выдает сигнал ГМС, а также - сигнал АВАРИЯ-1.

Режим "Ретрансляция по ПЧ"

При включении этого режима сигнал КЗ через контакты 3-2 реле Р6 блока1710И поступает в прибор 1550.

Прибор 1550 выдает сигнал КЗ на контакты 5 реле Р4 и Р5, якоря реле Р4 и Р5 перебрасываются вправо, чем обеспечивается подача запирающего напряжения -6,3 В и +6,3 В на ключи Эк-1 и Эк-2 прибора 1530-ОКОН. соответственно. Оба модулятора стойки, таким образом, отключаются. Одновременно реле Р5 через замкнутые контакты 4- 3 и 7-8 обеспечивает управление электронными ключами прибора 1530-РЕТР. с приемника противоположного полукомплекта. Тем самым достигается синхронность управления приборами 1530 стойки 1600 и 1530-РЕТР. стойки 1500. Светодиоды

МД-0 и МД-Р будут погашены, а светодиод VD20 РЕТР.ПЧ - светиться ровным светом.

Если при работе станции в режиме "Ретрансляция по ПЧ" по какой-либо причине произойдет пропадание сигнала ПЧ в стойке 1600, прибор 1550 выдаст сигнал КЗ на контакты 10 реле Р4 и Р5, вызывающий срабатывание этих реле и включение аварийного режима стойки 1500 "Оконечный по ПЧ". Светодиод МД-0 загорится ровным светом, а светодиод МД-Р будет погашен, то есть на связь будет работать основной модулятор. Так как от прибора 1550 при этом подается сигнал ГМС на светодиод VD20 РЕТР.ПЧ, он будет мигать. Одновременно в прибор 1650 выдается сигнал АВАРИЯ-1. При неисправности одного из модуляторов соответствующий светодиод будет мигать.

После устранения аварии режим "Ретрансляция по ПЧ" восстанавливается с поступлением в прибор 1550 сигнала КЗ, который инициирует включение режима "Ретрансляция по ПЧ".

Резервирование приборов 1610

При включении питания стойки 1500 на связь включается основной генератор сдвига. Логика работы прибора 1650 предусматривает автоматическое резервирование работающего прибора 1610. При аварии неработающего генератора прибор 1650 "запоминает" состояние аварии и при отказе работающего генератора переключения не произойдет до тех пор, пока не будет снята "память" об аварии путем нажатия соответствующей кнопки 1610-0 или 1610-Р после устранения неисправности.

Ручное резервирование приборов 1610 возможно при установке выключателя АВТОМАТИКА в положение ВЫКЛ.

Основной прибор 1610 включается нажатием кнопки 1610-0, в результате чего замыкается цепь питания обмотки 1-10 реле Р2 по цепи: +20 В, обмотка 1-10 Р2, контакты кнопки, контакты 2-1 выключателя ВЗ АВТОМАТИКА, "корпус". При включении питания стойки "корпус" на вывод 10 обмотки Р2 подается прибором 1650 . Реле Р2 своими контактами 8-9 замыкает цепь питания реле Р1 в приборе 1610-0, которое в свою очередь включает питание автогенератора. Одновременно через нормально замкнутые контакты 3-5 реле Р8 замыкается цепь обмотки высокочастотного реле Р9, которое своими контактами подключает выход прибора 1610-0 к смесителю. Светодиод VD15 1610-0 светится ровным светом, светодиод VD16 1610-Р погашен.

Резервный прибор 1610-Р включается нажатием кнопки 1610-Р. Реле Р2 своими контактами 8-7 включает питание автогенератора прибора 1610-Р и обмотки реле Р8, которое через контакты реле Р9 обеспечивает подключение прибора 1610-Р к смесителю. Светодиод VD16 1610-Р горит ровным светом, VD15 1610-0 - погашен.

Автоматическое резервирование обеспечивается при переводе выключателя АВТОМАТИКА в положение ВКЛ. Сигналами исправной работы приборов 1610 являются выпрямленные СВЧ-напряжения величиной 150...1000 мВ, подаваемые на прибор 1650.

Если прибор 1610-0 работает, а прибор 1610-Р исправен и находится в резерве, то при аварии основного прибора 1610-0 прибор 1650 выдает импульсный сигнал КЗ, вызывающий срабатывание реле Р2, замыкание контактов 8-7 и включение резервного прибора 1610-Р. Светодиод 1610-Р горит ровным светом, а 1610-0 - мигающим, так как на него подается сигнал ГМС. Одновременно прибор 1650 "запоминает" состояние аварии основного прибора 1610-0 и при отказе резервного прибора автоматического переключения не происходит до тех пор, пока "память" не будет снята нажатием кнопки включенного в работу резервного прибора при выключенной автоматике (после устранения неисправности).

Если прибор 1610-Р работает, а основной прибор исправен и находится в резерве, то переключение на исправный произойдет аналогичным образом. Сброс "памяти" об аварии резервного прибора после устранения неисправности осуществляется нажатием кнопки 1610-О включенного в работу основного прибора 1610-0 при выключенной автоматике.
