Дисциплина: Радиорелейные и спутниковые системы передачи

Вид занятия: Лекции № 3, 4

Отводимое время: 8 часов.

Тема: Состав оборудования РРС

План:

    1. Общая характеристика оборудования РРС.

    2. Назначение и схемы построения основного оборудования РРС.

2.2.1. Приемопередатчики СВЧ.

2.2.2. Оконечное оборудование

СХЕМА ОРГАНИЗАЦИИ РРС ПВ

Рис.3.1.

АП – аппаратура передачи (каналообразующее и групповое оборудование).

АВ – аппаратура выделения.

АЛТ – аппаратура линейного тракта.

Для организации РРЛ требуется основное и вспомогательное оборудование РРС

Оконечная радиорелейная станция (ОРС)

Принцип преобразования частот:

НЧ – ПЧ - СВЧ – для режима передачи сигналов;

СВЧ - ПЧ – НЧ – для режима приема

Состав оборудования орс

Промежуточная радиорелейная станция (ПРС)

Принцип преобразования частот:

СВЧ – ПЧ - СВЧ – для режима передачи сигналов;

СВЧ - ПЧ – СВЧ – для режима приема

ПРС, работающие по 2-х ПРЧ, подразделяются на станции НВ и ВН

ПРС (НВ): Fпм < Fпд ; ПРС (ВН): Fпм > Fпд

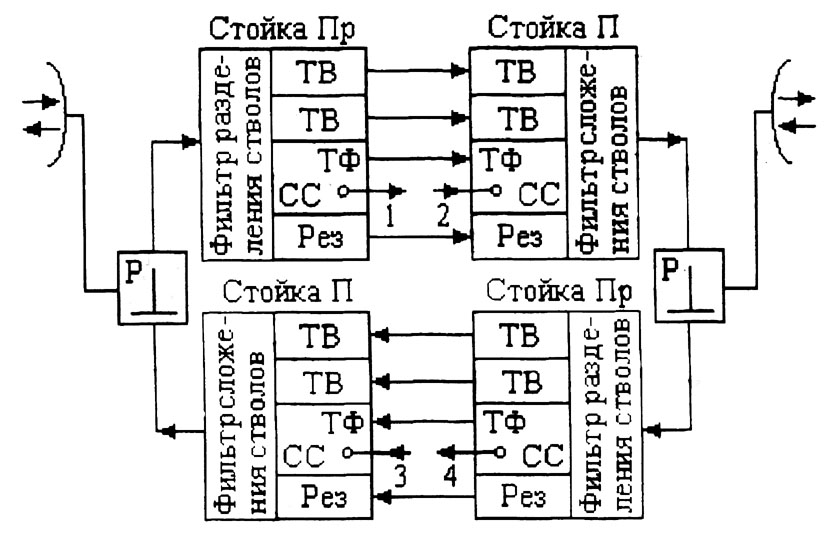

Состав оборудования ПРС

Назначение и схемы построения основного оборудования ррс

Основное оборудование РРС:

  1. Приемопередатчики свч

  2. Оконечная аппаратура

Приемопередатчики СВЧ – включают тракт приема и передачи.

Тракт приема предназначен для приема сигнала СВЧ и его преобразования в ПЧ. Это ключевая функция приемника СВЧ происходит в смесителе приемника (СмПм). Смеситель приемника вместе с его гетеродином называют преобразователем частот.

Условно все элементы приемника можно разделить на две части – элементы тракта СВЧ и элементы тракта ПЧ.

Тракт СВЧ

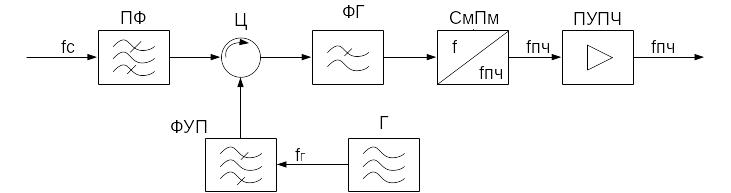

Существуют два варианта прохождения СВЧ в СмПм:

1. РРС 3-го поколения (Радан, Электроника-Связь 11-Ц).

2.

Тракт ПЧ. Основные процессы усиления сигнала происходят в УПЧ – многокаскадном элементе, объединяющем в своем составе:

- предварительный усилитель ПЧ (ПУПЧ);

- главный усилитель ПЧ (ГУПЧ);

- основной усилитель ПЧ (ОУПЧ)

Тракт передачи. Передатчик СВЧ предназначен для формирования высокочастотных колебаний заданной мощности и стабильной номинальной частоты и для модуляции этих колебаний информационными сигналами.

Передатчики РРСП отличаются от обычных тем, что в них нет УНЧ. Эту функцию выполняет оконечное оборудование.

Основными элементами передатчика СВЧ РРСП третьего поколения служат:

- усилитель ПЧ (УПЧ);

- смеситель передатчика СмПд;

- гетеродин передатчика ГПд;

- полосовой фильтр (ПФ);

- усилитель СВЧ (УСВЧ).

Гетеродинный тракт это высокостабильный источник колебаний СВЧ. Является составным звеном приемника и передатчика СВЧ. ГтПд отличается от ГтПм большей мощностью и тем, что в нем предусмотрена возможность частотной (или фазовой) модуляции основного сигнала вспомогательными.

Основу гетеродина составляет задающий генератор (ЗГ), работающий на сравнительно низкой частоте (110 МГц) и имеющий небольшую мощность (0,1 Вт).

Приемопередатчики СВЧ

Возможны два варианта схем построения приемопередатчиков:

с общим и раздельными гетеродинными трактами

Структурная схема приемопередатчика с общим

гетеродинным трактом

Оконечное оборудование Частная модуляция

задача, которой преобразовать изменяющую амплитуду в изменяющую частоту.

f(t) на выходе ЧМ изменяется:

Изменение частоты на выходе ЧМ f(t) пропорционально изменению напряжению сигнала , (многоканальный ТФ сигнал)
