Технические характеристики
Показатели |
СМЖ 172 А |
СМЖ 172 БМА |
Мощность, кВт |
3 |
3 |
Усилие на ножах, кН |
340 |
340 |
Диаметр разрезаемой стали, мм |
6-40 |
6-40 |
-квадрат, мм |
36x36 |
36x36 |
-полоса, мм |
40x12 |
40x12 |
Частота ходов кулисы, ход/мин., не более |
33 |
33 |
Одиночный ход ножа |
- |
+ |
Габариты |
|
|
- длина |
1100 |
1030 |
- ширина |
425 |
467 |
- высота |
805 |
775 |
Масса, кг |
435 |
450 |
Рис.31. Станок для резки арматуры комбинированный СМЖ 652.
Станок СМЖ 652 предназначен для резки листового, полосового и фасонного проката, пробивки отверстий в листовом и фасонном прокате, для пробивки отверстий треугольной высечки при изготовлении закладных деталей для арматурных каркасов железобетонных изделий.
Таблица 4
Технические характеристики
-
Диаметр разрезаемого металла, мм, наибольший:
- круг, мм
40
- квадрат, мм
34
- швеллер, мм
12
- уголок, мм
90х90х10
- лист и полоса, мм
12
- треугольная высечка, мм
55
- пробивка отверстий при толщи
не металла 15 мм, мм
20
Мощность, кВт
22
Габариты, мм
1500х600х1250
Масса, кг
1300

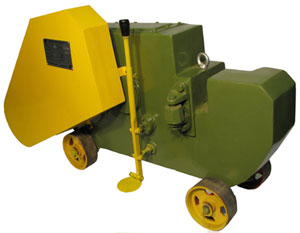

Рис.32. Станок для резки арматуры Р-40.
Станок для резки арматуры Р-40 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах и предназначен для резки арматурной стали круглого, квадратного сечения и полосы. Обладает следующими особенностями: небольшой размер, высокое качество, компактное исполнение, прочность и надежность. Легкость смазки. Полностью закрытое исполнение - одной заправки масла достаточно для непрерывной работы свыше месяца. Это позволяет обеспечить надежное функционирование оборудования. Малые кинематические потери благодаря оптимальной системе смазки и подшипникам, используемым в конструкции. Удобство перемещения.
Таблица 5
Технические характеристики
Максимальный диаметр разрезаемой арматуры, мм ……….……. 40
Максимальный размер разрезаемой стальной полосы, мм ……… 70 х 15
Максимальный размер разрезаемой стального квадрата, мм …… 32 x 32
Частота хода кулисы, рабочих хода/мин. …………………………… 32
Мощность двигателя, кВт ……………………………………………. 3
Напряжение, В …………………………………………………………. 380
Габаритные размеры, Д×Ш×В, мм …………………………. 1190×450×680
Вес, кг …………………………………………………………………… 390
Рис.33. Станок для гибки арматурных прутковСГА-1.
СГА-1 предназначен для холодной гибки арматурных прутков. Станок СГА-1 состоит из рамы, редуктора, плиты, приспособлений для гибки прутков, электрооборудования и педального управления. На верхней части сварной рамы установлены плита с редукторами приспособление для гибки прутков, а в нижней части - каретка для крепления двигателя и его перемещения при натяжении ремней. Плита служит крышкой редуктора и рабочим столом станка. К плите приварены бруски с отверстиями под упорные штыри приспособления для гибки и закреплены ролики для опирания на них арматурных прутков. Для удаления окалины на плите предусмотрена воронка с фланцевым креплением для присоединения к цеховой вытяжной вентиляции. Приспособление для гибки прутков состоит из гибочного диска, закрепленного на нем гибочного пальца, центрального пальца с роликами упорного пальца (штыря)с роликом. На гибочном диске имеются отверстия с втулками для установки гибочного пальца, а также расположенные по окружности отверстия для установки кулачков останова и реверса, воздействующих на соответствующие конечные выключатели. Привод гибочного диска осуществляется от двигателя через клиноременную передачу, две открытые зубчатые передачи и червячный редуктор. Скорость вращения гибочного диска можно изменить перестановкой шестерен.
СГА-1 работает следующим образом: Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцами упорным штырем с роликом. При вращении диска гибочный палец заклинивает прутки изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель. Изделия из прутков арматуры радиусом сгиба 55мм изгибаются вокруг ролика, а радиусом 20 мм- непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм,с внутренним радиусом 12 мм изгибаются при установке вилки и кронштейна.
