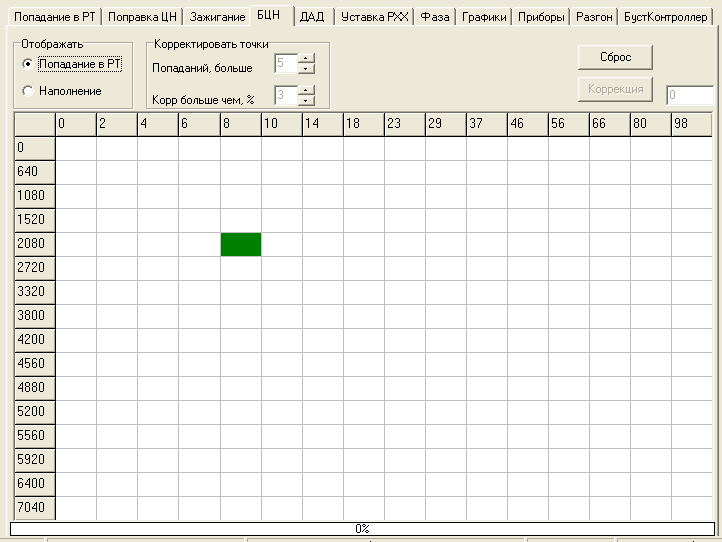

Рабочее окно «бцн»

Закладка применяется для настройки Базового Циклового Наполнения табличного значения, используемого в прошивке в основном для расчета добавочного топлива при движении педали газа, те аналог ускорительного насоса в карбюраторе.

Так же как и для Поправки задается минимальное число попаданий в точку, после которого начинается обработка результата:

Корр. Больше чем% - задает процент отличия рассчитанного значения ЦН для точки, от уже находящегося в прошивке. Если разница меньше заданного процента, то точка считается выкатанной и коррекция не производится, в противном случае, новое рассчитанное значение пишется в прошивку.

В зависимости от положения переключателя:

В таблице отображается либо число попаданий в РТ, либо накопленное значение ЦН в точке.

Кнопка «Коррекция» активна при выключенном автоматическом режиме отладки и позволяет набирать большее число попаданий и проводить корректировку таблицы БЦН по требованию пользователя.

Кнопка «Сброс» обнуляет только данные накопления, НЕ обнуляя изменения Поправки, проведенные ранее.

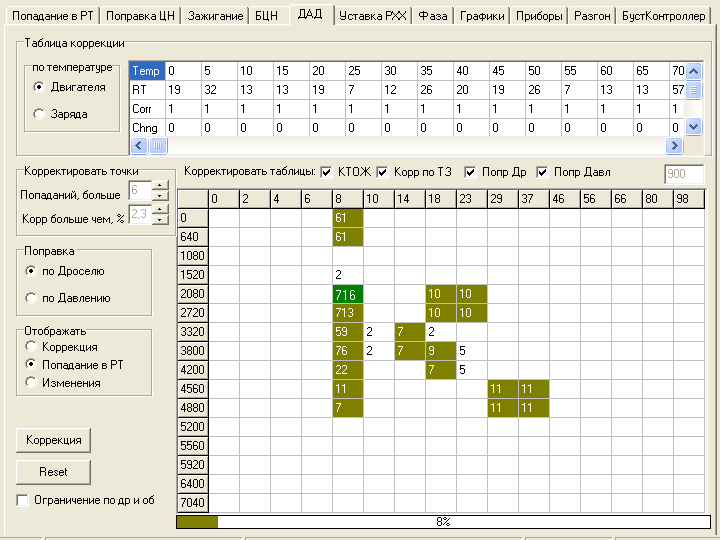

Рабочее окно «дад»

Только для прошивок J5_LS и TRS.

Аналогично поправке ЦН. Настройка топливной коррекции по альтернативному алгоритму. Помимо поправки ЦН, одновременно рассчитывается коррекция по ТОЖ и ТВ. Режим экспериментальный, постоянно меняется алгоритм разбиения полученного Коэффициента коррекции на три таблицы, использовать не рекомендуется.

Выбор таблиц, в которые будет происходить занесение данных Коэффициента коррекции, производится выставлением соответствующих галок:

Так же как и в закладке «Поправка», задается минимальное число попаданий в точку для начала коррекции в точке и процент разделяющий Пропорциональный и Пошаговый режимы коррекции:

И так же, как и в «Поправке» можно выводить несколько таблиц с данными:

Выбор отображаемой поправки осуществляется на вкладке:

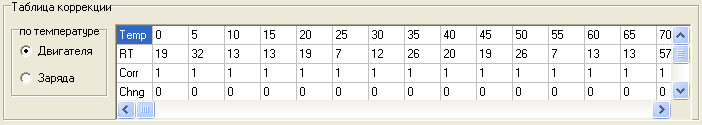

В таблицах коррекций по Температуре Воздуха (Заряда) и Температуре Охлаждающей Жидкости:

сразу отображается и сама Температура, и Число попаданий в РТ, и Коэффициент коррекции и Число сделанных изменений.

Как уже говорилось, режим «Топливо ДАД» экспериментальный, и для заполнения таблиц коррекции по ТВ и ТОЖ с большей точностью, была введена галка:

которая ограничивает обороты и дроссель заносимых точек наиболее используемой зоной 2500 – 4500 оборотов и 20-60% дросселя.

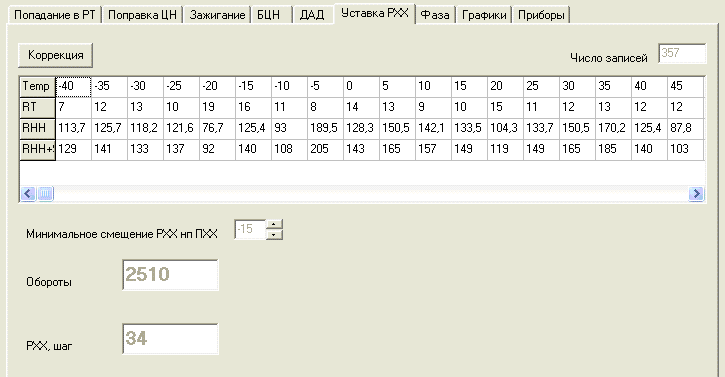

Рабочий экран «Уставка рхх»

Использование данного экрана сводится к следующему: Заведя холодный двигатель, стоим на ХХ и строим таблицу реальных значений РХХ. По температуре ОЖ. Указав требуемое смещение РХХ на ПХХ, нажимаем коррекция и получаем в прошивке новую Уставку РХХ. Для стандартных прошивок [gbc][rpm], отображается Уставка GB в кг/ч, для спортивного ПО J5LS [dross][rpm]– Уставка РХХ в шагах.

Кнопка «Коррекция» сохраняет накопленные результаты в прошивку. В отличие от остальных таблиц, этот режим не автоматический и требует ручной коррекции.

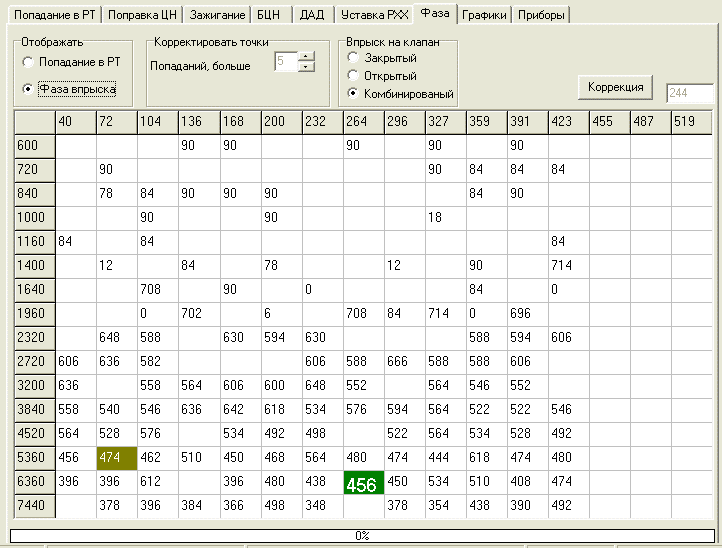

Рабочий экран «Фаза»

Данный режим производит обучение фазы впрыска для конкретного мотора, исходя из характеристик распредвалов, времени впрыска, лага форсунок и состава смеси для данного двигателя. Параметры валов задаются в меню «Настройка» программы.

Расчет фазы впрыска производится тремя методами, и задается переключателем:

• Закрытый – впрыск производится по возможности на закрытый клапан, те вся порция впрыскиваемого топлива вливается до закрытия впускного клапана.

• Открытый – впрыск производится в щель открытого клапана, причем на ХХ середина импульса впрыска приходится на середину интервала Закрытие выпуска – НМТ и постепенно смещается для обеспечения попадания полного заряда топлива в открытый клапан.

• Комбинированный – на режимах ХХ и около ХХ, когда время впрыска мало и может быть положено в щель клапана, впрыск производится в Открытый клапан. В противном случае на Закрытый клапан.

При переключении режимов расчета, вся таблица пересчитывается сама и выкатанные точки записывается в прошивку.

Число попаданий в точку, после которого начинается коррекция фазы впрыска задается переключателем:

Отображение в главной таблице выбирается переключателем:

Попадание РТ – показывается общее число попаданий в точку.

Фаза впрыска – отображается фаза впрыска в градусах.

Кнопка «Коррекция» активна когда выключен автоматический режим.
