4.3.4. Графическое определение длин отрезков нормального и Кориолисова ускорений на плане ускорений.
Нормальное
и Кориолисово ускорения можно определить
путём вычисления по формулам. Однако
для построения плана ускорений важно
знать не сами ускорения, а длину выражающих
их отрезков. Например, длина вектора,
выражающего в масштабе
нормальное
ускорение точки А равна
или
где (ab) - отрезок на плане скоростей; AB - отрезок на плане положений.
Величина
повторяется при вычислении каждого
нового ускорения и её можно вычислить
заранее. Целесообразно выбирать
так,
чтобы указанная величина была равна
некоторому круглому числу или ещё лучше,
единице.
Тогда
и вычисления значительно упрощаются.

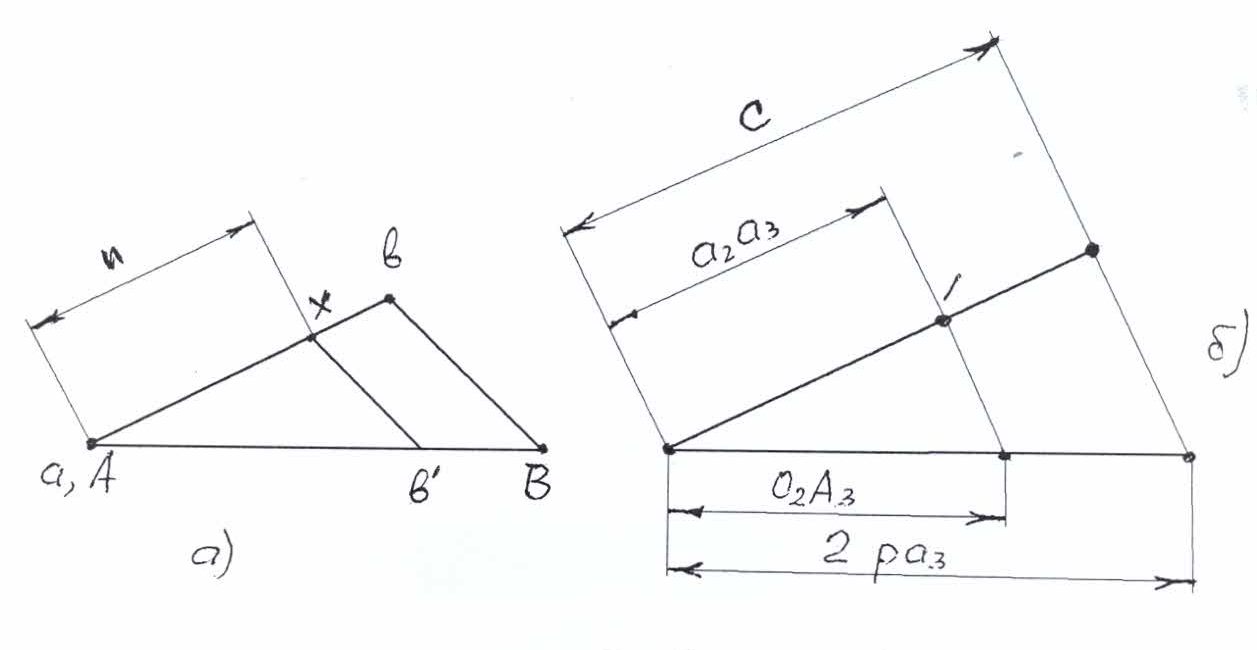

Более наглядны и практически безошибочны графические способы вычисления, в качестве примера на рис.7а построен отрезок n.
Рис.7. Вычисление ускорений
Берётся произвольный угол, на одной её стороне откладывается отрезок АВ, снятый из плана положений, и на обеих сторонах отрезок ab = ab, снятый с плана скоростей. Точка В и b соединяются прямой линией, а через b проводится прямая, || Вb до пересечения с прямой ab в точке X. Отрезок ах и является искомым.
На
рис.7б представлено аналогичное построение
отрезка С
;
выражающего Кориолисово ускорение
масштабе
.
Отрезки ра3
и
аa3
снимаются с плана скоростей, отрезок
ОгА с плана положений. Построение
нормальных и Кориолисовых ускорений
выполняются на листе и снабжаются
соответствующими заголовками.
