Министерство образования и науки Российской Федерации
Федеральное агентство по образованию
Южно-Уральский государственный университет
621.313(07)
И889
В.А. Лифанов, н.Д. Монюшко,
А.В. Ерлышева, а.К. Елагина
Исследование электрических
Машин и трансформаторов
Учебное пособие к лабораторным занятиям
Челябинск
Издательство ЮУрГУ
2004
УДК 621.313 (076.5)+621.314.2(076.5)
Исследование электрических машин и трансформаторов: Учебное пособие к лабораторным занятиям./ В.А. Лифанов, Н.Д. Монюшко, А.В. Ерлышева, А.К. Елагина. – Челябинск: ЮУрГУ, 2004. – 136 с.
Учебное пособие предназначено для студентов электротехнических специальностей энергетического факультета, изучающих общие курсы «Электромеханика», «Электрические машины».
Учебное пособие включает в себя описание 12 лабораторных работ и содержит необходимые сведения по исследованию электрических машин постоянного тока, трансформаторов, электрических машин переменного тока в лабораторных условиях. Предполагается, что перед выполнением лабораторных работ эти вопросы изучаются студентами на лекциях и самостоятельно по рекомендованной учебной литературе. В конце каждой лабораторной работы предложены вопросы для проверки знаний студентов.
Программа каждой работы составлена таким образом, чтобы студент при её выполнении получал определённые навыки экспериментального исследования электрических машин и закреплял теоретические знания.
Ил. 55, табл. 47, список лит. 5 назв.
Одобрено учебно-методической комиссией энергетического факультета.
Рецензенты: М.А. Лютов, В.А. Буторин.
Работа № 1
Исследование генераторов постоянного тока независимого, параллельного и смешанного возбуждения
Цель работы
Целью данной работы является исследование рабочих свойств генератора постоянного тока независимого, параллельного и смешанного возбуждения путём снятия соответствующих опытных характеристик и сравнение их с характеристиками, построенными косвенным методом.
Программа работы
Ознакомиться с основными элементами конструкции исследуемой машины и установкой для её экспериментальных исследований и записать паспортные данные генератора;
Собрать схему генератора независимого возбуждения;
Снять характеристики генератора независимого возбуждения: холостого хода, внешнюю, регулировочную, нагрузочную;
Собрать схему генератора параллельного возбуждения;
Снять внешнюю характеристику генератора параллельного возбуждения;
Собрать схему генератора смешанного возбуждения;
Снять внешнюю, регулировочную и нагрузочную характеристику генератора смешанного возбуждения;
С помощью характеристического треугольника построить внешнюю и регулировочную характеристики генератора независимого возбуждения и сравнить их с опытными;
Построить расчётную внешнюю характеристику генератора параллельного возбуждения и сравнить её с опытной характеристикой;
Построить опытные характеристики генераторов параллельного и смешанного возбуждения и сравнить их с соответствующими характеристиками генератора независимого возбуждения.
Экспериментальные исследования Исследование генератора независимого возбуждения Характеристика холостого хода генератора независимого возбуждения
Характеристика холостого хода генератора представляет собой зависимость
Е= (iв) при I=0 и n=nн=const.
Опыт холостого хода следует проводить по схеме, изображённой на рис.1.1 в следующей последовательности:
п ривести генератор во вращение;
при отсутствии тока возбуждения (iв=0) измерить напряжение от потока остаточной индукции;
при помощи регулировочного реостата (rрв) в цепи возбуждения, постепенно увеличивать ток возбуждения от iв=0 до iв=iвmax, при котором напряжение на зажимах генератора будет , где Uн – номинальное напряжение генератора. При этом получается восходящая ветвь характеристики холостого хода;
изменяя ток возбуждения в обратном направлении (от iв=iвmax до iв=0), получить нисходящую ветвь характеристики.
ВНИМАНИЕ! Во избежание погрешностей за счёт явления гистерезиса изменение тока возбуждения следует производить всё время только в одном направлении, уменьшая или увеличивая его;
д

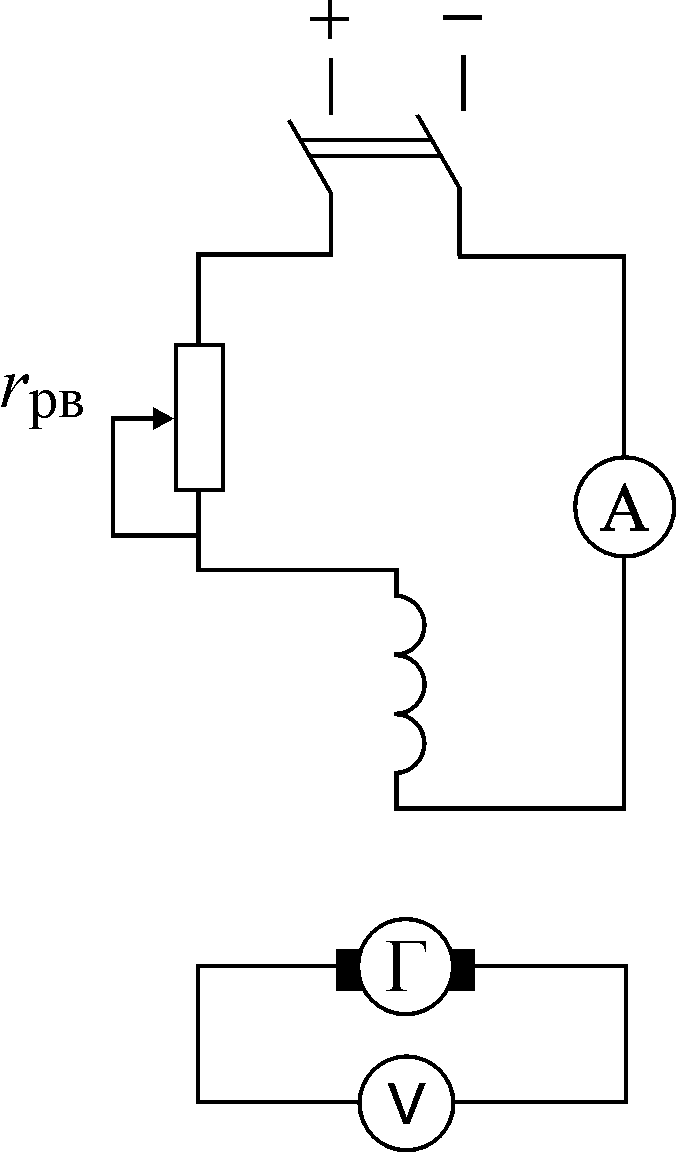

Рис. 1.1. Схема соединения генератора независимого возбуждения без нагрузки
ля построения характеристики холостого хода достаточно иметь 7–8 точек на каждую ветвь;показания приборов записывать в табл. 1.1.
ТТаблица 1.1
