2.6. Опоры влэп

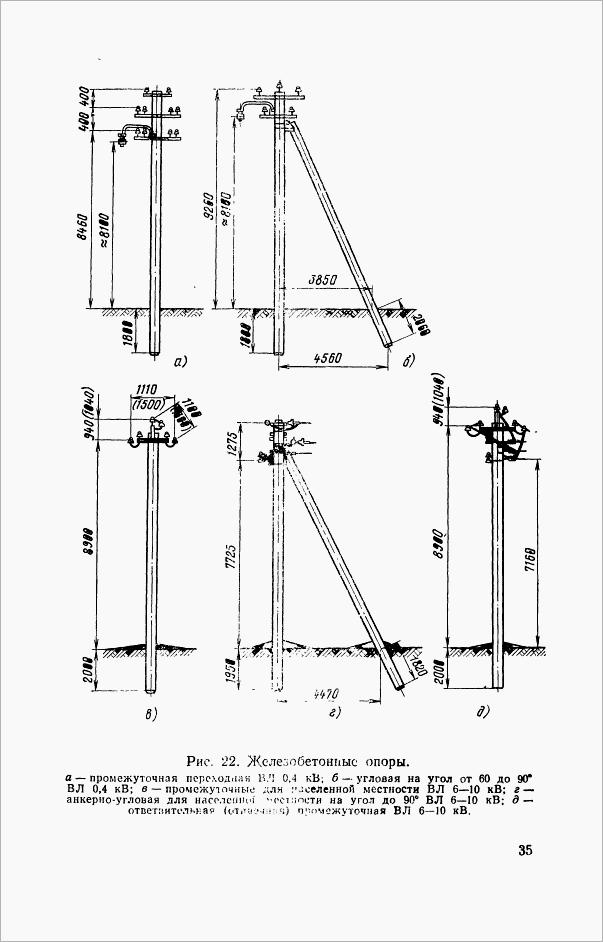

Рис. 9.
Железобетонные опоры.
а- промежуточная переходная ВЛ-0,4 кВ; б- угловая на угол от 60 до 90 градусов ВЛ-0,4 кВ; в- промежуточные для населенной местности ВЛ- 6-10 кВ; г- анкерно-угловая для населенной местности на угол до 90 градусов ВЛ- 6-10 кВ; д- ответвительная промежуточная ВЛ- 6-10 кВ.

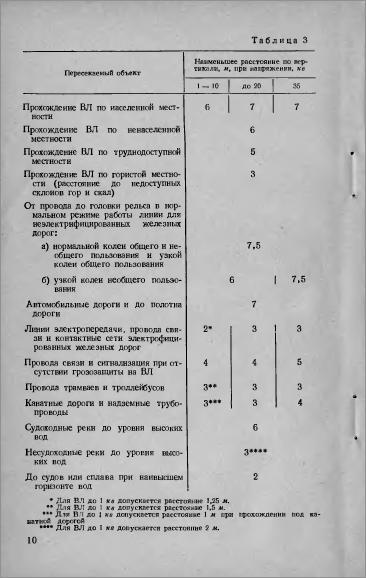

Наименьшие допустимые расстояния по вертикали между проводами ЛЭП и поверхностью земли и пересекаемыми сооружениями:
Таблица 7.
Таблица 8. Наименьшее горизонтальное расстояние.
3. Расчетно-техническая часть
3.1. Электрический расчет линии
Целью электрического расчета является проводников в элементах электрической сети. Выбранные марки проводов и кабелей должны обеспечить минимальную стоимость строительства линии, наименьшие потери электроэнергии и, в сочетании со средствами регулирования, нормированные уровни напряжения у всех электроприемников.
Исходными данными для электрического расчета являются схема и напряжение сети; расчетные нагрузки на линию в нормальном и аварийном режимах. Электрический расчет линии до 10 кВ включает выбор параметров линии по экономической плотности тока и пропускной способности; расчет сети на потери и отклонение напряжения; для кабельных линий – проверку на термическую стойкость току К.З.; расчет потери напряжения линии.

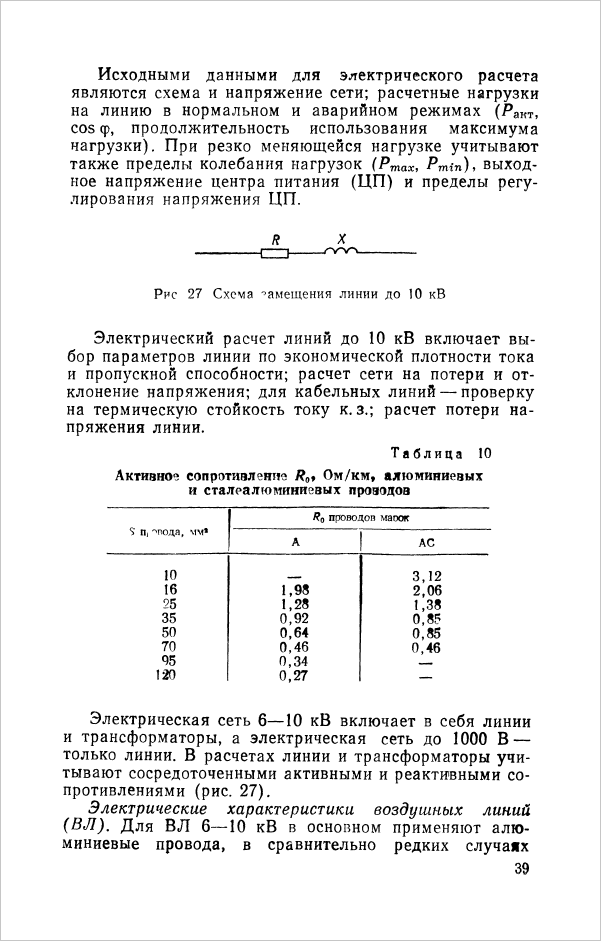

Рис. 10. Схема замещения линии до 10 кВ.
Таблица 8.
Электрическая сеть 6-10 кВ включает в себя линии и трансформаторы, а электрическая сеть до 1 кВ – только линии.
Электрический расчет ВЛ 3-10 кВ состоит из следующих элементов:
выбор сечения проводов по экономической плотности тока;
проверка проводов по условиям нагрева;
расчет сети на потерю напряжения.
Такая последовательность целиком себя оправдывает, например, при расчете линии промышленного назначения. Выбранное сечение этих линий по экономической плотности тока, как правило, удовлетворяет дальнейшей проверке по нагреву, а также расчету на потерю и отклонение напряжения.
Линии до 10 кВ теоретически включают равномерно распределенные по длине активные и реактивные сопротивления. В практических расчетах эти линии рассматриваются с сосредоточенными активными ( a ) и реактивными ( r ) сопротивлениями (рис. 10).

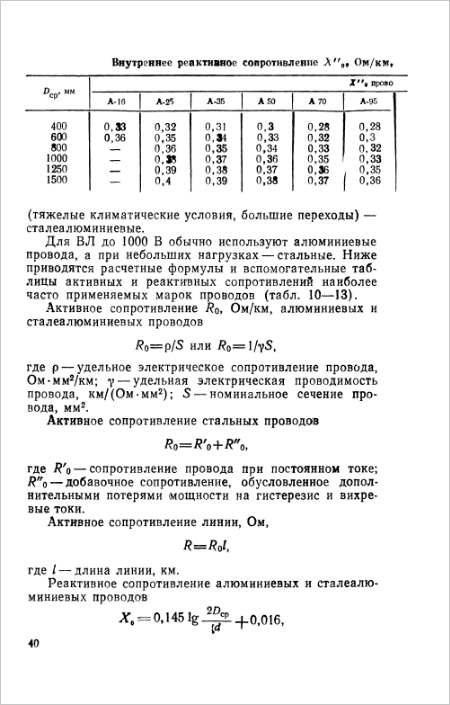

Таблица 9.
Таблица 10.
Таблица 11.

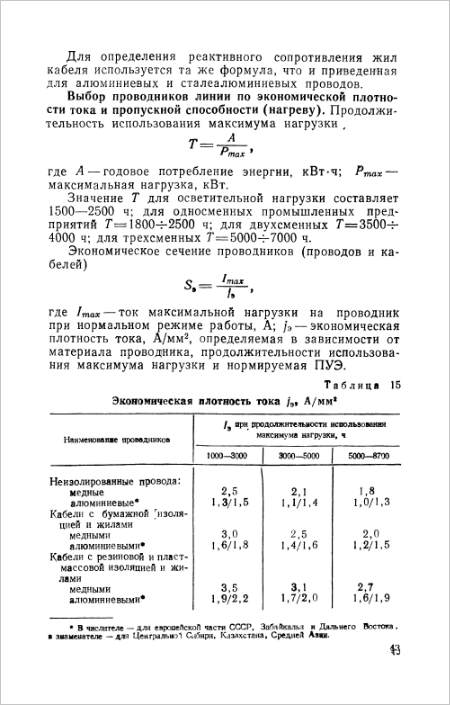

Продолжительность использования максимума нагрузки:
