2.2.5 Кабельная эстакада и галерея.

Кабельная эстакада – это надземное или наземное открытое горизонтальное или наклонное протяжное кабельное сооружение.

Кабельная галерея – это полностью или частично закрытая эстакада.

Колонны и балки являются основными несущими конструкции эстакад и галерей, которые изготовляются из железобетона или стального проката.

Эстакады и галереи сооружают для двусторонней и односторонней прокладки кабелей. Двусторонние эстакады применяют для 20 – 20 силовых кабелей, а двусторонние галереи для 50 – 60.

Эстакады и галереи подразделяют на проходные, т.е. имеющие для монтажа и обслуживания площадки и используемые для большого числа кабелей, и непроходные. Пролёты между опорами эстакад и галерей могут быть сплошными или решётчатыми. В полу галерей предусматривают монтажные проёмы для подъёма кабельных конструкций. Протяжённые кабельные галереи разделяют на отсеки с расстоянием между ними не более 150 метров

и несгораемыми перегородками для локализации возможного пожара. Вводы эстакад и галерей примыкают непосредственно к зданию или через шахту. Входы на эстакады и галереи должны иметь двери с самозапирающимися замками.

При небольшом числе кабелей и наличии на трассе эстакад с технологическими трубопроводами целесообразно кабели прокладывать вместе с трубопроводами. В этом случае не требуется сооружения специальных эстакад для кабелей и выделения отдельной полосы.

Прокладка кабелей на эстакадах и в галереях, несмотря на дорогую стоимость сооружений, находит большое применение из – за обеспечения высокой надёжности эксплуатации кабелей, возможности быстрой замены и ремонта кабелей, лучше отводы тепловыделений благодаря естественной вентиляции.

Рис. 5. Кабельные эстакады. ( а- проходная односторонняя на отдельной опоре; б – двусторонняя; 1 – стационарные солнцезащитные панели; 2 – съёмная солнцезащитная панель; 3 – кабельная полка).

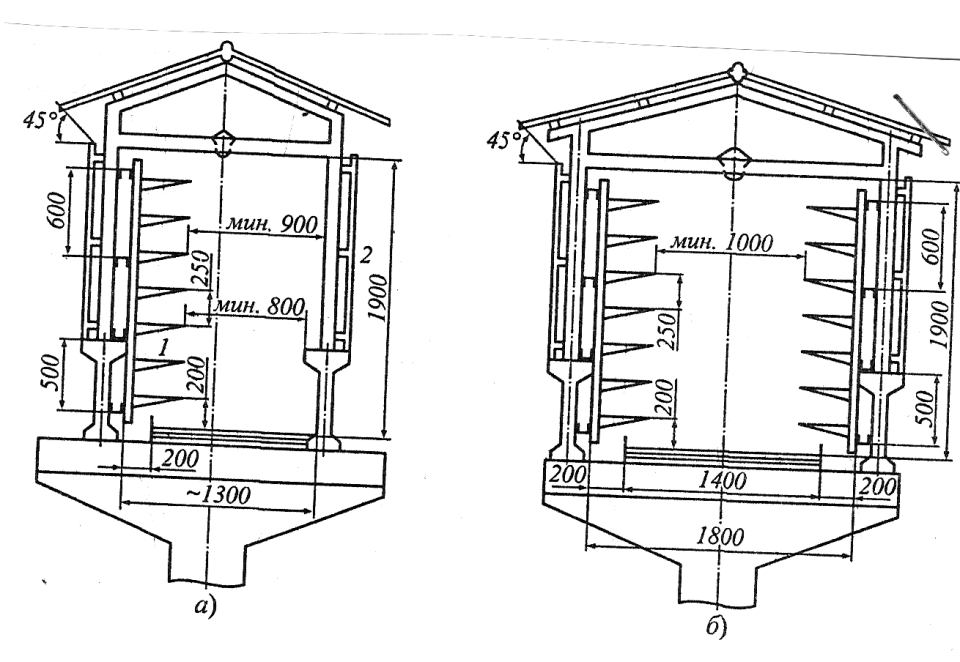

Рис. 6. Кабельные галереи. ( а – односторонняя; б – двусторонняя; 1- кабельная полка; 2- солнцезащитные панели)

2.2.6 Кабельные траншеи.

Кабельная канализация в траншеях, т.е. в земле является наиболее простой и дешёвой по сравнению с другими способами прокладки. Она экономична, т.к. токовая нагрузка кабелей, проложенных в земле, выше, чем кабелей, проложенных открыто на воздухе. Однако такой вид прокладки кабелей используют сравнительно для небольшого числа кабелей, т.к. он недостаточно надёжен. Прокладка кабелей в траншеях целесообразна только в тех случаях, когда не требуется прокладка дополнительных кабелей, поскольку это связано со вскрытием траншеи и отключением ранее проложенных кабелей. Ширину траншеи рассчитывают с учётом прокладки в ней не более 6 силовых кабелей напряжением до 10кВ или до 3 кабелей напряжением 20 – 35кВ. При большем числе кабелей сооружают две параллельные траншеи с расстоянием между ними 1,2 метра. Траншея должна быть по возможности прямолинейной, в местах изменения направления трассы и на поворотах необходимо предусматривать некоторое расширение её для обеспечения необходимого радиуса закругления кабеля при прокладке.

Для защиты кабелей в местах пересечений и сближений с инженерными сооружениями рекомендуется применять бетонные, железобетонные, керамические, чугунные или пластиковые трубы.

При пересечении и сближении кабельной трассы с электрифицированными

ж елезными дорогами и трамвайными путями во избежание действия блуждающих токов на кабеле необходимо применять трубы из изолирующих

материалов, например керамических пропитанных гудроном или битумом; асбоцементные и пластмассовые материалы.

Внутренний диаметр труб принимают не менее полутократного наружного диаметра кабеля, а для кабелей с однопроволочными алюминиевыми жилами – не менее двукратного диаметра. Для предохранения от скопления в трубах воды их укладывают прямолинейно по выровненному и утрамбованному дну траншеи с уклоном не менее 0,2%. Соединения труб уплотняют, а их концы временно закрывают пластмассовыми или деревянными заглушками.

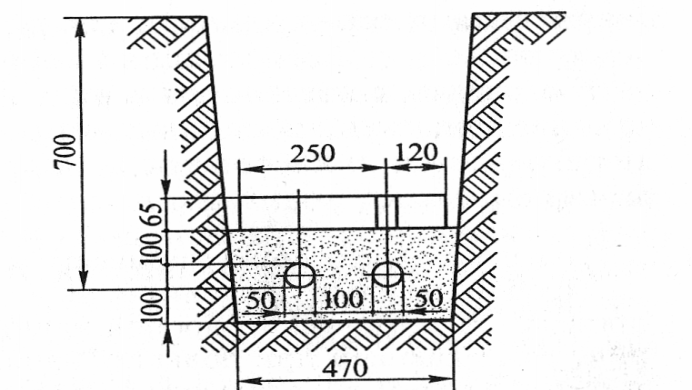

Рис. 7. Прокладка кабелей в траншее.
