Глава 2. Чертежи планов, разрезов и фасадов
2.1. Основные части зданий
Общий чертеж здания представляет собой сборочный чертеж, так как каждое здание в целом состоит из отдельных частей – узлов, а каждый узел – из отдельных элементов.
Стены могут быть выполнены из бетона (в виде панелей заводского изготовления или крупных блоков), камней (естественных или искусственных) и дерева.
На рис. 2.1 показан пример разреза по стене кирпичного здания облегчённой конструкции, на рис. 2.2. – разрез по стене панельного здания.

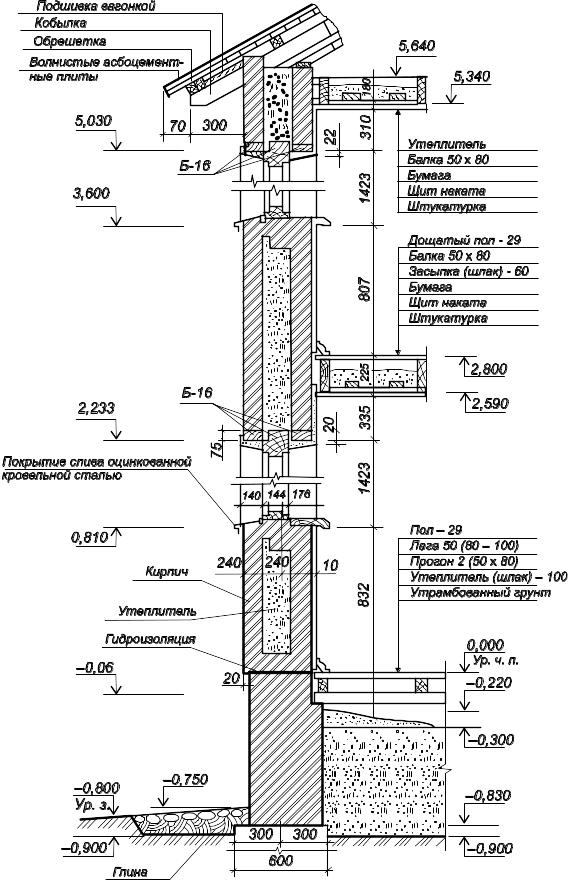

Рис. 2.1. Разрез по стене кирпичного здания

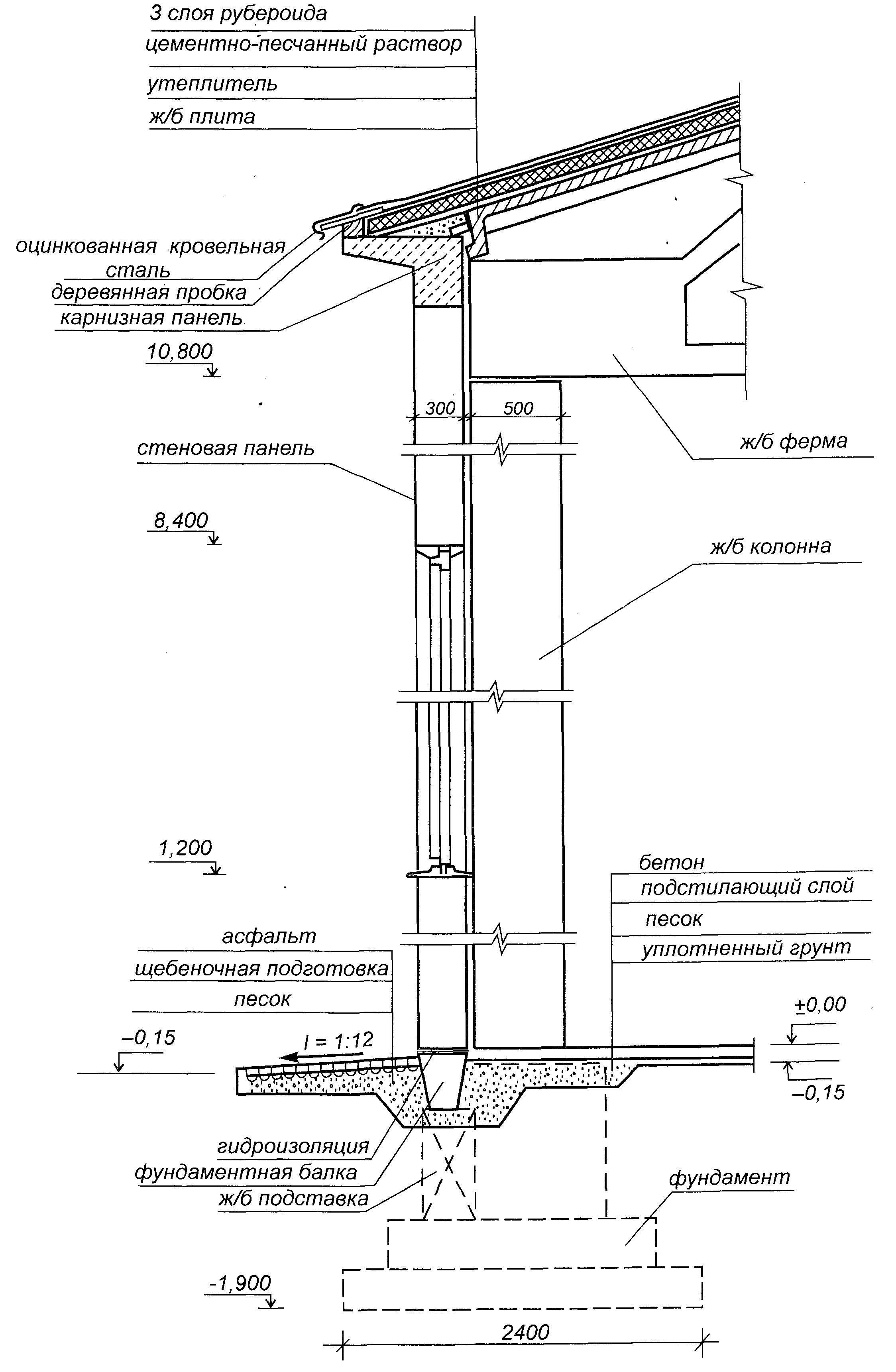

Рис. 2.2. Разрез по стене панельного здания
Цоколь – нижняя часть стены, поднимается над поверхностью земли до уровня первого этажа, называемого уровнем чистого пола (Ур. ч. п.). На разрезах цоколь показывают в виде выступа на 100…120 мм или углубления на 40 мм.
Карниз – венчающая часть наружных стен, в каменных зданиях может быть выполнен из кирпича. В этом случае он выступает от плоскости стены не более чем на 250 мм. Бетонный карниз в виде плиты может выступать или, как говорят, иметь вынос до 680 мм (рис. 2.3), у деревянных стен карниз может выступать на 500…800 мм.
Рис. 2.3. Карниз наружной стены
Окна. Заполнение оконных проёмов состоит из оконной коробки и остеклённых переплетов, подоконной доски и наружного слива. Оконные переплёты имеют открывающиеся или глухие створки, вставляемые в коробку. Коробку приставляют к четвертям оконного проёма и крепят костылями к деревянным пробкам, заложенным в кладку стены. Коробка состоит из горизонтального вершника, боковых косяков и нижней обвязки.
На рис. 2.4 показан общий вид окна, конструктивные элементы и детали заполнения оконного проёма.
Окна могут быть одностворчатыми, двухстворчатыми, трехстворчатыми или с балконной дверью.
Двери по назначению делятся на внутренние и наружные, по способу открывания – на распашные, раздвижные, складчатые, вращающиеся и двери-шторы. Распашные двери разделяют по числу дверных полотен на однопольные, двупольные и полуторные.
Рис. 2.4. Общий вид окна, конструктивные элементы и детали заполнения оконного проёма: 1 – подоконная доска; 2 – откос оконного проёма; 3 – четверть; 4 – перемычка; 5 – оконная коробка; 6 – глухая фрамуга; 7 – толь
При определении ширины двери учитывают габариты оборудования, размещаемого в помещении, и пропускную способность в момент срочной эвакуации людей. Ширину двери при этом выбирают из расчета 0,6 м на каждые 100 человек.
Перекрытия и полы. Горизонтальные элементы зданий, делящие их по высоте на отдельные участки (этажи), называются перекрытиями. Различают перекрытия надподвальные, междуэтажные и чердачные. Они представляют собой многослойную конструкцию, состоящую из несущих элементов (балки из дерева, железобетонные балки, плиты и др.) и пола с заполнениями, обеспечивающими утепление и звукоизоляцию помещений. Заполнителями могут служить минераловатные плиты, крупнозернистые засыпки, шлаки, различные плиты, укладываемые по накату. В жилых помещениях толщина междуэтажного перекрытия может быть 320…400 мм. Многослойная конструкция на чертеже сопровождается выносными надписями, которые располагают одну над другой с общей линией-выноской. В надписях указывают толщину слоя или марку детали (рис. 2.5).
Р
азмеры,
входящие в состав выносных надписей,
следует давать в миллиметрах. Неполное
изображение на чертеже ограничивается
линией обрыва, которая должна, как
правило, проходить через все изображение.
Рис. 2.5. Изображение многослойной конструкции на чертеже
Покрытие состоит из крыши и чердачного перекрытия. Крыша состоит из несущей конструкции и кровли. Покрытие служит защитой здания от атмосферных осадков и ветра, от нагревания солнцем (перегрева).
Покрытия с чердаком называют чердачными; если кровля примыкает вплотную или объединяется с чердачным перекрытием, то его называют совмещенным или бесчердачным покрытием.
Для отвода атмосферных осадков чердачные и бесчердачные покрытия делают с уклонами, а уклон покрытия зависит от материала и конструкции его верхнего водоизоляционного слоя. Чем плотнее материал кровли и чем герметичнее стыки её элементов, тем меньше может быть уклон покрытия.
