Д ніпропетровський національний

університет залізничного транспорту

імені академіка В.А. Лазаряна

Кафедра “Будівельне виробництво”

ВИРОБНИЦТВО БУДІВЕЛЬНИХ РОБІТ

НУЛЬОВОГО ЦИКЛУ

Виконала: ст. 633 гр.

Шуба в.В.

Прийняв : Нетеса М.І.

Дніпропетровськ

2012

1. ВИХІДНІ ДАНІ

На заданому будівельному майданчику проектуємо виконання робіт з планування, розробки котловану та зведення монолітних залізобетонних фундаментів.

Ґрунт — глина м’яко і туго пластична без домішок

Проектний ухил майданчика — 0,004

Відстань перевезень зайвого або недостатнього ґрунту при плануванні майданчика – 6,1км.

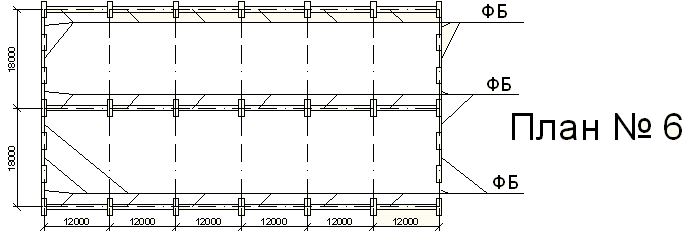

План будівлі — № 6

План майданчику — № 5

Конструкція фундаменту — Ф-4

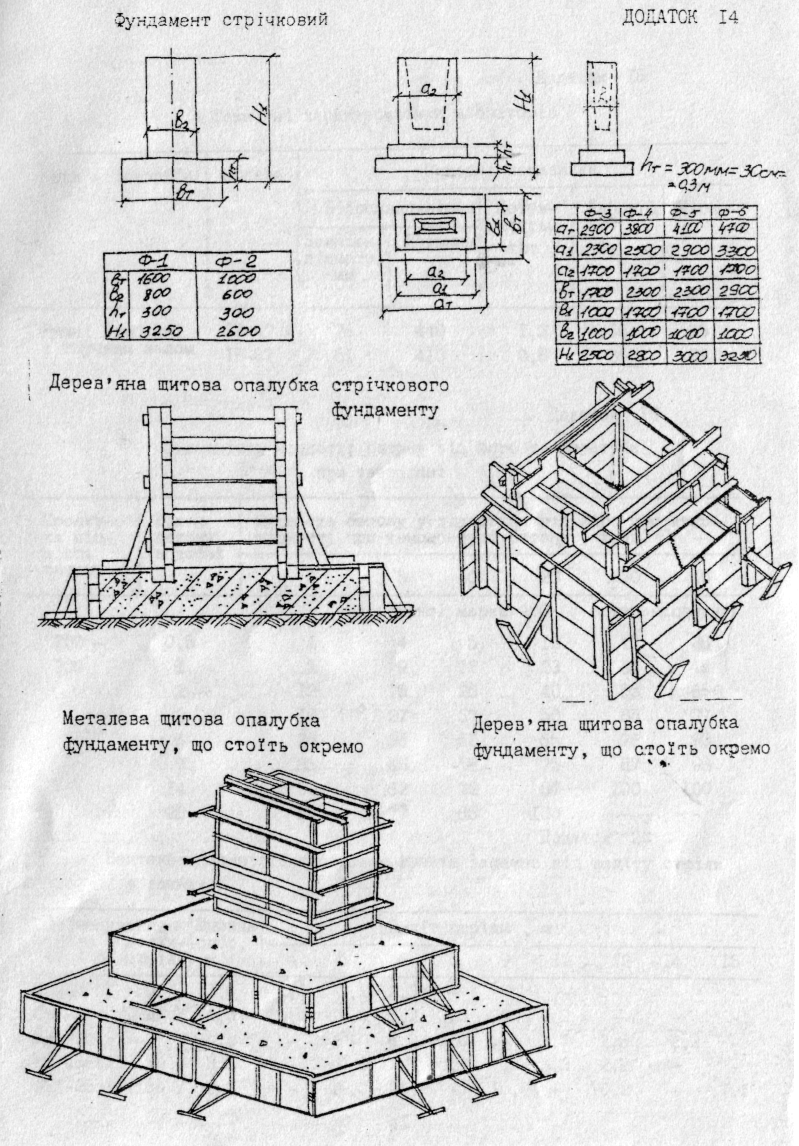

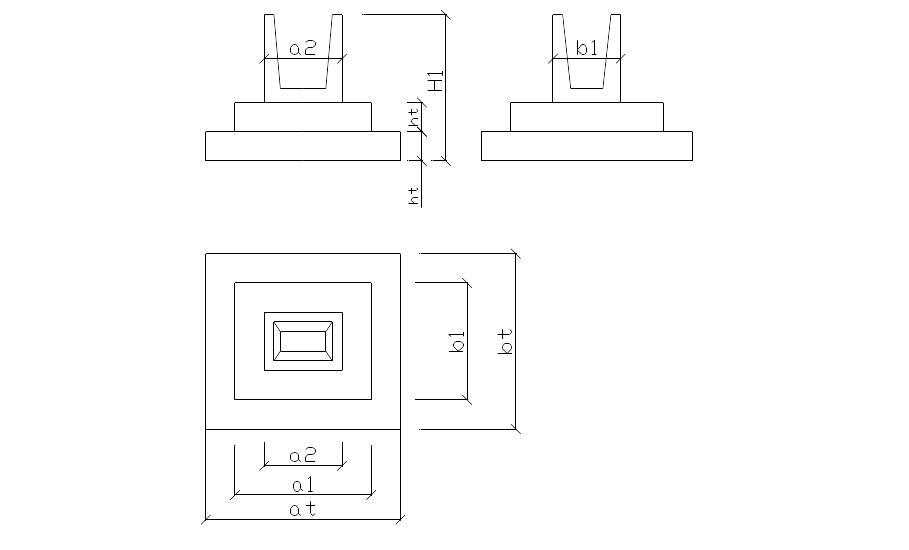

Рис. 1 Конструкція фундаменту Ф-4

а _т = 3800 мм

а₁= 2500 _ММ

а₂=1700 мм

В_т=2300 мм

В₁=1700 мм

В₂=1000 мм

Н₁=2800 мм

2. Земляні роботи нульового циклу.

2.1. Розрахунок об’ємів робіт

Для розрахунку об’ємів земляних робіт по вирівнюванню будівельного майданчика

використовуємо метод квадратів. Розмір майданчика приймаємо 75100 м. з сіткою квадратів зі стороною 25 м. Розміщення квадратів показано на рис.

Чорні позначки кутів квадратів визначають методом інтерполяції суміжних горизонталей:

де: Н₂< Н₁;

L – відстань між горизонталями Н₂та Н₁ ;

l – відстань від Н₂ до вершини квадрата ;

Червоні позначки кутів квадратів розраховуються за формулою:

де: Н₀ – задана проектна позначка ;

і – заданий проектний ухил майданчика ;

l₀– відстань між проектною позначкою і точкою, де обчислюється червона позначка.

Робоча позначка h_i обчислюється як різниця між червоною і чорною позначками (“+” - підсипка, “–“ - зрізання):

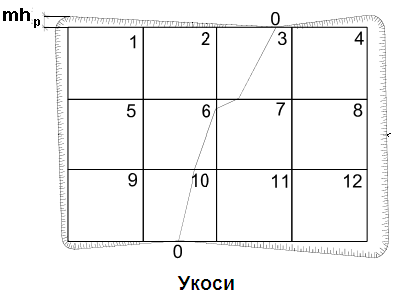

Виявляємо лінію нульових робіт та показуємо укоси зрізання та підсипки. Для цього робочі позначки всіх точок по контуру майданчика помножимо на 2 – показник стрімкості укосу.

Квадрати які повністю знаходяться в районі підсипки, або зрізання.

Об’єм земляних робіт таких квадратів знаходять за формулою:

де: а – розмір сторони квадрата ;

h_СЕР – середня робоча позначка кутів квадрата.

Аналогічно виконуються розрахунки і для інших квадратів,які знаходяться в районі підсипки, або зрізання.

В квадратах через які проходить лінія нульових робіт, необхідно окремо обчислювати об’єми зрізання та підсипки по кожній з фігур.

1)Об’єм трапеції визначається за формулою:

,

де: h_ЗР(П) – середня робоча позначка h_ЗР(П) = h₁+h₂/4=(1,2+0,8/4)=0,5м

B_зр– середня ширина ділянки зрізання.

Аналогічно для таких же квадратів.

2)Об’єм трикутника визначається за формулою:

V_зр=cbh_зр/2=5*25*(-0,4/3)/2=-8,3м³

де:c,b- розміри катетів трикутника

h_зр-середня робоча позначка зрізання h_зр=h₁/3=(-0,4)/3=-0,133м

Аналогічно для таких же квадратів.

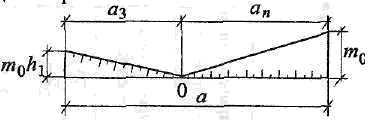

Визначаємо об’єми укосів за формулою:

,

де:m₀ = 2 – показник стрімкості укосів ;

h₁,h₂ – робочі позначки прилеглих кутів квадрата.

Аналогічно проводиться розрахунок для всіх квадратів сторони,яких не перетинає нульова лінія.

Якщо сторони квадрата розсікаються лінією нульових робіт, то об’єми укосів зрізання та підсипки обчислюються за формулою:

, ;

Аналогічно для всіх таких випадків.

Об’єм підсипки коректуємо на залишкове розпушування ґрунту, оскільки фактичний об’єм необхідного для підсипки ґрунту буде менший, ніж підрахований геометричний об’єм у природному стані:

V_ПР = V_П / k_ЗР,

де: V_П– геометричний об’єм підсипки (в природному стані) ;

k_ЗР = 1,035 коефіцієнт залишкового розпушування (додаток 3 [1] ).

Об’єм ґрунту в котловані під одну колону визначається за формулою :

;

Нk = Н1 + 0,2 + 2,8 + 0,2 = 3м

А0 = 0 м;

В0 = 0 м;

A1 = A0 + bт + 0,6 = 0 + 2,8 + 0,6 = 3,4м

В1 = В0 + а_т+0,6 = 0 + 3,8 + 0,6 = 4,4м

А2 = А1+2_*m_0*Н_к= 4,9м

В2 = В1+2_*m_0*Н_к= 5,9м

V_k1 = 3/6((2*3.4+4.9)*4.4+(2*4.9+3.4)*5.9)) = 0.5(51.48+77.88) = 64.68м³

			Підрахунокоб'ємівплануваннямайданчика
Номера фігур	Робочіпозначкиквадратівфігур,м					Cередніробочіпозначки, м	Площаквадратів та фігур	Геометричніоб'єми			Обємиукосів м³	Сумарні об'єми,м³
	1	2	3	4	5			м³				підсипки				Зрізан ня
												геометричні		з урах. Кзр
								Підсипки	зрізання
1	2,4	1,2	0,8	2,0	-	1,6	625	1000	-		212	1212		1154,29		-
2а	1,2	0	0	0,8	-	0,5	550	275	-		9,6	284,6		271,05		-
2б	0	-0,4	0	-	-	-0,13	75	-	8,3		0,27	-		-		8,57
3	-0,4	-1,3	-1,0	0	-	-0,68	625	-	421,88		23,13	-		-		445,01
4	-1,3	-1,9	-2,0	-1,0	-	-1,55	625	-	968,75		161,44	-		-		1130,19
5	2,0	0,8	0,6	1,3	-	1,18	625	734,4	-		71,13	805,53		767,17		-
6а	0,8	0	0	0,6	-	0,35	537,5	183,75	-		-	183,75		175		-
6б	0	-0,2	0	-	-	-0,07	87,5	-	5,8		-	-		-		5,8
7	0	-1,0	-0,8	-0,2	-	-0,5	625	-	328,3		-	-		-		328,3
8	-1,0	-2,0	-1,7	-0,8	-	-1,38	625	-	875		86,13	-		-		961,13
-9	1,3	0,6	0,1	0,3	-	0,58	625	359,4	-		23,5	382,9		364,7		-
10-а	0,6	0	0	0,1	-	0,18	262,5	43,75	-		0,01	43,76		41,7		-
10б	0	-0,2	-0,6	0	-	-0,2	362,5	-	75		2,64	-		-		77,64
11	-0,2	-0,8	-1,3	-0,6	-	-0,73	625	-	453,1		25,63	-		-		478,73
12	-0,8	-1,7	-2,0	-1,3	-	-1,45	625	-	906,25		157,26	-		-		1063,51

∑ 2773,91∑4499,63

Об’єм ґрунту в котловані під усі колони дорівнює

V_k= V_k1*21 = 64.68*21 = 1358,28м³

Об’єм фундаменту визначається за формулою :

V_ф1 = a_t*b_t*h_t+ a_1*b_1*h_t+a_2*b_2*(H₁-(h_t+h₁)) =3,8*2,3*0,3+2,5*1,7*0,3+1,7*1*(2,8-(0,3+0,3)) = 7,23м³

Загальний об’єм фундаментів дорівнює:

V_ф = V_ф1*21 = 7,23*21 = 151,83м³

Баланс земляних робіт дорівнює:

V_зз=(V_k -V_ф)/1,05 = (1358,28-151,83)/1,05 = 1149 м³
