Міністерство освіти і науки України
Національний університет водного господарства та природокористування
Кафедра експлуатації ГМС
Звіт
з лабораторно-виробничої роботи
на тему:
«Оцінка надійності роботи гідротехнічних об’єктів. Визначення надійності роботи плит кріплення регульованого русла річки Устя»
Виконали:
cтуденти
ФВГ, ГМ-44
Зонюк С.М.
Кривко Ю.В.
Гудько С.С.
Шинкарук П.П.
Перевірила:
Кулішенко А.О.
Рівне 2011
Зміст
Вступ…………………………………………………………………………..3
1.Характеристика водогосподарського, гідротехнічного, природо кліматичного об'єкта…………………………………………………………………...4
1.1.Значення об'єкта………………………………………………………4
1.2.Конструкція об'єкта обстеження…………………………………….4
2.Мета та завдання обстеження……………………………………………...6
2.1. Мета обстеження об'єкта…………………………………………….6
2.2. Задачі обстеження об'єкта…………………………………………...6
2.3. Обґрунтування плану обстежень……………………………………6
2.4 Визначення кількості об'єктів обстеження………………………….6
3. Результати обстеження об’єкта …………………………………………..9
3.1. Групування відказів і пошкоджень кріплення відкосу за елементами……………………………………………………………………………..9
3.2. Кількісний аналіз відказів і пошкоджень……………………………9
3.3. Аналіз відказів і пошкоджень елементів залежно від режиму їх роботи…………………………………………………………………………………10
Висновок…………………………………………………………………………16
Вступ
Надійність об'єкта визначають для контролю і перевірки відповідності показників роботи гідротехнічних споруд технічним умовам, які задані в технічному завданні на систему.
Надійність об'єктів при експлуатації можливо контролювати експериментальним методом та аналітичним методом і методами імовірного моделювання для прогнозу змін показників в часі при довготривалій експлуатації.
Надійність є вимогою сучасного стану розвідки техніки. Для сучасних систем та машин характерним є їх розвиток в напрямку автоматизації, розмірів, продуктивності підвищення вимог до систем.
Надійність відображає властивості зберігати якісні показники об'єктів впродовж періоду експлуатації.
Основні рішення з надійності на стадії проектування формуються при будівництві і забезпеченні при експлуатації в частці рішення стадій вступають у протиріччя.
1.Характеристика водогосподарського, гідротехнічного, природо кліматичного об'єкта

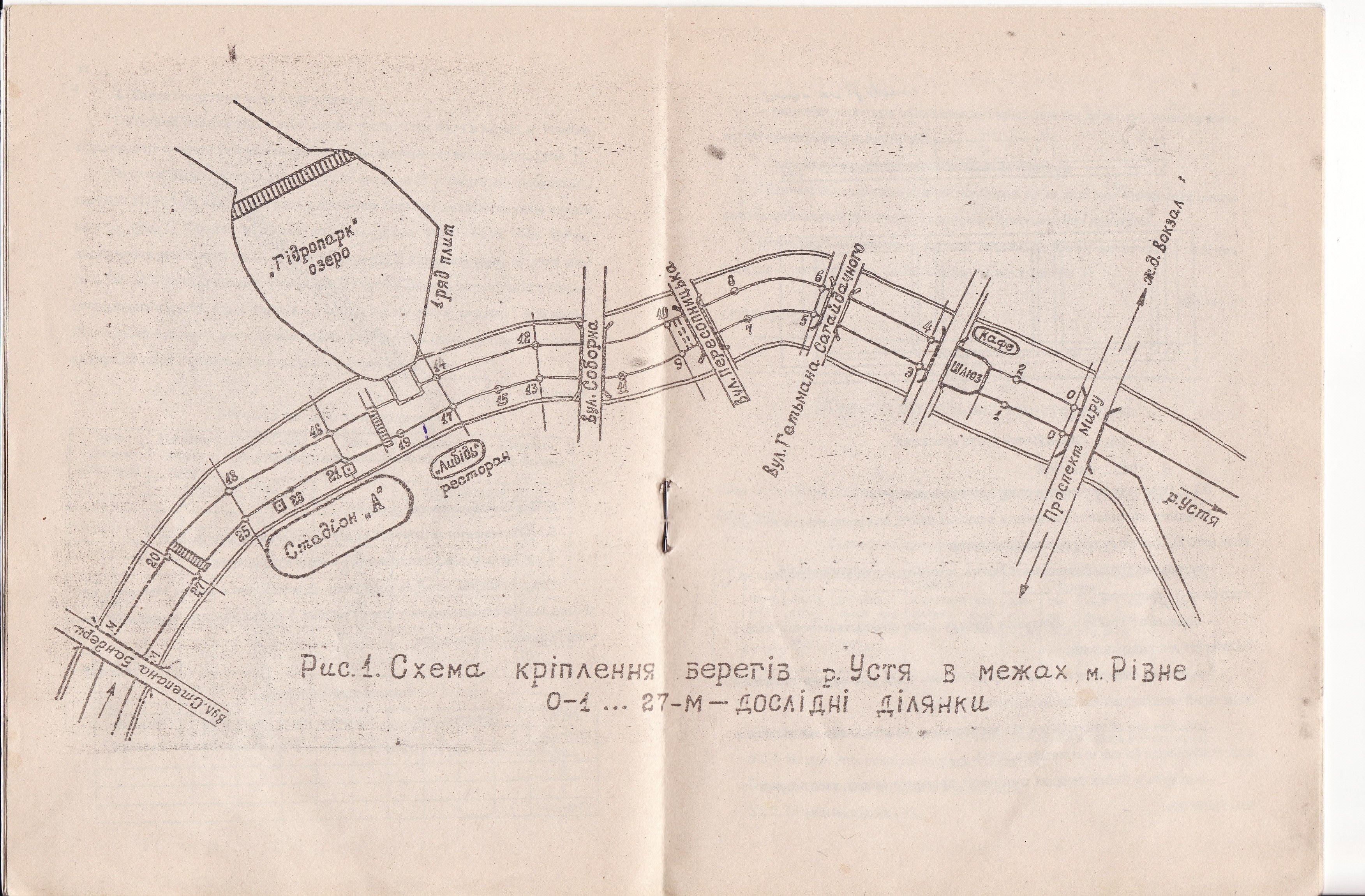

Об'єктом дослідження є регульоване русло р. Устя в межах м. Рівного (рис. 1). Відкоси регульованого русла р. Устя сплановані і закріплені ребристими плитами РПУ 16-30 для запобігання руйнування берегів і надання їм естетичного вигляду. Плити кріплення ребристі, бетон Н 200, F150, W6 (визначено за даними спостереження). Об'єкт дослідження розділений на дослідні ділянки. В даному звіті спостережувальна ділянка 11-13, яка складається з 120 плит. Нумерація дослідних ділянок починається з голови регульованого русла: парні номера - з лівого боку річки, не парні - з правого. На межах дослідних ділянок на верхній плиті першого ряду є спеціальні позначки фарбою.

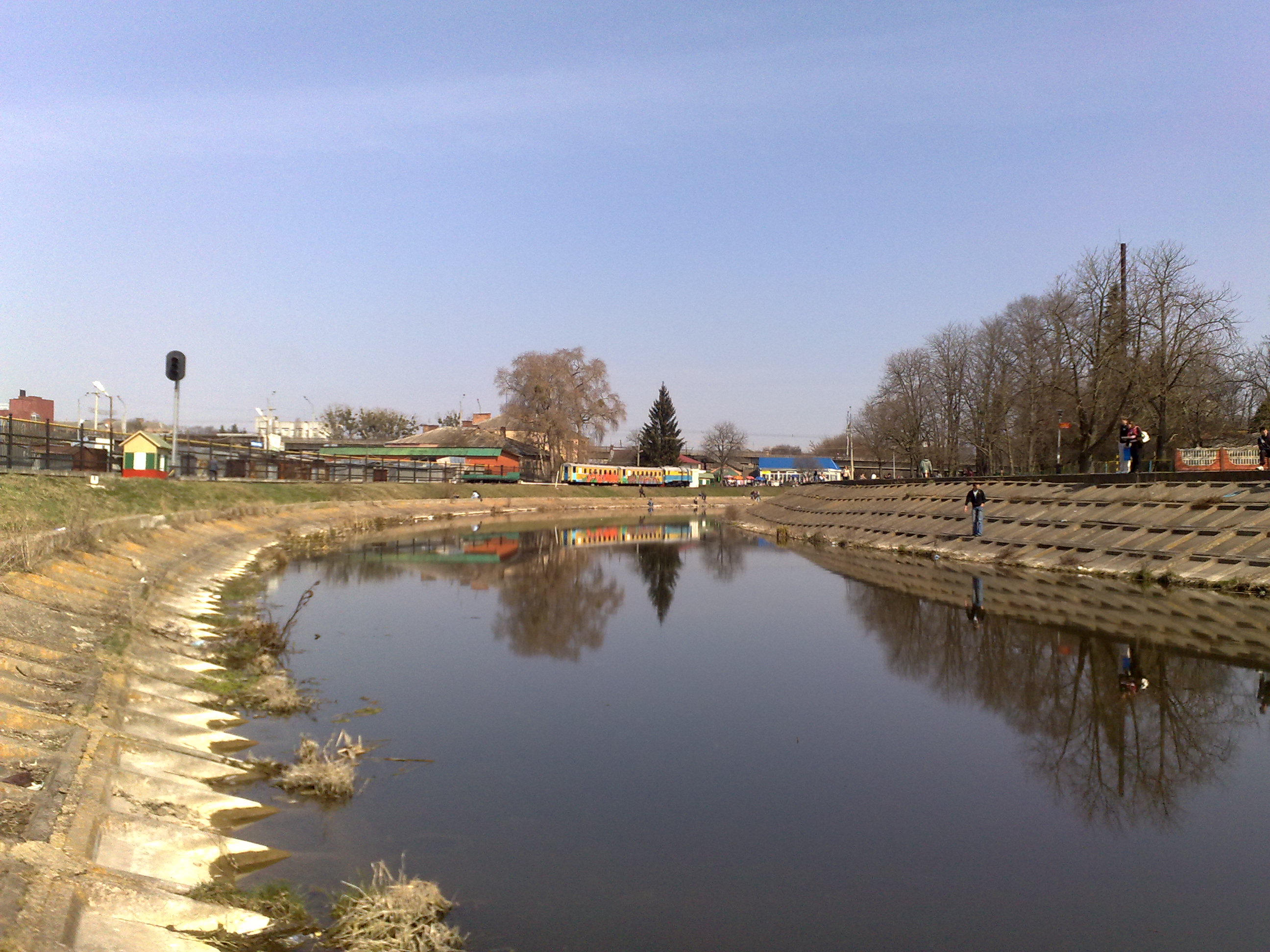

Рис. 2. Русло р. Устя.
Призначення об'єкта
Об'єкт - це система, споруда, машина, підсистема, арматура, функціональна одиниця, елемент чи будь-яка її частина, що розглядається з огляду надійності як самостійна одиниця.
Об'єктом може бути гідромеліоративна система, гідротехнічна споруда чи дощувальна машина або окремі її елементи.
Об'єкти класифікуються на ремонтовані і перемонтовані, в зв'язку з тим, що показники їх надійності і методи їх надійності різні.
Конструкція об'єкта обстеження
Спостереження за гідротехнічними об'єктами поділяються на візуальні та інструментальні.
Під час огляду бетонних і залізобетонних споруд необхідно встановити і виявити:
загальний стан споруди;
стан швів і ущільнення;
наявність фільтрації через основу і в обхід споруди;
стан кріплення верхнього і нижнього б'єфів споруди;
стан металевих частин споруди.
2.Мета та завдання обстеження
2.1. Мета обстеження об'єкта
Спостереження за гідрометричними об'єктами поділяються на візуальні та інструментальні.
Візуальні спостереження полягають в періодичних оглядах об'єкта записом їх стану, виконання малюнків, фотознімків, проведення вимірів, виявлень порушень за допомогою найпростіших інструментів (мірна стрічка).
Інструментальні спостереження полягають в проведені планових і висотних знімків, споруд та аналізі показів контрольно-вимірювальних приладів, які встановлені на спорудах (обов'язкове для споруд 1,2,3 класів капітальності). При необхідності проводять відбір проб ґрунту, бетону і води для аналізів.
До візуальних відносяться спостереження за загальним станом земляних і бетонних поверхонь споруд за просіданням і тріщинами, зсувом, фільтрацією тощо.
2.2. Задачі обстеження об'єкта
Задачами обстеження об'єкта є: визначити конструкцію, умови застосування та експлуатації об'єкта, оцінити його технічний стан, дати пропозиції щодо підвищення надійності роботи та вдосконалення об'єкта.
2.3. Обґрунтування плану обстежень
Згідно з ГОСТ 27.002-83 рекомендується такі плани проведення спостережень з метою збору інформації про надійність:
план (NUT) – план, згідно з яким одночасно випробовують N об'єктів, об’єкти, що відказали під час випробувань, не відновлюють і не змінюють, випробування припиняють по закінченню терміну випробовувань або напрацювання Т для кожного об'єкта, що не відказав;
план (NUR) – план, згідно якого одночасно випробовують N об'єктів, об'єкти, які відказали під час випробовують, не відновлюють і не змінюють, випробовування припиняють, коли кількість об'єктів, що відказали, досягла r. При r=N маємо план (NUN);
план (NU (г, Т)) – план, згідно з яким одночасно випробовують N об'єктів, об'єкти, які відказали під час випробувань, не відновлюють і не змінюють, випробування припиняють, коли закінчився час випробувань чи напрацювання Т кожного об'єкта, що не відказав, залежно від того ,яке з цих умов виконуються раніше.
