Принцип работы моп транзистора с встроенным каналом:
Теперь у транзистора есть ток даже при нулевом напряжении на затворе, и есть возможность управлять им.
В зависимости от полярности напряжения, приложенного к затвору (относительно истока), канал может обедняться или обогащаться носителями заряда (электронами).
При отрицательном напряжении на затворе электроны проводимости выталкиваются из области канала в объем полупроводника подложки. При этом канал обедняется носителями заряда, что ведет к уменьшению тока в канале.
При U3И < 0 и других значений напряжений U3И <UПOP канал между стоком и истоком отсутствует, в цепи стока течет пренебрежительно малый ток стокового перехода.
Положительное напряжение на затворе способствует втягиванию электронов проводимости из подложки в канал. В этом режиме, а это режим обогащения, ток канала возрастает.
Таким образом, в отличие от ПТ с p-n переходами транзистор с изолированным затвором может работать с нулевым, отрицательным или положительным напряжением на затворе.
В рассмотренных случаях мы рассматривали структуры с р-подложкой. Можно использовать n-подложку.
Все рассуждения для неё будут те же, но на затвор надо подавать отрицательное напряжение, и канал будет р-типа.
Структура МОП транзистора имеет 4 контакта. Иногда их все используют. Однако чаще исток соединяют с подложкой, и остаётся только три контакта.
Статические характеристики моп транзистора
На рис. 10.4 представлены стокозатворная и выходная характеристики полевого транзистора МДП с индуцированным n-каналом (подложка-р).

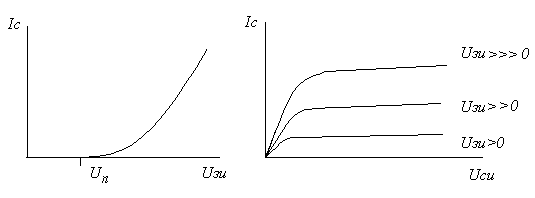

Рис.10.4 Стокозатворная и выходная характеристики полевого транзистора МДП с индуцированным n-каналом
Видно, что в этом случае все потенциалы положительны.
Стокозатворная характеристика имеет вид параболы.
IC=A(UЗИ-UОТС)2 при UЗИ <UОТС (10.2)
A – коэффициент, зависящий от конструкции и технологии изготовления транзистора, [А/В]
Крутизна стоко-затворной характеристики (характеристики управления)
S=c/Uзи (10.3)
размерность [mA/В]
Зависимость тока стока от напряжения сток-исток представлена справа на рис.10.4.
Вопрос, почему характеристики не прямые – кажется, что только от напряжения UЗИ зависит проводимость канала, и, следовательно, должен соблюдаться закон Ома, т.е. ток стока должен быть пропорционален напряжению сток-исток.
Однако из рис.10.4 видно, что чем больше напряжение сток-исток, тем больше сопротивление канала.
Объясняется это тем, что в канале есть падение напряжения, а, так как в затворе нет никаких токов, то напряжение во всех точках затвора одинаковое.
Если исток и подложка соединены, то в канале близ истока напряжение равно 0, а вблизи стока равно UСИ , значит разность потенциалов между затвором и подложкой будет уменьшаться от истока к стоку, канал будет иметь разную толщину и электропроводность, как показано на рис.10.5

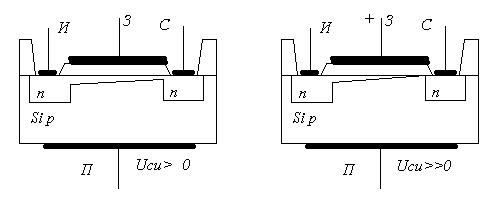

Рис.10.5 Модуляция канала
При Uзинас происходит перекрытие канала около стока и дальнейшее увеличение напряжения на стоке не приводит к увеличению тока стока.
УГО МОП полевого транзистора с n-каналом (слева) и с р-каналом (справа).

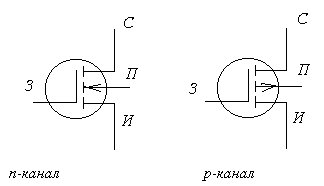

Рис.10.6 УГО транзисторов с встроенным каналом
Это МОП транзисторы с индуцированным каналом.
Характеристики МОП транзистора с встроенным каналом будут выглядеть:

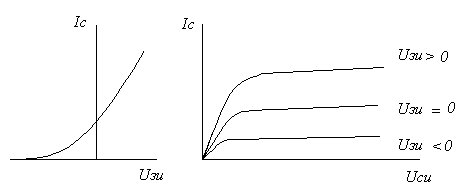

Рис.10.7 Стокозатворная и выходная характеристики полевого транзистора МДП с встроенным n-каналом
У ГО: обозначаются такие транзисторы почти так же, как и транзисторы с индуцированным каналом:

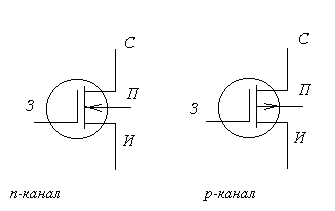

Рис.10.8 УГО транзисторов с индуцированным каналом
Параметры полевых транзисторов
Основные электрические параметры полевых транзисторов
Независимо от конструкции ПТ характеризуются одними и теми же электрическими параметрами, различия проявляются только в количественных значениях этих параметров.
1. Крутизна стоко-затворной характеристики (характеристики управления) S [ мА/В];
Коэффициент усиления каскада на полевом транзисторе зависит от крутизны
Кu = S Rн (10.4)
2. Внутреннее (дифференциальное) сопротивление, являющееся выходным сопротивлением Rвыx транзистора в [кОм]
Ri = UСИ/IС при U3И = const. (10.5)
Дифференциальное сопротивление определяется по статическим стоковым характеристикам. Оно практически не зависит от тока стока и уменьшается с увеличением напряжения на стоке.
3. Статический коэффициент усиления по напряжению.
Показывает, во сколько раз изменение напряжения на затворе больше, чем изменение напряжения на стоке:
= Ucи /Uзи при Ic = const. (10.6)
4. Ток затвора I3. Ток затвора у транзисторов с управляющим р-п переходом зависит от температуры;
У МДП-транзисторов этой зависимости практически нет. Величина тока затвора не превышает десятков [нА ]
5. Пороговое напряжение
ипор или напряжение отсечки.
Изменяется с изменением температуры, величина его и знак зависят от типа транзистора и составляют доли или единицы вольт.
6. Емкости транзистора:
Сзи - входная; Сзс - проходная; Сси - выходная.
С увеличением напряжения на стоке Uc емкости уменьшаются, причем выходная меняется существенно, входная и проходная - на 10 - 15%.
7. Коэффициент шума [дБ]
Шумы ПТ определяются тремя составляющими:
- тепловой;
- избыточный (фликкер-шум или 1/f);
- дробовый.
Избыточный или l/f шум преобладает в области низких частот, его интенсивность изменяется примерно обратно пропорционально частоте. Источником его являются произвольные локальные изменения электрических свойств материалов.
У ПТ с управляющим p-n переходом 1/f шум превышает тепловой только на частотах, меньших 100гц , у МДП-транзисторов он более интенсивен и начинает заметно проявляться с частот порядка f = 1 - 5МГц .
Источником дробового шума является ток утечки затвора. Этот источник шума не является преобладающим и обычно он не учитывается.
Тепловой шум является основным на средних частотах, источник его - сопротивление канала постоянному току.
Тепловой и дробовой шумы не зависят от частоты, напряжение теплового и дробового шумов изменяются только при изменении полосы пропускания.
Коэффициент шума характеризует ухудшение соотношения сигнал/шум на выходе усилительного элемента, равен отношению на выходе к С/Ш на входе, выраженное в децибеллах.
КШ=10log ((PC/PШ)вых/(PC/PШ)вх) = 20log ((UC/UШ)вых/(UC/UШ)вх) (10.7)
Коэффициент шумов зависит от внутреннего сопротивления источника усиливаемого сигнала Rг.
