5.3. Описание экспериментальной установки

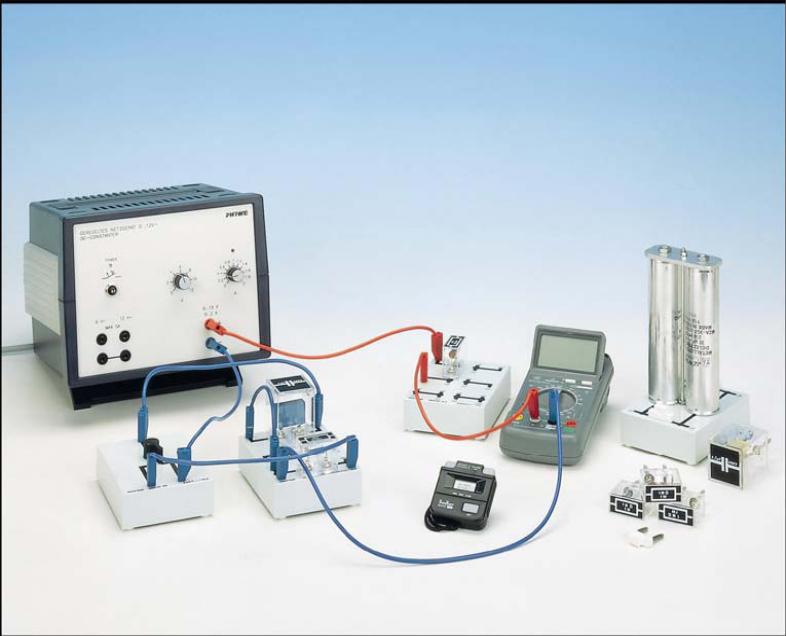

Общий вид экспериментальной установки приведен на рис.3.
Рис.3.
Здесь 1 и 2 – конденсаторы емкостью 1 мкФ и 4,7 мкФ, соединенные параллельно; 3 – четыре резистора по 1 МОм, соединенные последовательно; 4- источник питания 0…….12 В пост/6В, 12В перем; 5 – цифровой мультиметр; 6 – цифровой секундомер с дискретностью 1/100 с; 7 – соединительные провода; 8 – переключатель.
В работе используется зависимость силы тока от времени при разрядке конденсатора.
Когда постоянная величина τ составляет десятки и сотни секунд, для наблюдения релаксационных процессов используются измерительные приборы постоянного тока.
5.4. Порядок выполнения работы
При выполнении работы необходимо строго соблюдать правила техники безопасности.
Убедиться в том, что конденсаторы C1=1мкФ и C2=4,7мкФ соединены параллельно (при этом общая емкость C1=5,7мкФ).
Убедиться в том, что резисторы по 1Мом каждый соединены последовательно (при этом общее сопротивление в цепи разрядки 4Мом).
Ручкой источника питания выставить напряжение заряжания U0=12В.
Переключатель 8 повернуть вправо (положение заряжания).
Установить «нуль» цифрового секундомера.
Включить источник питания (требуется примерно 10 сек для полной зарядки емкости С)
Включить мультиметр (должен показывать «0»).
Повернуть переключатель 8 влево и одновременно включить секундомер.
С интервалом в 5 с записывать показания времени и силы тока (в мкА).
Ручкой источника питания выставить напряжение заряжания U0=8В.
Повторить пункты 4-9.
Ручкой источника питания выставить напряжение заряжания U0=4В.
Повторить пункты 4-9.
Результаты измерений занести в таблицу 1.
Построить графики зависимости силы тока от времени при разных значениях напряжения заряжания U0.
Для напряжения U0=12В построить график зависимости
.
Измерить угол наклона этого графика к оси времени t.
Имея в виду формулу (12), определить экспериментальное значение времени релаксации.
Сравнить экспериментальное время релаксации с теоретическим, рассчитанным по формуле (8).
Таблица 1.
U0=12В
|
t, с |
0 |
|
|
|
|
|
|
|
|
|
|
|
I, мкА |
|
|
|
|
|
|
|
|
|
|
|
|
|
U0=8В |
t, с |
0 |
|
|
|
|
|
|
|
|
|
|
|
I, мкА |
|
|
|
|
|
|
|
|
|
|
|
|
|
U0=4В |
t, с |
0 |
|
|
|
|
|
|
|
|
|
|
|
I, мкА |
|
|
|
|
|
|
|
|
|
|
|
|
