МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИСКОЙ ФЕДЕРАЦИИ
ФИДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНО ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЯ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
КАМСКОЕ ГОСУДАРСТВЕННАЯ ИНЖЕНЕРНО-ЭКОНОМИЧНАЯ АКАДЕМИЯ
КУРСОВОЙ ПРРОЕКТ ПО ДИСЦЕПЛИНЕ
«ТЕХНИЧЕСКОЕ ОБСЛУЖИВАЕНИЕ АВТОМОБИЛЕЙ»
Выполнил: студент группы 2365
Валеев Л.Д.
Проверил: преподаватель
Мухаметдинова Л. З.
Набережные Челны
2012
Оглавление
1.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ 3
2.НАЗНАЧЕНИЕ УЧАТКА 4
3. ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ СТО 5
3.1. Исходные данные 5
3.2. Расчет годовых объемов работ 6
3.3. Распределение годовых объемов работ 9
3.4. Расчет численности рабочих 10
3.5. Расчет числа постов (не уверен! ) 14
1.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ
2.НАЗНАЧЕНИЕ УЧАТКА
3. ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ СТО
3.1. Исходные данные
Исходными данными для технологического расчета являются
• годовое количество условно обслуживаемых на станции автомобилей по маркам – NСТО.
• количество автомобиле – заездов на станцию одного автомобиля в год – d,
• годовое количество продаваемых автомобилей – Nп,
• среднегодовой пробег автомобиля – Lг,
• число рабочих дней в году станции – Драб г,
• продолжительность смены – Тсм,
• число смен – С.
В качестве примера ниже рассматривается технологический расчет станции обслуживания автомобилей семейства ВАЗ, для которой приняты исходные данные, приведенные в табл. 1
Марки автомобиля |
Годовое количество условно обслуживаемых на станции автомобилей NСТО |
Количество заездов одного автомобиля в год d |
Количество продаваемых в год автомобилей Nп |
Среднегодовой пробег автомобиля Lг |
Число рабочих дней в году станции Драб г |
Продолжительность смены Тсм |
Число смен С |
Ford focus 2
|
800 |
1,1 |
400 |
20000 |
305 |
5 |
2,5 |
3.2. Расчет годовых объемов работ
Годовой объем работ СТО может включать услуги (работы) по ТО и ТР, уборочно – моечные работы, работы по приемке и выдаче автомобилей, работы по противокоррозионной обработке кузовов автомобилей и их предпродажной подготовке
Годовой объем работ по ТО и ТР (в чел – ч)
где NСТО – годовое количество условно обслуживаемых на СТО автомобилей данной марки
Lг – среднегодовой пробег автомобиля, км,
ТТО-ТР – удельная трудоемкость ТО и ТР, чел – ч / 1000 км
Годовой объем уборочно – моечных работ
Уборочно – моечные работы выполняются перед ТО и ТР или как самостоятельный вид услуг.
Число заездов на УМР как самостоятельный вид услуг
,
(1) где Lз = 1000…1500 км - периодичность заездов на УМР, км пробега
NсамУМР = = 16000 заездов.
Число заездов на УМР перед выполнением ТО и ТР
, (2)
NТО-ТРУМР = 800 1,1 = 880 заездов.
Годовой объем работ УМР
, (3)
где tУМР – средняя трудоемкость одного заезда на УМР
ТУМР = (880 + 16000)0,25 = 4220 челч
Годовой объем работ по приемке и выдаче
(4)
где tпв – трудоемкость работ по приемке и выдаче автомобилей, челч
ТПВ = 800 1,1 0,25 = 220 челч.
Годовой объем работ по предпродажной подготовке
(5)
где Nп – количество продаваемых автомобилей в год,
tпп – трудоемкость предпродажной подготовки автомобиля, челч
ТПВ = 400 3,2 = 1280 челч.
Годовой объем работ по ТО и ТР
,челч (6)
где NСТО – годовое количество условно обслуживаемых автомобилей
Lг – среднегодовой пробег автомобиля, км,
tТО-ТР – удельная трудоемкость ТО и ТР, челч / 1000 км
ТТО-ТР = = 43200 челч.
Годовой объем вспомогательных работ
На СТО выполняются вспомогательные работы, в состав которых входят работы по ремонту и обслуживанию технологического оборудования, оснастки и инструмента различных зон и участков, содержанию инженерного оборудования, сетей и коммуникаций.
Tвсп = TСТО Двсп,
где Двсп = 0,1…0,2 – доля от общего объема работ,
ТСТО – общий объем работ СТО,
Твсп = 6260 чел.ч

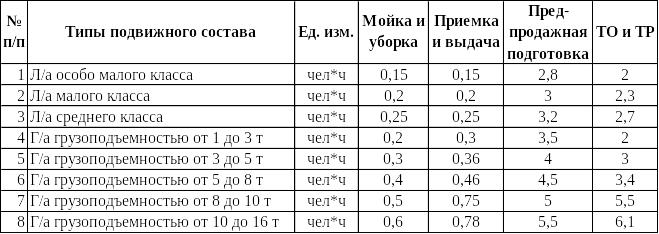

Результаты расчета годовых объемов работ приводятся табл. 3
Таблица 3
Годовые объемы работ
3.3. Распределение годовых объемов работ
В настоящее время ТО и ремонт автомобилей производится на базе готовых деталей, узлов и механизмов. Поэтому работы (услуги) по ТО и ТР выполняются на рабочих постах. Отдельные производственные помещения с рабочими постами предусматриваются для выполнения УМР, кузовных, окрасочных работ.
Для распределения объема работ предварительно число рабочих постов определяется из следующего выражения
(7)
где ТТОР – годовой объем работ по ТО и ТР, челч;
= 1,1…1,2 - коэффициент неравномерности поступления автомобилей;
Кп = 0,75…0,85 – доля постовых работ в общем объеме;
Драб г – число рабочих дней в году;
Тсм – продолжительность смены;
С – число смен;
Рп = 0,9…1,1 – число рабочих, одновременно работающих на посту;
п = 0,85…0,95 – коэффициент использования рабочего времени поста.
X = = 10 постов.
Результаты распределения годового объема работ ТО и ТР по видам и месту выполнения приводятся в табл. 5.
Таблица 5
Распределение годового объема работ ТО и ТР по видам и месту выполнения
№ п/п |
Виды работ |
Распределение объема работ |
Место выполнения |
||||
% |
Чел*ч |
На рабочих постах |
На участках |
||||
|
% |
Чел*ч |
% |
Чел*ч |
|||
1 |
Диагностирование |
5 |
3130 |
100 |
3130 |
|
|
2 |
Обслуживание и ремонт |
30 |
18780 |
100 |
18780 |
|
|
3 |
Агрегатные |
18 |
11268 |
50 |
5634 |
50 |
5634 |
4 |
Слесарно- механические |
8
|
5008 |
- |
|
|
|
5 |
Элекро технические |
5 |
3130 |
80 |
2504 |
20 |
626 |
6 |
аккумуляторные |
2 |
1252 |
10 |
125,2 |
90 |
1126,8 |
7 |
Ремнт приборов системы питания |
5 |
3130 |
70 |
2191 |
30 |
939 |
8 |
Шиномонтажные |
5 |
3130 |
30 |
939 |
70 |
2191 |
9 |
Кузнечно - рессорные |
2 |
1252 |
75 |
939 |
25 |
313 |
10 |
Медницкие |
2 |
1252 |
75 |
939 |
25 |
313 |
11 |
Сварочные |
4 |
2504 |
75 |
1878 |
25 |
626 |
12 |
Жестяницкие |
7 |
4382 |
75 |
3286,5 |
25 |
1095,5 |
13 |
Окрасочные |
6 |
3756 |
100 |
3756 |
|
|
14 |
Обойные |
1 |
626 |
50 |
313 |
50 |
313 |
|
Всего |
100 |
62600 |
|
|
|
|
