2 .6 Технічна новизна проекту. Обґрунтування та описання схеми технічної новизни.
У дипломного проекті була обрано технічну новизну у вигляді автоматичного керування зовнішнім освітленням території котельної. Тобто зовнішнім освітленням можливо керувати, як у ручному так і у автоматичному режимі. Для цього у електричній схемі було використане фотореле. Фотоелемент якого встановлюється у рамі вікна. Цей фотоелемент реагує на зміну світла надворі. Приймає на себе світловий потік фоторезистор який поєднаний з фотореле, та подає сигнали про потемнінні на дворі. Фотореле у свою чергу замикає коло освітлення, і зовнішнє освітлення вмикається. Розмикання зовнішнього освітлення виконується за тим же принципом, але тепер фоторезистор реагує на підвищення на дворі природного освітлення до призначеного часу і фоторезистор подає сигнали на фотореле, яке у свою чергу розмикає мережу.

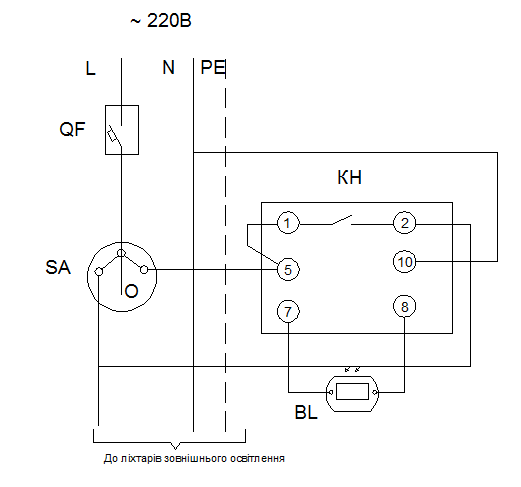

Рис. 5 - Принципова схема керування зовнішнім освітленням
Таблиця 3 - Специфікація устаткування схеми зовнішнього освітлення
-
Позначення
Найменування
Кількість
У електрощитовій:
QF
Вимикач автоматичний ВА-63, Ір=16А
1
KН
Фотореле ФР - 2МУЗ ~220 В, 50 Гц
1
У коридорі
SA
Перемикач ПКЛ 25 – 44 – 2УЗ, ~ 220 В
1
У вікні
BL
Фоторезистор (до фотореле) ФСК – Г1
1
Примітка до схеми.
Принципова схема передбачає:
ручне централізоване керування зовнішнім освітленням перемикачем SA;
автоматичне керування зовнішнім освітленням у функції природного, зовнішнього освітлення за допомогою фотореле КН з фоторезистором BL.
При монтажі фотореле з нього виймають датчик – фоторезистор та прикріплюють між рамами вікна у місті впливу природного світла.
Бібліографія
Цигельман И.В. Электроснабжение гражданских зданий и коммунальных предприятий. М.: Высшая школа.
Липкин Б.Ю. Электроснабжение промышленных предприятий и установок. М.: Высшая школа, 1981.
Карпов Ф.Ф., Козлов В.Н. Справочник по расчету проводов и кабелей. М.: Энергия, 1969.
Правила устройства электроустановок (ПУЭ). М.: Энергоатомиздат, 1985.
Долин П.А. Основы техники безопасности в электрических установках. М.: Энергия, 1979.
Правила безопасной эксплуатации электроустановок потребителей. К.: Основа, 1998.
Технический каталог ОАО «Укрэлектроаппарат». г. Хмельницк.
Технический каталог «Информэлектро» № 02 (30 – 53). 41. Трансформаторы тока для внутренней установки.
Технический каталог «Информэлектро» № 07 (00 – 01). 00. Автоматические выключатели до 630 А.; 01. Автоматические выключатели свыше 630 А.
Технический каталог «Информэлектро» № 06 (20 – 30). 20. Комплектные устройства общего назначения.
Азаров В.Н. Система технического обслуживания и ремонта оборудования предприятий. М.: Химия.
