Задание 1. Сконструировать и рассчитать на прочность сварной барабан парового котла
1.1. Рассчитать коэффициенты прочности для всех групп ослаблений барабана отверстиями.
1.1.1. Отверстия под патрубки для арматуры.
Дано:
-
Диаметры отверстий, мм
Расстояние между осями отверстий, мм
d1
d2
d3
d4
d5
d6
t1
t2
t3
t4
t5
50
50
125
40
50
80
250
300
300
400
300

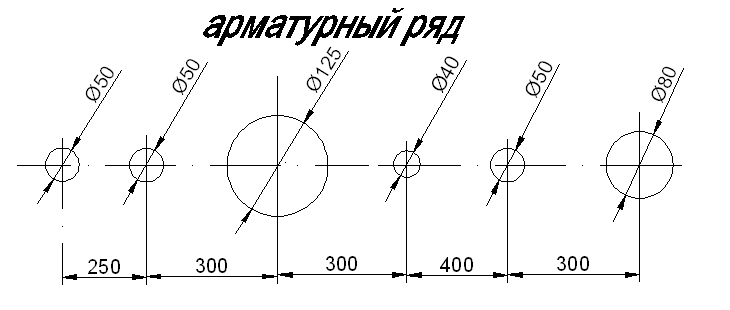

Рис. 1.1. Схема ослабления арматурным рядом отверстий
1.1.1.1. По формуле рассчитываем каждую пару смежных отверстий.
1.1.1.2. Наименьшее обозначаем . Расчетные значения будут:
Окончательно принимаем
1.1.2. Отверстия под экранные трубы
Дано:
-
Диаметр отверстия, мм
Расстояние между осями отверстий, мм
dэ
tэ
bэ
50
200
70
Рис. 1.2. Схема ослабления отверстиями под экранные трубы
1.1.2.1. Для продольного ряда с равными шагами:
1.1.2.2. Для косого ряда из двух отверстий: , тогда
Окончательно принимаем
1.1.3. Отверстия под конвективные трубы
Дано:
dк=60 мм;
tк=200 мм;
t1к=92 мм;

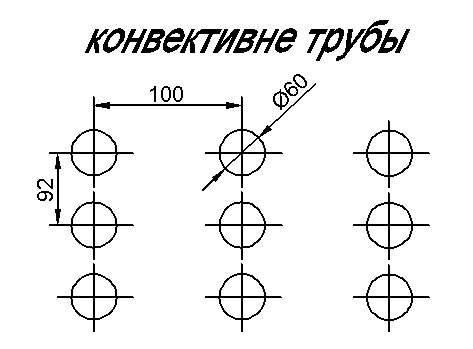

Рис. 1.3. Схема ослабления отверстиями под конвективные трубы
1.1.3.1. Для продольного ряда с равными шагами:
1.1.3.2. Для поперечного ряда с равными шагами:
Окончательно принимаем меньшее значение
1.1.4. Отверстия под защитные трубы и камеру заднего экрана
Д ано:
d1(з)=52 мм;
d2(з)=52 мм;
d3(з)= 162 мм;
t1(з)=76 мм;
b(з)=54 мм;
а(з)=220 мм;
с(з)=240 мм;

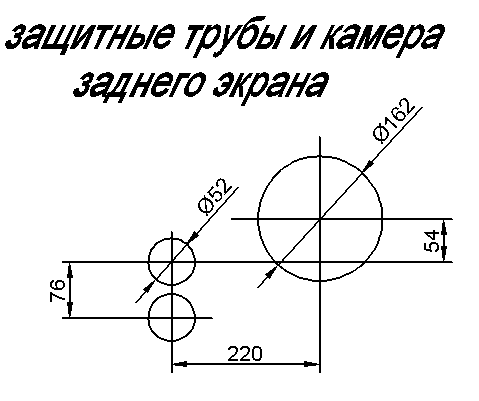

Рис. 1.4. Схема ослабления отверстиями под защитные трубы и камеру заднего экрана
1.1.4.1. Для поперечного ряда из двух отверстий:
1.1.4.2. Косой ряд 1 – 3 : тогда
1.1.4.3. Косой ряд 2 – 3 : тогда
Окончательно принимаем
1.1.5. Отверстия под конвективные трубы в зоне газохода
Дано:
d к=60 мм;
tк=200 мм;
t1к=92 мм.
Рис. 1.5. Схема ослабления отверстиями под конвективные трубы в зоне газохода
