2.3 Размерные признаки. Программа измерения
2.3.1 Определение размерных признаков и методы измерения приведены в таблице 2
Таблица 2 - Программа антропометрического обследования населения для построения размерной типологии
№ раз-мерно- го признака |
Наименование размерного признака |
Определение размерного признака и метод измерения |
Средст-во изме-рения |
Рисунок |
Своя фигура |
Типовая фигура |
Откло- нение |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1
98
4
5
6
7
9
10
11
87
12 |

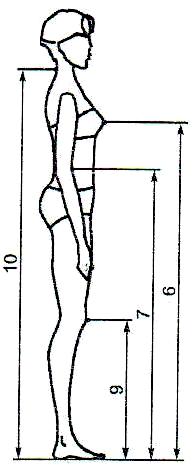

Высоте верхушечной точки — длине тела
Высота точки основания шеи спереди
Высота точки основания шеи сбоку
Высота плечевой точки
Высота сосковой точки
Высота линии талии
Высота коленной точки

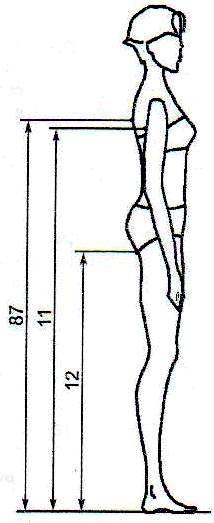

Высота точки основания шеи сзади
Высота заднего угла подмышечной впадины
Высота лопаточной точки
Высота подъягодичной складки
|
Расстояние по верти-кали от пола до верху-шечной точки. Измеряют спереди
Расстояние по верти-кали от пола до точки основания шеи спереди
Расстояние по верти-кали от пола до точки основания шеи сбоку
Расстояние по верти-кали от пола до плечевой точки
Расстояние по верти-кали с пола до сосковой точки
Расстояние по верти-кали от пола до точки уровня талии. Уровень талии пере-носят отметками с помощью антропометра на позвоночник и сере-дину передней поверх-ности тела
Расстояние по верти-кали от пола до коленной точки
Расстояние по верти-кали от пола до точки основания шеи сзади
Расстояние по вер- тикали от пола до заднего утла подмы- шечной впадины. Уровень заднего угла подмышечной впадины переносят отметкой на позвоночник с помощью антропеметва
Расстояние по верти-кали от пола до лопа-точной точки
Расстояние по верти-кали от пола до сере-дины подъягодичной складки |
Антро- пометр
«»
«»
«»
Антро-пометр
«»
«»
«»
«»
«»
«» |
|
|
|
|
Продолжение таблицы 2
№ раз-мерно- го признака |
Наименование размерного признака |
Определение размерного признака и метод измерения |
Средст-во изме-рения |
Рисунок |
Своя фигура |
Типовая фигура |
Откло- нение |
13
14
15
16
17
18 |
Обхват шеи
Обхват груди первый
Обхват груди второй
Обхват груди третий
Обхват груди четвертый
Обхват талии
|
Ленту накладывают вокруг шеи перпен-дикулярно к ее оси так, чтобы нижний край ленты проходил через точку основания шеи сзади. Размер читают по нижнему краю ленты
Ленту накладывают на лопатки. По спине лента должна проходить гори-зонтально, касаясь верх-ним краем задних углов подмышечных впадин, затем по подмышечным впадинам. Спереди лен-та должна проходить на уровне передник углов подмышечных впадин и замыкаться на правой стороне груди. По верхнему краю ленты делают отметку спереди на правой сосковой точкой
Ленту накладывают на лопатки. По спине лента должна проходить гори-зонтально, касаясь верх-ним краем задних углов подмышечных впадин, затем по подмышечным впадинам в плоскости косого сечения, спереди — через сосковые точки и замыкаться на правой стороне груди
Ленту накладывают горизонтально вокруг туловища через соско-вые точки и замыкают на правой стороне гру-ди.
Ленту накладывают горизонтально вокруг туловиша, верхний край ленты должен прохо-дить под основанием грудных желез
Ленту накладывают горизонтально вокруг туловища на уровне ли-нии талии и замыкают спереди |
Санти-метро-вая лента
«»
«»
«»
«»
«» |
|
|
|
|
Продолжение таблицы 2
№ раз-мерно- го признака |
Наименование размерного признака |
Определение размерного признака и метод измерения |
Средст-во изме-рения |
Рисунок |
Своя фигура |
Типовая фигура |
Откло- нение |
19
20
21
22
23
24
51
|
Обхват бедер с учетом выступания живота

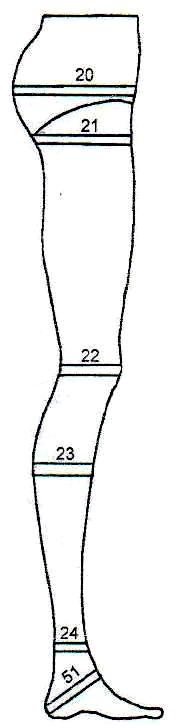

Обхват бедер без учета выступания живота
Обхват бедра
Обхват колена
Обхват икры
Обхват щиколотки
Обхват подъема стопы
|
Ленту накладывают горизонтально вокруг туловища на уровне яго-дичных точек, спереди - по гибкой пластине, приложенной верти-кально к животу, для учета выступа живота, и замыкают на правой стороне туловища
Ленту накладывают горизонтально вокруг туловища на уровне яго-дичных точек и замы-кают на правой стороне туловища
Ленту накладывают горизонтально вокруг бедра, касаясь верхним краем подъягодичной складки, и замыкают на наружной поверхности бедра
Ленту накладывают горизонтально вокруг наги на уровне колен-ной чашечки и замы-кают на наружной поверхности ноги
Ленту накладывают горизонтально вокруг ноги в области макси-мального развития икро-ножной мышцы и замы-кают на наружной по-верхности голени
Ленту накладывают горизонтально вокруг ноги непосредственно над внутренней лодыж-кой и замыкают на наружной поверхности голени. Размер читают по нижнему краю ленты
Ленту накладывают через заднюю наиболее выступающую вниз область пятки и высшую точку стопы и замыкают спереди |
Санти-метро-вая лента
«»
«»
«»
«»
«»
«» |
|
|
|
|
Продолжение таблицы 2
№ раз-мерно- го признака |
Наименование размерного признака |
Определение размерного признака и метод измерения |
Средст-во изме-рения |
Рисунок |
Своя фигура |
Типовая фигура |
Откло- нение |
25
26
27
104
77
49
|
Расстояние от линии талии до пола сбоку
Расстояние от линии талии до пола спереди
Длина ноги по внутренней поверхности
Расстояние от линии талии до подъягодичной складки
Дуга через паховую область
Расстояние от линии талии до плоскости сидения
|
Измеряют от линии талии по боковой повер-хности бедра и далее вертикально до пола
Измеряют в верти-кальной плоскости от отметки уровня талии на середине передней поверхности тела (см. размерный признак 7) через выступающую точку живота до пола. Лента должна быть натянута
Измеряют по внутрен-ней поверхности ноги расстояние от промеж-ности до пола при слегка раздвинутых ногах. Для измерения используют сантиметро-вую ленту, край которой закреплен на жесткой пластине
Измеряют по поверх-ности тела от линии талии через ягодичную точку до лодъягсдичной складки
Измеряют в верти-кальной плоскости от линии талии спереди через выступающую точку живота, паховую область и тонкую пластину шириной до 2 см, наложенную на ягодичные точки, до линии талии сзади
Измеряют по боку от линии талии до гори-зонтальней плоскости сидения
|
Санти-метро-вая лента
«»
«»
«»
«»
«» |
|
|
|
|
Продолжение таблицы 2
№ раз-мерно- го признака |
Наименование размерного признака |
Определение размерного признака и метод измерения |
Средст-во изме-рения |
Рисунок |
Своя фигура |
Типовая фигура |
Откло- нение |
28
105
29
30
31
32
33
90
|

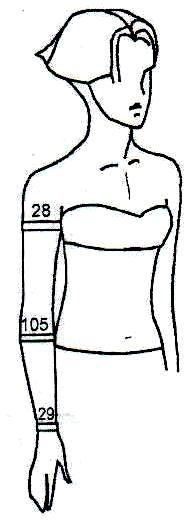

Обхват плеча
Обхват предплечья
Обхват запястья
Обхват кисти с учетом большого (первого) пальца
Длина плечевого ската
Расстояние от точки основания шеи сбоку до лучевой точки
Расстояние от точки основания шеи сбоку до линии обхвата запястья
Расстояние от точки основания шеи сбоку до конца третьего пальца |
Измеряют перпенди-кулярно к оси плеча. Лента верхним краем должка касаться заднего угла подмышечной впа-дины и замыкаться на наружной поверхности руки. Размер читают по верхнему краю ленты.
Измеряют перпенди-кулярно к оси пред-плечья в самой широкой его части. Ленту замы-кают на наружной поверхности руки. Размер читают по верхнему краю ленты
Измеряют перпенди-кулярно к оси пред-плечья по лучезапяст-ному суставу через головку локтевой кости. Ленту замыкают на наружной поверхности руки. Размер читают по нижнему краю ленты
Измеряют перпенди-кулярно к оси кисти через пястно-фаланго-вый сустав первого пальца. Первый палец должен быть противо-поставлен второму и прижат к нему. Ленту замыкают на наружной поверхности кисти
Измеряют от точки основания шеи сбоку до плечевой точки
Измеряют от точки основания шеи сбоку через плечевую точку до лучевой точки
Измеряют от точки основания шеи сбоку через плечевую точку до линии обхвата запястья
Измеряют от точки основания шеи сбоку посередине плечевого ската через плечевую точку до конца третьего пальца |
Санти-метро-вая лента
«»
«»
«»
«»
«»
«»
«» |
|
|
|
|
Продолжение таблицы 2
№ раз-мерно- го признака |
Наименование размерного признака |
Определение размерного признака и метод измерения |
Средст-во изме-рения |
Рисунок |
Своя фигура |
Типовая фигура |
Откло- нение |

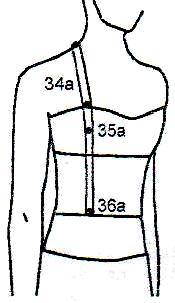

34а
35а
36а
38
57

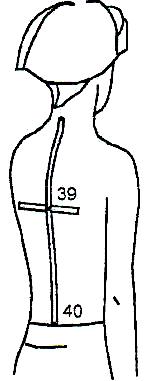

39
40

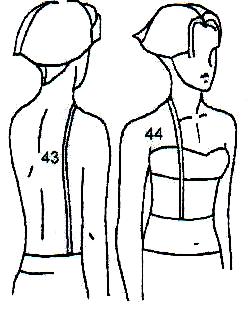

43
44 |
Расстояние от точ-ки основания шеи сбоку до линии обхвата груди первого спереди
Расстояние от точ-ки основания шеи сбоку до сосковой течки (высота груди)
Расстояние от то-чки основания шеи сбоку до линии талии спереди (длина талии спереди)
Дуга через высшую точку плечевого сустава
Переднезадний диаметр руки
Расстояние от точки основания шеи сзади до уровня заднего угла подмышечной впадины
Длина спины до талии с учетом выступа лопаток
Расстояние от ли-нии талии сзади до точки осно-вания шеи сбоку
Длина дуги верх-ней части туло-вища через точку основания шеи сбоку |
Измеряют от точки основания шеи сбоку до отметки на линии обх-вата груди первого (см. размерный признак 14)
Измеряют от точки основания шеи сбоку до сосковой точки
Измеряют от точки основания шеи сбоку через сосковую точку и далее вниз до линии талии
Измеряют в верти-кальной плоскости расс-тояние от заднего угла подмышечной впадины через плечевой сустав до уровня заднего угла подмышечной впадины спереди
Измеряют горизон-тально на уровне заднего угла подмы-шечной впадины
Измеряют от точки основания шеи сзади до уровня заднего угла подмышечной впадины, отмеченной на позвоночнике. При этом лента проходит через тонкую пластину шири-ной до 2 см, верхний край которой должен быть расположен на уровне задних углов подмышечных впадин
Измеряют от точки основания шеи сзади до отметки уровня талии на позвоночнике через пластину (см. размер-ный признак 39)
Измеряют параллельно позвоночнику от линии талии сзади до точки основания шеи соску
Лента проходит от линии талии на спине параллельно позво-ночнику через точку ос-нования шеи сбоку, че-рез сосковую точку, да-лее вниз до пинии талии |
Санти-метро-вая лента
«»
«»
«»
«»
«»
«»
«»
«» |
|
|
|
|
Продолжение таблицы 2
№ раз-мерно- го признака |
Наименование размерного признака |
Определение размерного признака и метод измерения |
Средст-во изме-рения |
Рисунок |
Своя фигура |
Типовая фигура |
Откло- нение |
45
46

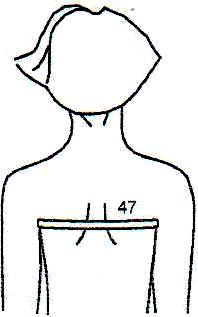

47
53
54
64
55
56 |

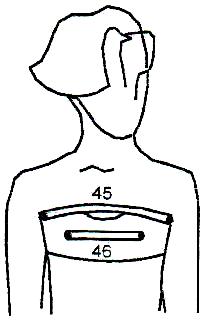

Ширина груди
Расстояние между сосковыми точками

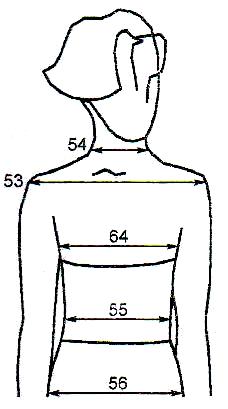

Ширина спины
Плечевой диаметр
Поперечный диаметр шеи
Поперечный диаметр груди
Поперечный диаметр талии
Поперечный диаметр бедер |
Измеряют по поверх-ности тела расстояние между передними угла-ми подмышечных впа-дин. Нижний край лен-ты должен касаться отметки, сделанной при измерении обхвата гру-ди первого
Измеряют между сос-ковыми точками в гори-зонтальной плоскости. Размер читают по верх-нему краю ленты
Измеряют по поверх-ности тела расстояние между задними углами подмышечных впадин. Нижний край ленты должен быть распо-ложен на уровне отмет-ки заднего угла подмышечной впадины на позвоночнике (см. раз-мерный признак 1')
Измеряют спереди между плечевыми точ-ками без деформации мягких тканей
Измеряют между точ-ками основания шеи сбоку
Измеряют между боковыми поверхнос-тями туловища на уров-не измерения обхвата груди третьего
Измеряют между боковыми поверхнос-тями туловища на уров-не измерения обхвата талии
Измеряет между боковыми поверхнос-тями туловища на уров-не обхвата бедер |
Санти-метро-вая лента
«»
«»
Боль-шой толсто-ный циркуль
Верх-няя штанга антро-пометра с удли-ненны-ми ли-нейка-ми
«»
«»
|
|
|
|
|
Продолжение таблицы 2
№ раз-мерно- го признака |
Наименование размерного признака |
Определение размерного признака и метод измерения |
Средст-во изме-рения |
Рисунок |
Своя фигура |
Типовая фигура |
Откло- нение |

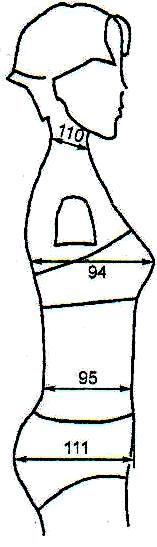

110
94
95
111
74
78
79 |
Переднезадний диаметр шеи
Переднезадний диаметр обхвата груди третьего
Переднезадний диаметр талии
Переднезадний диаметр обхвата бедер с учетом выступания живота

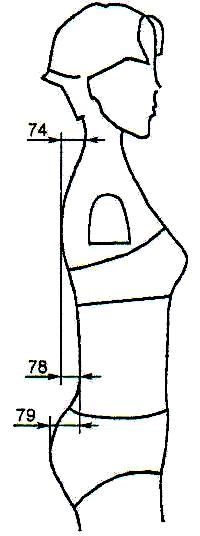

Положение корпуса
Глубина талии первая
Глубина талии вторая |
Измеряют между точ-кой основания шеи сза-ди и точкой основания шеи спереди
Измеряют между пе-редней и задней поверх-ностями туловиша на уровне измерения обх-вата груди третьего
Измеряют между пе-редней и задней поверх-ностями туловища на уровне обхвата талии. Линейку штанги антро-пометра сзади кладут на продольные мышцы спины
Измеряют между пе-редней и задней поверх-ностями туловиша на уровне обхвата бедер с учетом выступания живота
Измеряют по гори-зонтали расстояние от точки основания шеи сзади до вертикальной плоскости. Плоскость должна касаться наибо-лее выступающих назад точек обеих лопаток
Измеряют по гори-зонтали расстояние от вертикальной плоскос-ти, касательной к выс-тупающим точкам лопа-ток до линейки, прило-женной горизоктально к продольным мышцам спины на уровне линии талии
Измеряют по гори-зонтали расстояние от вертикальной плоскос-ти, касательной к яго-дичным точкам, до линейки, приложенной горизонтально к про-дольным мышцам спи-ны на уровне пинии талии |
Верх-няя штанга антро-пометра с удли-ненны-ми ли-нейка-ми
«»
«»
Две взаимно перпен-дику-лярные спе-циаль-ные линей-ки
«»
«»
|
|
|
|
|
Примечания
1. Признаки 14 и 15 следует измерять один за другим, не допуская сдвига сантиметровой ленты на спине.
2. Признаки 19 и 20 следует измерять один за другим, не допуская сдвига сантиметровой ленты на ягодичных точках.
3. При измерении признаков 14—23 размер читают по верхнему краю сантиметровой ленты.
4. Размерные признаки 31—33,90 следует измерять один за другим. Ленту фиксируют в точке основания шеи сбоку, а затем последовательно определяют расстояния до плечевой точки, до лучевой точки, до отметки на линии обхвата запястья и конца третьего пальца. Рука должна быть выпрямлена и свободно опущена.
5. Признаки 34а — 36а следует измерять один за другим. Размеры читают по наружному краю ленты.
6. При измерении признака 38 размер читают по внутреннему краю ленты.
7. Признаки 39 и 40 следует измерять один за другим.
8. При измерении признаков 34а —43 необходимо следить за тем, чтобы голова измеряемой находилась в положении глазнично-ушной горизонтали, а также за горизонтальным положением резинового шнура, фиксирующего линию талии.
3 Определение типовой фигуры женщины
3.1 Типовую фигуру женщины определяют размерные признаки: рост, обхват груди (горизонтальный) и обхват бедер с учетом выступания живота — по ГОСТ Р ИСО 3635.
Для установленных типовых фигур интервал по росту (6,0 ± 3,0) см, по обхвату груди (4,0 + 2,0) см, по обхвату бедер между размерами в полнотной группе (4,0 ± 2,0) см, по обхвату бедер а одноименном размере между полнотными группами (4,0 ±2,0) см.
3.2 Настоящий стандарт устанавливает 356 типовых фигур, сгруппированных в шесть полнотных групп: нулевая, первая, вторая, третья, четвертая, пятая. Группы разделены на подгруппы размеров (от 30 до 104 см по обхвату груди и от 108 до 132 см по обхвату груди).
3.3 Варианты фигур по росту установлены от 152 до 182 см; по обхвату груди — от 80 до 132 см; по обхвату бедер – от 82 до 142 см.
Для выполения лабораторной работы «Морфологическая характеристика тела человека» необходимо произвести дополнительные измерения фигуры:
№ |
Наименование |
Методика измерения размерного признака |
Значение признака |
2
5
10
72
65
82
81
74
78 |
Высота верхнегрудинной точки
Высота лобковой точки
Высота акромиальной точки
Высота пальцевой точки
Высота плечевой точки
Высота шейной точки
Высота плеч Вп
Тазовый диаметр
Глубина шеи Гш
Глубина спины между лопатками
Положение корпуса Пк
Глубина талии I Гт1 |
Расстояние по вертикали от пола до верхнегрудиной точки
Расстояние по вертикали от пола до лобковой точки
Расстояние по вертикали от пола до акромиальной точки
Расстояние по вертикали от пола до конечной точки третьего пальца
Расстояние по вертикали от пола до плечевой точки
Измеряют вертикальное расстояние от пола до шейной точки
Разность высот шейной 10 и плечевой 5 точек
Измеряют большим толстотным циркулем между двумя гребешковыми точками. Мягкие ткани следует прижать.
Измеряют расстояние от точки основания шеи сзади до верти к ал и, касател ь ной позвоночника на уровне лопаточных точек
Измеряют на уровне лопаточных точек расстояние от позвоночника до вертикальной плоскости, касательной лопаточным точкам
Сумма измерений 82 и 81
Горизонтальное расстояние от вертикальной плоскости, касательной к выступающим точкам лопаток, до линейки, приложенной горизонтально к продольным мышцам спины на уровне талии |
|

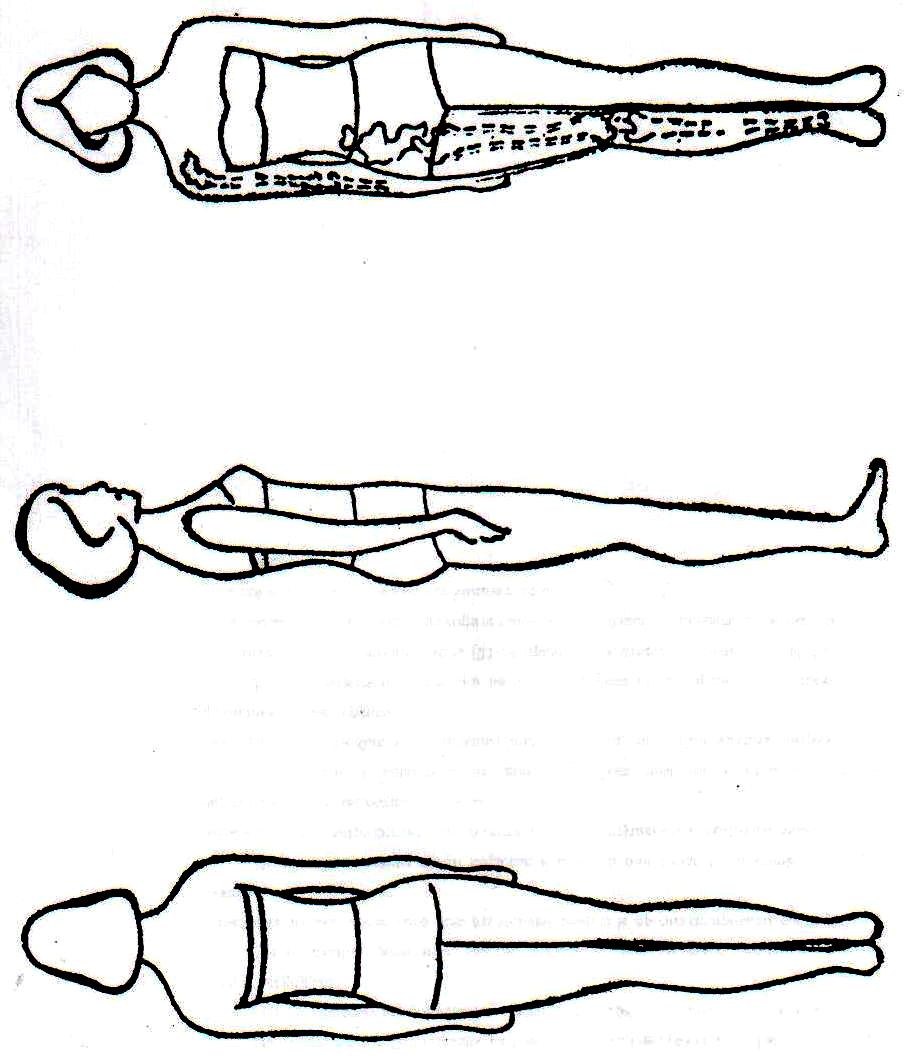

Рис. ____ Основные антропометрические точки
