Вимикач.

Вимикач вибирають для нормального і максимального режимів роботи і перевіряють в табличній формі, приведеній нижче:

Таблиця 3.1. Розрахункові і каталожні дані вимикача і вимикача навантаження.

Таблиця 3.1.

Розрахункові дані	Каталожні дані
	Вимикач типу__________________
Uуст, кВ	Uном.Q, кВ
Imax, кА	Iном.Q, кА
Iп.t, кА	Iотк.ном, кА
Iаτ, кА
Iп.t + iаτ, кА	Iотк.ном·(1+βν/100%), кА
Iп.о, кА	Iдин, кА
Iу, кА	Iдин, кА
Вк = Iп.о2 · (tотк+Та), кА2·с	Iтер2 · tтер, кА2·с

Дані в таблиці:

I_п.о; i_у; i_а,τ; I_п._t - струми короткого замикання для заданої точки ;

I_{отк.ном} - номінальний струм відключення;

βν - допустимий вміст в струмі відключення вимикача аперіодичної

складовою;

I_дин; i_дин - відповідно діюче і амплітудне значення струмів

електродинамічної стійкості;

В_к - тепловий імпульс від струму КЗ;

t_отк - час відключення струму КЗ для розрахункової зони по режиму КЗ.

Визначається по рис.3.58, 3.61, 3.62 з [1].

Значення для вибраних вимикача і роз’єднувача, а також тип приводу визначають з табл.П4.1. і П4.2. [1].

Вимикач навантаження

Вимикачі навантаження вибирають за пунктами 1) – 3) і перевіряють на стійкість при наскрізних струмах КЗ за пунктами 5) та 6), а вибір комутаційної здатності за пунктом 4) полягає у виконанні умов

де І_{ном.вимик} і І_{ном.вмик} – номінальні струми вимикання і вмикання відповідно.

Номінальний струм вимикання звичайно не перевищує номінального струму вимикача навантаження.

Запобіжник

Запобіжник має струмообмежувальну дію (величина струму КЗ не досягає максимальної очікуваної розрахункової величини), тому на стійкість до наскрізних струмів КЗ за пунктами 5) та 6) перевіряти його непотрібно, але згідно з пунктом 4) перевіряється умова

де І_{ном.вимик} – номінальний струм вимикання при нормованих умовах роботи;

І_п(t) – значення періодичної складової струму КЗ для часу t.

Як апарат захисту запобіжник повинен бути вибраний з урахуванням його захисної характеристики. Таким чином, номінальний струм плавкої вставки І_{ном.вст} при захисті трансформаторів вибирають не тільки з урахуванням форсованого режиму, але й перехідних процесів вмикання трансформатора

,

а номінальний струм патрона

Якщо зазначені вище умови виконуються і запобіжник здатний вимкнути найменший можливий аварійний струм даного ланцюга, то ланцюг захищений.

Трансформатор струму

Заздалегідь по номінальній напрузі і максимальному струму заданого ланцюга, вибирають трансформатор струму з табл.П4.5 [1] і проводять перевірку вибраного ТА :

- по напрузі установки: U_уст ≤ U_ном.ТА, кВ;

- по струму: I_норм ≤ I_ном.ТА; I_max ≤ I_ном.ТА, кА ;

- по електродинамічній стійкості: i_у ≤ I_дин, кА ;

- по термічній стійкості: В_к ≤ I_тер² · t_тер, кА²·с ;

- по класу точності;

- по вторинному навантаженню: r₂ ≤ z_2ном, Ом, де

r₂ - вторинне навантаження ТА, виписана з табл.4.11. [3] для заданої

підстанції;

z_2ном - номінальне допустиме навантаження вибраного ТА в заданому класі точності: z_2ном = S_{2 ном} / I_{2 ном}, Ом.

Послідовність перевірки вибраного ТА по вторинному навантаженню:

1) складається схема підключення вибраних приладів до ТА різних фаз;

2) складається таблиця 6. навантажень ТА різних фаз, приведена нижче:

Таблиця 3.2. Вторинне навантаження трансформатора струму.

Таблиця 3.2.

Найменування прилада	Тип прилада	Навантаження фазы S2, ВА
		А	В	С
РАЗОМ

Тип приладів і споживану потужність струмової обмотки вибирають з таблиці 3.3.

Таблиця вторинних навантажень трансформатора струму.

Таблиця 3.3.

Найменування приладу	Тип приладу	Навантаження фазы S2, ВА
		А	В	С
Амперметр	Э-335	0,5	0,5	0,5
Лічильник активної енергії	И-670	2,5	-	2,5
Лічильник реактивної енергії	И-676	2,5	-	2,5
ВСЬОГО		5,5	0,5	5,5

3) по складеній таблиці навантажень визначається найбільш завантажена фаза і знаходиться загальний опір приладів по формулі:

r = S₂ / I²_{2 ном}, Ом, де

S₂ - вторинне навантаження найбільш завантаженої фази ТА.

4. з умови z_2ном а r_пров + r_приб + r_к, знаходять r_пров= z_2ном + r_приб + r_к, де

r_пров - опір провідників, Ом ;

r_прил - опір приладів, Ом ;

r_к - опір контактів, що приймається при кількості до трьох приєднаних приладів рівним r_к = 0,05 Ом, а при трьох і рівнішим r_к = 0,1 Ом;

5) визначають розрахункове значення перетину сполучних дротів:

де

Ρ_міді - питомий опір міді, ρ_міді = 0,0175 Ом · м / мм²;

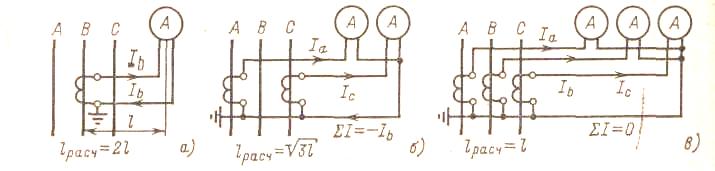

L_расч - розрахункова довжина, залежна від схеми з'єднання трансформаторів струму

з рис.3.1.

Рисунок 3.1

Довжину сполучних дротів L від ТА до приладів (в один кінець) приймають для різних приєднань по таблиці №15Д.

По умові міцності перетин дроту не повинен бути менше за 4мм для алюмінієвих жив і 2,5мм для мідних жив (ПУЭ п.3.4.4.).

6) знаходять дійсний опір дротів з урахуванням вибраного

стандартного перетину сполучних дротів:

де

r_{пров.действ}. - перетин проводу, вибраний по умові міцності, згідно ПУЕ.

7) Набутого дійсного значення опору дроти підставляють в умову :

Якщо умова не дотримується, то необхідно вибирати другий вимірювальний трансформатор струму з більшим допустимим вторинним навантаженням.
