Исследование влияния сопротивления тела человека на величину тока при прикосновении его к одной из фаз в аварийном режиме.
а) |
|
б) |
|
|
|

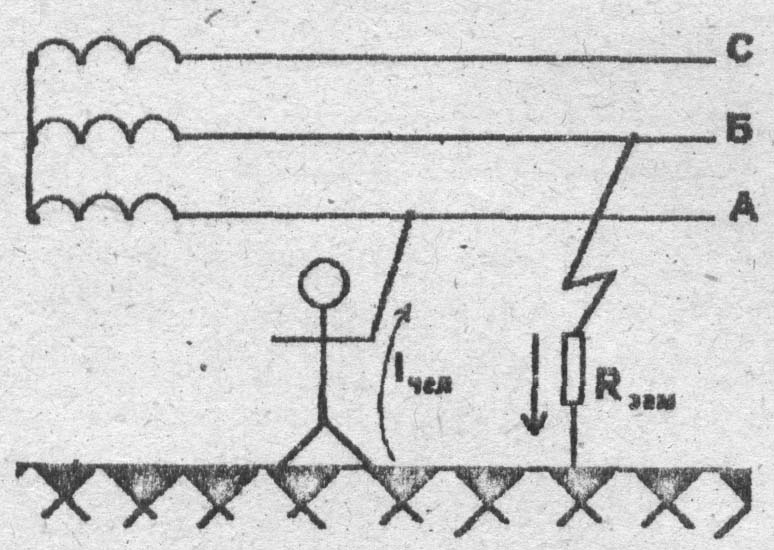

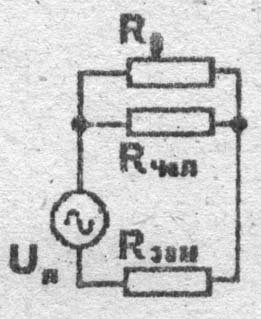

Рис.4. Прикосновение человека к проводу трехфазной сети с изолированной нейтралью при аварийном режиме: а) схема сети; б) эквивалентная схема |
Таблица 4
Режим работы |
Результаты измерений для фазы Б Rзам = 0,1 Ом |
||||||
Аварийный |
Rчел, кОм |
1 |
2 |
3 |
4 |
5 |
6 |
Iчел, мА |
70 |
61 |
47 |
39 |
35 |
32 |
Исследование опасностей прикосновения человека к одной из фаз трёхфазной сети переменного тока с глухозаземлённой нейтралью.
а) |
|
б) |
|
|
|

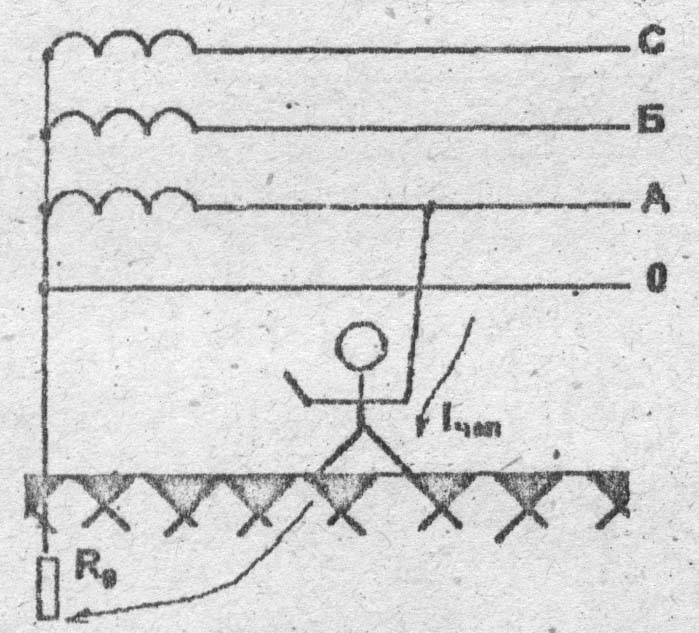

Рис.5. Прикосновение человека к одной из фаз трёхфазной сети с глухозаземленной нейтралью: а) схема сети; б) эквивалентная схема |
Таблица 5
Режим работы |
Результаты измерений для фазы А R0 = 0,5 Ом |
||||||
Нормальный |
Rчел, кОм |
1 |
2 |
3 |
4 |
5 |
6 |
Iчел, мА |
67 |
56 |
41 |
32 |
27 |
24 |

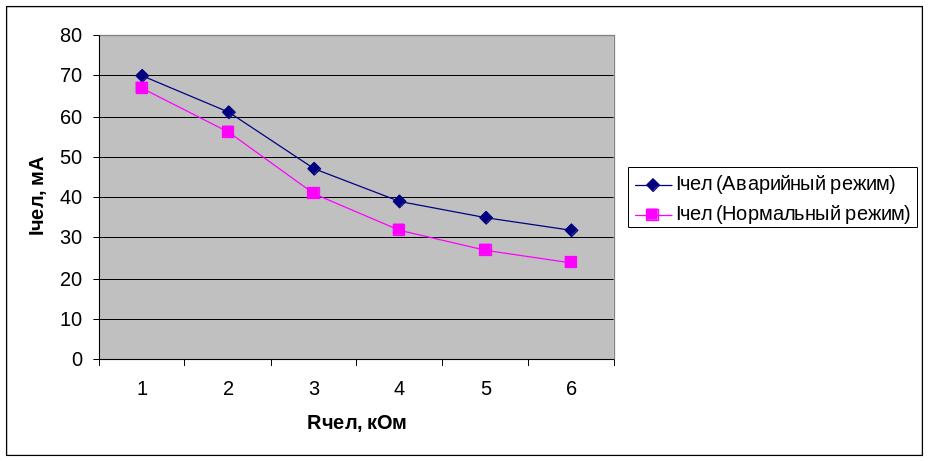

Рис.3. График зависимости Iчел от Rчел при нормальном и аварийном режимах работы.
Вывод: Напряжение, под которым оказывается человек, прикоснувшийся в период аварийного режима к исправной фазе трехфазной сети с изолированной нейтралью, значительно больше фазного и несколько меньше линейного напряжения сети
сопротивление изоляции не влияет на величину тока, проходящего через человека, так как человек включен параллельно сопротивлению изоляции. Прикосновение человека к исправной фазе сети с заземленной нейтралью в период аварийного режима более опасно, чем при нормальном режиме.
Исследование сети с изолированной нейтралью, работающей в аварийном режиме.
а) |
|
б) |
|
|
|

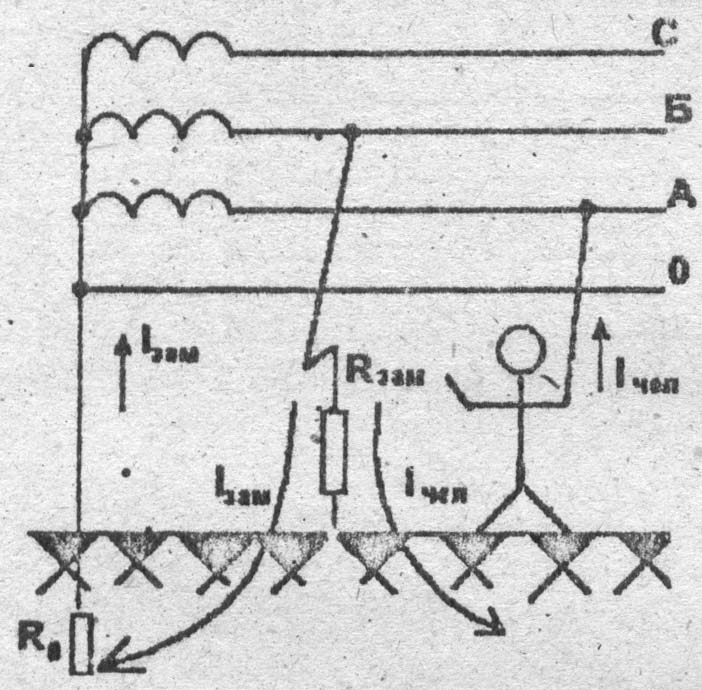

Рис.6. Прикосновение человека к фазному проводу трёхфазной сети с заземлённой нейтралью при аварийном режиме: а) схема сети; б) эквивалентная схема |
Таблица 6
Режим работы |
Результаты измерений для фазы А R0 = 0,5 Ом, Rзам = 0,1 Ом |
||||||
Аварийный |
Rчел, кОм |
1 |
2 |
3 |
4 |
5 |
6 |
Iчел, мА |
76 |
65 |
50 |
41 |
36 |
34 |
Исследование устройства непрерывного контроля сопротивления изоляции.
Таблица 7
Наименование фазы |
Результаты измерений Rизм, МОм |
Rдоп, МОм |
А |
800 |
0,5 |
Б |
0,8 |
|
С |
10*10-6 |
