    1. Порядок выполнения и рекомендации по выполнению.

Лист 1. Условные графические обозначения материалов.

На листе формата А4 (лист располагать только вертикально) с левой стороны вычертить прямоугольники размером 20×40мм количеством 8 шт, в которых изобразить графические обозначения строительных материалов по ГОСТ 2.306-68.

Лист 2. Условные графические обозначения строительных элементов.

На листе форматА3 (лист расположить горизонтально), в масштабе 1:100 согласно ГОСТ 21. 501.- 93 вычертить:

- окна с четвертью и без четверти в плане и разрезе, размер проема принять 1200×1500, толщину стены принять 510мм;

- двери с четвертью и без четверти в плане и разрезе, однопольные, размер проема принять 100×2100, толщину стены принять 510мм;

- пандус;

- вентиляционные каналы, дымоходы, толщину стены принять 510мм;

- сантехническое оборудование (унитаз, раковину и ванну);

- лестницу в плане и разрезе в масштабе 1:200;

Лист 3. Расчет лестницы.

На формате А4 в масштабе 1:100 вычертить расчет лестницы по рис.12 и изобразить нижний, промежуточный и верхний марши по ГОСТ 21. 501.- 93.

Основную надпись на листах 1,2 и 3 выполнить по форме 4, при этом графу 3 и 4 не заполнять, а в графе 2 написать наименование листа.

Лист 4. Архитектурно-строительный чертеж.

На формате А1 по своему варианту (Приложение 2) выполнить план, фасад, разрез по лестнице, конструктивный узел и экспликацию. Прежде чем приступить к выполнению задания, внимательно прочитайте пояснения, в которых описываются материал и толщина перегородок, наружных стен и др., указываются размеры дверных и оконных проемов.

Постарайтесь равномерно распределить изображения на листе.

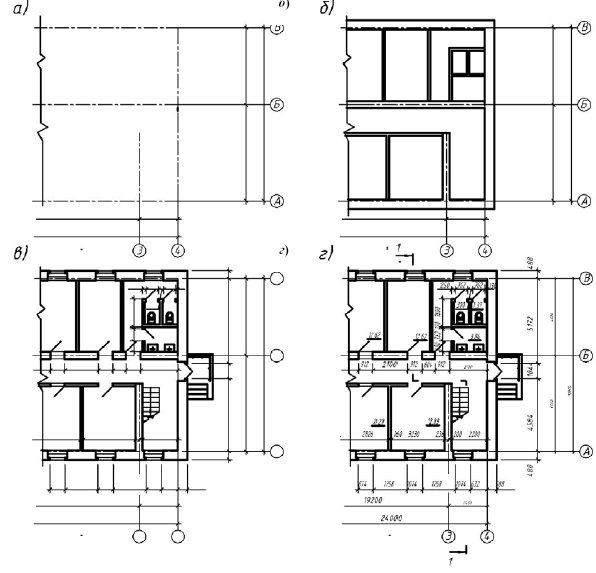

Начинать выполнять задание следует с плана этажа в М 1:100, последовательность построений представлена на рисунке 34. Нанесите сетку координационных осей, а затем, согласно привязке, постройте несущие стены. Размеры между перегородками и другие отсутствующие размеры возьмите по масштабной линейке, которая имеется на листе задания.

Рисунок 34. Последовательность вычерчивания плана этажа..

В последнюю очередь нанести размеры, наружные и внутренние размерные цепочки. В левом нижнем углу помещений поставить их площадь и подчеркнуть. Правила простановки размеров см. разделы 1.4 и 1.8.

Фасад вычерчивается в том же масштабе, что и план здания. При выполнении задания фасад располагают над планом с сохранением проекционной связи. Размеры проемов переносятся с плана, а высота поемов берется из спецификации, представленной в описательной части. На чертеже фасада должны быть изображены все элементы, находящиеся выше поверхности земли. Фасады именуются по крайним разбивочным осям, например «Фасад 1 – 4». Маркировочные кружки, обозначающие крайние оси, располагаются на расстоянии 14 мм от нижней линии контура фасада. На чертеже фасада проставляются высотные отметки. Линия земли выполняется толщиной 1,5S.

Разрез по лестнице (в заданиях где есть лестница) соответственно 1-1или 2-2 выполняться в масштабе М 1:100 в виде так называемого «архитектурного разреза», где, в отличие от «конструктивных», не показывается конструктивное решение отдельных элементов, в частности, перемычек, перекрытий и др. Перекрытие и покрытие здания изображаются своими внешними контурами условно, как бы выполненными с капитальными стенами.

Рисунок 35. Последовательность вычерчивания разреза.

Вычерчивать разрез нужно до того, как на плане будет построена лестничная клетка. Лестничная клетка вычерчивается одновременно и на плане, и на разрезе. Разрез выполняется в порядке, представленном на рис.35. Проводят вертикальные разбивочные оси основных несущих конструктивных стен. Перпендикулярно разбивочным осям чертят горизонтальные линии на уровне: поверхности земли, пола всех этажей и, условно, верха чердачного перекрытия и карниза (рис. 35, а). Наносят тонкими линиями контуры наружных и внутренних стен, перегородок, которые входят в разрез, а также высоты междуэтажных и чердачного перекрытий и конька крыши (рис. 35, б). Намечают в наружных и внутренних стенах и перегородках оконные и дверные проемы, а также видимые дверные проемы и другие элементы, расположенные за секущей плоскостью. Проводят выносные и размерные линии, знаки для простановки высотных отметок (рис. 35, в). На разрезы наносят размеры, характеризующие высоту помещений и отдельных элементов зданий. При этом внутренние размеры внутри контура здания, наружные – за контуром, опирающейся вершиной в горизонтальную линию (выноску) того или иного уровня.

Цифры, характеризующие высоту уровней, проставляются в метрах. За нулевую отметку условно принимают отметку пола 1-го этажа. Отметку проставляют с точностью до 3-х знаков после запятой. Числовые значения отметок плоскостей, лежащих ниже нулевого уровня, обозначают со знаком «минус», выше – со знаком «плюс». Правила простановки размеров см. разделы 1.4, 1.8 и 1.11.

Узел замаркировать на разрезе и вычертить в масштабе, указанном в задании.

Экспликация выполняется по форме рис.16.

Лист 5. План благоустройства.

(форматА4).

План благоустройства выполняют к листу 4, по своему заданию. Выполнение чертежа начинают с нанесения осей улиц, окружающих квартал, и их пересечений. После этого к ним привязывают и вычерчивают контуры зданий, а затем внутриквартальные проезды и детские площадки, автостоянки, хозяйственные постройки элементы озеленения.

На плане благоустройства изобразить «розу ветров», инженерные сети (водопровод с подводом к зданию).

Заполнить спецификацию.
