III. Синтез структурной схемы усилительно-преобразовательного блока (уб) и расчет основных параметров

В настоящее время почти исключительно применяются супергетеродинная схема усилительно-преобразовательного блока, позволяющая осуществлять основное усиление и фильтрацию на низкой промежуточной частоте. Благодаря двум преобразованиям частоты обеспечивается высокая избирательность по зеркальному и соседнему каналам приема.

Так как требуется обеспечить беспоисковую и бесподстроечную работу приемного тракта в диапазоне рабочих частот, то в структурной схеме (рис. 3) УБ следует предусмотреть:

1. разбиение частотного диапазона на n поддиапазонов с установкой на каждый частотный поддиапазон входной цепи (ВЦ) и одного каскада усилителя сигнала радиочастоты (УРЧ) (этим обес­печивается одинаковое усиление и избирательность в рабочем диа­пазоне);

2. установку коммутаторов, осуществляющих подключение соот­ветствующих ВЦ и УРЧ для установленной рабочей частоты (тем самым время перестройки УБ сведено к минимальному значению);

3. наличие унифицированного синтезатора частот, обеспечива­ющего формирование высокостабильных опорных частот первого и второго преобразователей частоты, а также автоматическую настройку приемника на заданную частоту с помощью систем АПЧ;

4. один каскад УПЧ1 и. необходимое число каскадов УПЧ2, обеспечивающих необходимый коэффициент усиления сигнала;

5. схему АРУ, обеспечивающую требуемый динамический диапазон приемника;

6. демодулятор, тип которого определяется способом модуляции сигнала;

7. декодирующее устройство, предоставляющее собой вторую решающую схему и осуществляющее обнаружение и исправление ошибок принятом сообщении.

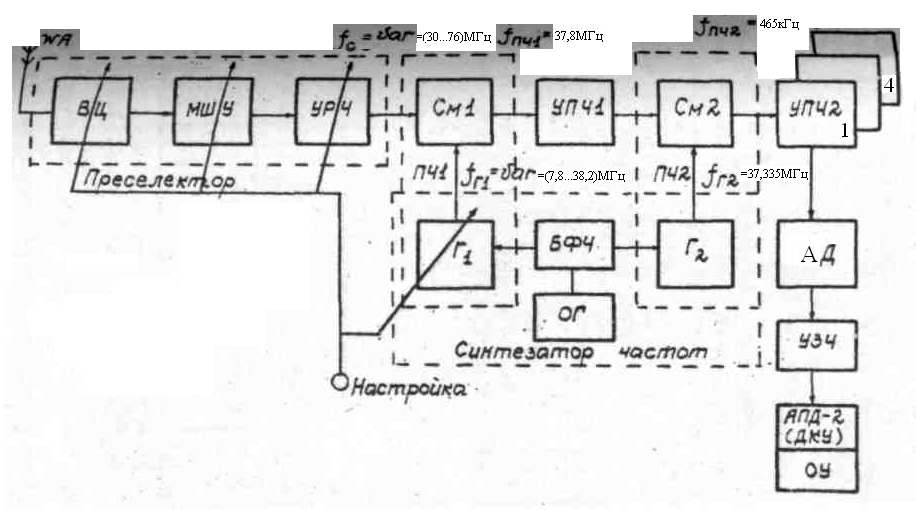

Рис. 3. Структурная схема приемника

Число поддиапазонов рассчитывается, как правило, способом равных частотных интервалов; , (17)

где - частотный интервал одного поддиапазона, выбираемый для метрового диапазона волн порядка .

Номиналы промежуточных частот f_пч1 и f_пч2 определяются по соотношениям

, (18)

МГц, но мы выбираем стандартное значение [3]

, (19)

где - параметр рассогласования антенно-фидерного тракта и входа радиоприемника (при настроенной антенне в режиме согласования );

- требуемое подавление зеркальной помехи в разах;

- добротность контура;

- функция числа каскадов УПЧ;

- полоса пропускания приемника.

В профессиональной аппаратуре приняты следующие значения f_пч2: - 465 кГц для радиовещательных приёмниках АМ сигналов (диапазон метровых волн).

Для определения значения необходимо определить число каскадов УПЧ2. При этом учитываем, что уровень сигнала на входе демодулятора составляет В, а уровень входного сигнала приемника В. Тогда требуемый коэффициент усиления равен:

(20)

Чтобы обеспечить заданное значение необходимо увеличить число каскадов УПЧ2. Для этого были выбраны четыре УПЧ2 с парами расстроенных каскадов (n=4):

, но т.к. это значение не попадает в рекомендованные границы, выбираем стандартное значение [3] - .

Найдем частоты опорных генераторов:
