Вводная лекция 1
1.1. Виды изделий и их структура
В соответствии с ГОСТ 2.101 – 68 Изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии.
Изделия, в зависимости от их назначения, делят на изделия основного производства и изделия вспомогательного производства.
К изделиям основного производства следует относить изделия, предназначенные для поставки (реализации).
К изделиям вспомогательного производства следует относить изделия, предназначенные только для собственных нужд предприятия, изготавливающих их.
Изделия, предназначенные для поставки (реализации) и одновременно используемые для собственных нужд предприятием, изготавливающим их, следует относить к изделиям основного производства.
Устанавливаются следующие виды изделий: а) детали; б) сборочные единицы; в) комплексы; г) комплекты; Изделия, в зависимости от наличия или отсутствия в них составных частей, делят на: а) неспецифицированные (детали) - не имеющие составных частей; б) специфициpованные (сборочные единицы, комплексы, комплекты) - состоящие из двух и более составных частей.).

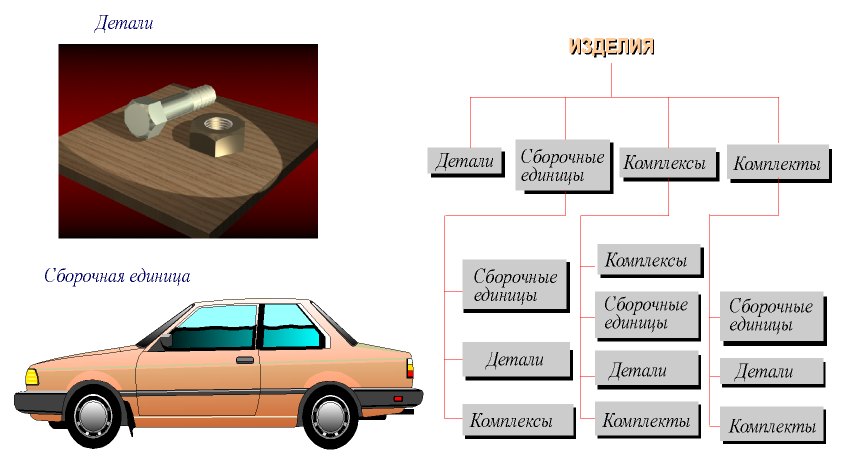

В иды и структура изделий представлены на схеме (pис. 1.1)
рис.1.1
ДЕТАЛЬЮ называется изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций, например: валик из одного куска металла, литой корпус и т.д.
СБОPОЧHОЙ ЕДИHИЦЕЙ называется изделие, составные части которого соединяют между собой на предприятии посредством сборочных операций (свинчивание, клепка, сварка и т.п.), например: автомобиль, станок, маховичок из пластмассы с металлической арматурой. К сборочным единицам, при необходимости, также относят:
а) изделия, для которых конструкцией предусмотрена разборка их на составные части предприятием-изготовителем, например, для удобства упаковки и транспортирования.
б) совокупность сборочных единиц и (или) деталей, имеющих общее функциональное назначение и совместно устанавливаемых на предприятии-изготовителе в другой сборочной единице;
в) совокупность сборочных единиц и (или) деталей, имеющих общее функциональное назначение и совместно уложенных на предприятии-изготовителе в укладочные средства.
КОМПЛЕКСОМ называются два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций, например: цех-автомат, корабль, бурильная установка.
КОМПЛЕКТОМ называются два и более изделий, не соединенных на предприятии-изготовителе сборочными операциями и представляющих собой набор изделий, которые имеют общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструмента и принадлежностей и т.д.
Раздел 1.2 виды и комплектность коhстpуктоpских докумеhтов Графические кд
Любые изделия могут быть изготовлены только на основании определенных конструкторских документов. К конструкторским документам относятся графические и текстовые документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки, изготовления, контроля, приёмки, эксплуатации и ремонта.
