Среднеарифметическое отклонение профиля

Ra- это среднее арифметическое абсолютных значений отклонений профиля в пределах базовой длины.

где n - число выбранных точек профиля на базовой длине; Yi - абсолютные значения отклонений профиля.

Высота неровностей профиля по 10 точкам

Rz- это сумма пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины.

		Качество поверхности
Физико-химические характеристики							Геометрические характеристики
Микроструктура							Отклонение формы (макрогеометрия)
Микротвердость							Волнистость
Поверхностные напряжения							Шероховатость (микрогеометрия)
Химический состав и др.

Рис.4.1. Классификация физико-химических и геометрических характеристик качества поверхности

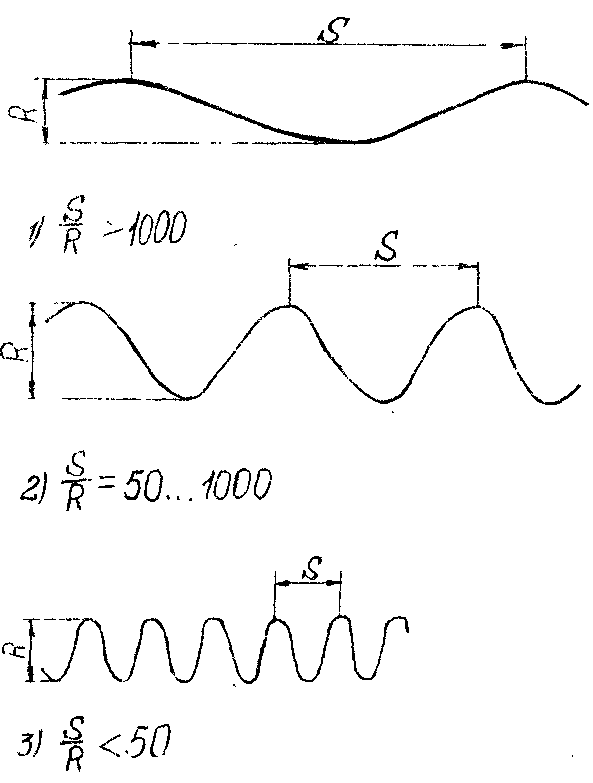

Рис. 4.2. Классификация геометрических характеристик качества поверхности: I- отклонения формы (макронеровности); 2- волнистость; 3- шероховатость (микронеровности); S- шаг неровностей, R- высота неровностей

где Ypmi- высота i-го наибольшего выступа профиля; Yvmi- глубина i-й наибольшей впадины профиля.

Наибольшая высота неровностей профиля Rmax

R_max- это расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины (рис. 3.3).

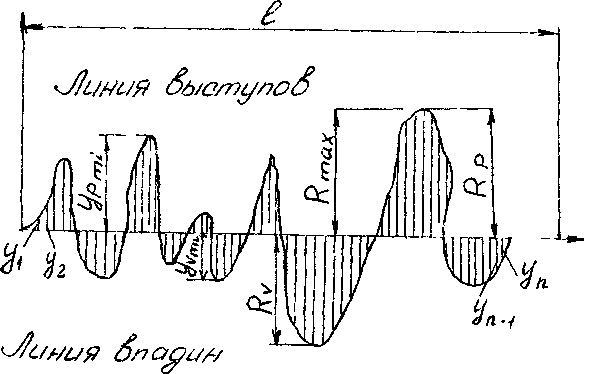

Рис.4.3. Наибольшая высота неровностей профиля Rmax в пределах базовой длины L: Rр - высота наибольшего выступа профиля; Rv - глубина наибольшей впадины профиля

4.1.2. Шаговые параметры

Средний шаг Sm неровностей профиля

S_m- это среднее значение шага неровностей по средней линии m в пределах базовой длины (рис. 4.4).
