Кабельные боксы, описание боксов, назначение.

Боксы кабельные телефонные БКТ предназначены для включения кабелей со свинцовой или пластмассовой оболочкой для дальнейшей установки плинтов и защиты элементов кабеля и плинтов от механических повреждений и влаги. Также они предназначены для разделки кабелей при переходе с магистральных кабелей на распределительные кабели телефонных сетей. Устанавливаются в телефонных распределительных шкафах типа ШР-Х, ШРМ-Х и ШРП-Х. Бокс состоит из литого алюминиевого корпуса, вводной трубки, крышки и плинтов.

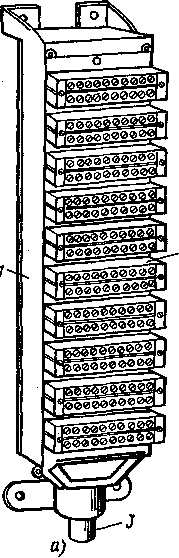

Бокс БКТ представляет собой чугунную коробку со съемной задней крышкой (рис. 1а).

На лицевой стенке бокса прорезаны окна, в которых укреплены пластмассовые колодки со сквозными клеммами, называемые плинтами. С наружной стороны плинта сквозная клемма имеет винт для присоединения проводника, а с внутренней - металлическую луженую пластинку с отверстием (перо), к которой припаивают жилу кабеля. В нижней части бокса сделано отверстие с запрессованной луженой стальной втулкой, через которую конец кабеля вводят внутрь бокса и закрепляют его во втулке. Каждая колодка снабжена 20 клеммами, расположенными в два ряда, для включения 10 пар жил.

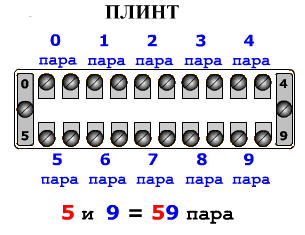

Боксы выпускают емкостью 100×2, 50×2, 30×2 и 20×2. Соответственно на них установлено 10, 5, 3 и 2 плинта. Нумерация плинтов на боксах и пар на плинтах начинается с нуля, как показано на рис. 1б.

Боксы устанавливают обычно в помещении или в специальных шкафах, называемых распределительными. Корпус бокса снабжен лапками для укрепления его болтами на каркасе распределительного шкафа.

Высокое качество пластмассы, из которой изготовлены плинты обеспечивает надежную прочность изоляции, которая составляет не менее 100000 МОм. Этот параметр сохраняется и при эксплуатации боксов в шкафах ШР на открытом воздухе.

После распайки плинта необходимо тщательно удалить остатки флюса спиртобензиновой смесью 1:1. Кислотосодержащие флюсы применять не рекомендуется.

Срок службы боксов ориентировочно составляет 50 лет.

Для монтажа (зарядки) боксов типа БКТ применяются кабели ТПП, ТППэп, ТГ (с бумагомассной изоляцией жил) соответствующей емкости: 10×2, 20×2, 30×2, 50×2 или 100×2. Применение кабеля ТПВ допускается только, если он нигде далее не подлежит прокладке в кабельной канализации или непосредственно в земле.

После электрических проверок и измерений с конца кабеля, которым заряжается бокс, снимают оболочку, экранную ленту, поясную изоляцию на длине, превышающей на 200 - 300 мм высоту бокса. У обреза оболочки сердечник перевязывают отрезком прошпаренного миткалевого бинта, куском сухой, чистой полиэтиленовой ленты или обрезком поясной изоляции, снятой с конца кабеля. Если кабель слишком свободно входит во втулку бокса, то его на длине втулки обматывают несколькими слоями липкой пластмассовой ленты. Кабель вводят в бокс так, чтобы обрез оболочки выступал на 3 - 5 мм за внутреннюю кромку стальной втулки.

Экранную проволоку загибают у обреза пластмассовой оболочки, заводят в щель между кабелем и внутренней поверхностью втулки, загибают на наружную ее поверхность, делают по ней два оборота и припаивают припоем ПОССу-30-2. Все остальные операции ввода кабелей во втулки боксов выполняются аналогично описанным выше применительно к зарядке распределительных коробок.

При повивной скрутке сердечников жилы кабелей 20×2, 30×2, 50×2, 100×2 распределяются по плинтам боксов соответствующей емкости в порядке, показанном на рис. 2.

При пучковой скрутке сердечников кабелей элементарные пучки 10×2 расшиваются на плинты боксов от верхнего (нулевого) к нижним соответственно, начиная от центра сердечника к его периферии (рис. 3).
