4. Розрахунок дорожнього одягу на міцність при пружньому прогині.
При розрахунку на міцність враховують інтенсивність руху автомобілів різних марок у двох напрямках, яку приводять до еквівалентної дії розрахункового навантаження (приведений автомобіль) на одну смугу проїзної частини.
;
де: - коефіцієнт, що враховує кількість смуг руху та розподіл на них руху;
n – загальна кількість транспортних засобів різних марок у складі потоку;
- інтенсивність руху кожної марки;
- сумарний коефіцієнт приведення дії приведеного навантаження.
В разі необхідності, окремою методикою визначається сумарний коефіцієнт для автомобілів.
Конструкція дорожнього одягу задовольняє потреби надійності та міцності за критерієм пружного прогину якщо:
;
;
де: - коефіцієнт міцності дорожнього одягу;
- загальний модуль пружності конструкцій;
- потрібний модуль пружності (визначають по номограмі) в залежності від інтенсивності розрахункових автомобілів та категорії дороги.

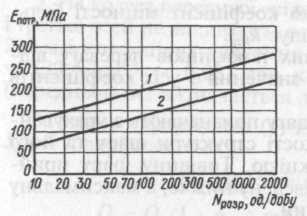

Номограма для визначення потрібного модуля пружності :
Під навантаження (статичне) на вісь 10,0 тс;
Під навантаження (статичне) на вісь 6,0 тс;
Результат одержаний по номограмі порівнюють з мінімальним, що пропонується для різних категорій доріг і покриттів.

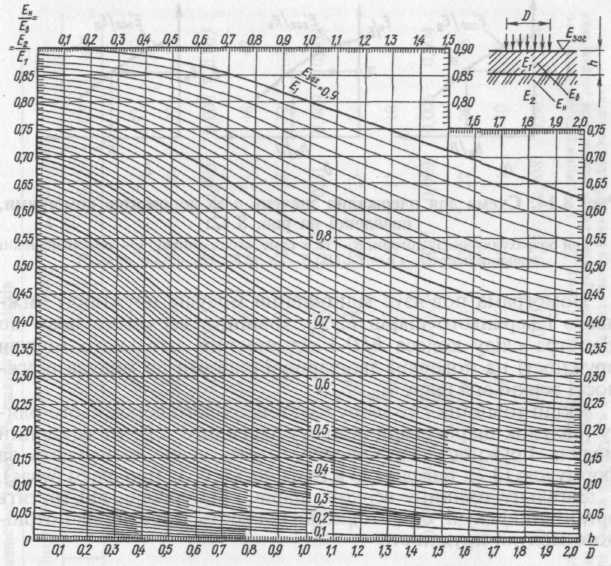

Для подальших розрахунків приймають більше з цих значень. Кожний шар конструкції дорожнього одягу розглядають як верхній шар із своїм , а всю конструкцію, що лежить нижче, як верхній шар (з модулем ) при двошаровому напівпросторові. В розрахунках використовується номограма для визначення загального модуля пружності двошарової системи , яка пов’язує величини модулів пружності верхнього та нижнього шарів ( / ), співвідношення( ) товщини шару та діаметру сліда, та величину загального модуля пружності на поверхні двошарової системи .
В залежності від завдання, розрахунок конструкції дорожнього одягу можна починати з верхніх шарів до нижніх, з визначенням товщини нижнього шару, або в зворотньому напрямку з визначенням загального модуля пружності конструкції дорожнього одягу.
Так можливо визначити товщину проміжного шару, рахуючи зверху до розрахункового шару, а потім знизу.
ВАРІАНТ 1
Приймаємо таку конструкцію дорожнього одягу:
8см – Асфальтобетон, Е=2500Мпа;
18см – Щебінь оброблений просочуванням, Е=400…600Мпа;
20см – вапняк, Е =150…250Мпа;
? – Пісок, Е=120…140Мпа;
ВАРІАНТ 2
Приймаємо таку конструкцію дорожнього одягу:
8см – Асфальтобетон, Е=2500Мпа;
18см – Щебінь оброблений просочуванням, Е=400…700Мпа;
22см – вапняк, Е =150…200Мпа;
? – Пісок, Е=120…140Мпа;
ВАРІАНТ 3
Приймаємо таку конструкцію дорожнього одягу:
8см – Асфальтобетон, Е=3000Мпа;
20см – Щебінь оброблений просочуванням, Е=400…700Мпа;
22см – висівки, Е =150…200Мпа;
? – Пісок, Е=120…140Мпа;
