Введение

Привод дискового питателя служит для передачи крутящего момента. При проектировании привода мы выбираем редуктор, электродвигатель и муфту. Редуктор – механизм, служащий для уменьшения частоты вращения и увеличения вращающего момента.

Выбираем двухступенчатый редуктор по развернутой схеме. Такие редукторы наиболее просты в конструктивном отношении и поэтому являются самыми распространенными. Колеса редукторов выполняются с прямыми и косыми зубьями. Редукторы имеют небольшие габариты в поперечном направлении, допускают выведение валов в одну, разные и обе стороны, обеспечивают КПД.

Недостатки:

1. Относительно большие габариты в осевом направлении.

2. Сильно разнящиеся усилия в опорах одного о того же вала из-за несимметричного расположения колес относительно опор.

3. Увеличение размеров подшипников.

4. Значительная неравномерность распределения нагрузки по длине контактных линий зубьев в результате влияния перекосов при несимметричном расположении колес относительно опор.

Также выбираем упруго-предохранительную муфту по Т_ном быстроходного вала.

Муфта упруго-предохранительная служит для ослабления ударных нагрузок и защищает привод от непредусмотренных перегрузок.

Дано: Р_вых = 3,5 кВт – выходная мощность

n_вых = 11 об/мин – скорость вращения питателя

D = 1000 мм – диаметр питателя

срок службы – 10 лет

К_г = 0,8 – коэффициент использования в течение года

К_с = 0,7 – коэффициент использования в течение суток

ПВ = 100%

Тпуск/Тном = 1,2 – кратность пускового момента

Режим нагружения – средний нормальный

1. Выбор электродвигателя

а) Р_эд = Р_вых/_общ

_общ = _{1 *} _{1 *} _{2 *}_{2 *} _{3 *} _п = 0,98*0,98*0,97*0,97*0,97*0,99 = 0,867

₁ = 0,98 – КПД муфты

₂ = 0,97 – КПД зубчатой передачи

₃ = 0,97 – КПД конической передачи

_оп = 0,99 – КПД подшипников

На основании требуемой мощности по каталогу выбирается электродвигатель с частотой вращения вала предпочтительно из ряда синхронных частот: nc = 750; 1000; 1500; 3000 об/мин.

Электродвигатель: 4А100L4Y3

1. Тип закрытый обдуваемый двигатель

2. Частота вращения вала э. д.:- 716 об/мин, синхронная частота вращения - 750 об/мин

3. Номинальная мощность - Р_эд = 4 кВт

4. Тпуск/Тном = 2,2

Определение общего передаточного числа привода:

U_общ = n_эд/ n_вых=716/11=65,1

Определение частоты вращения:

об/мин

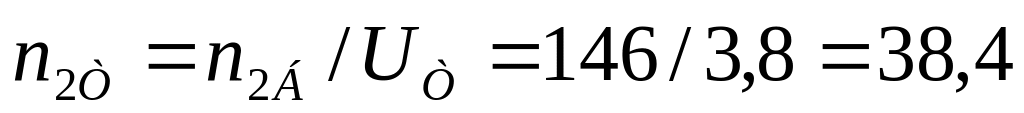

об/мин

об/мин

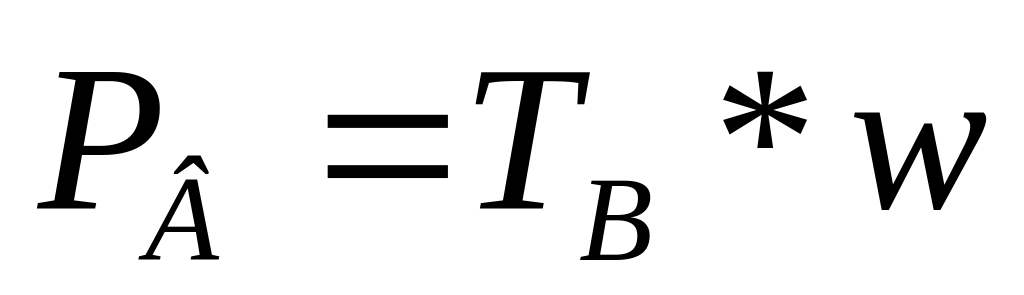

Определение крутящих моментов на валах:

(Нм)

( Н * м )

(Н * м)

(Н * м)

(Н * м)

Срок службы привода:
