Завдання №12

Який негативний зворотний зв’язок має місце в схемі емітерного повторювача:

1. Послідовний за струмом;

2. Послідовний за напругою;

3. Паралельний за струмом;

4. Паралельний за напругою. Вказати номер пункту.

Відповідь: 2

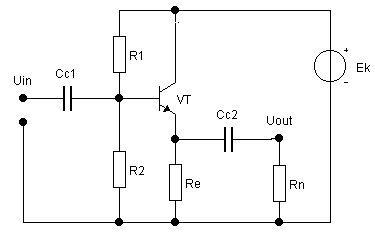

Розв’язання. В зображеній схемі напруга між базою і емітером U_БЕ=U_R2-U_Re, де U_R2 є вхідною, а U_Re є вихідною напругою. Таким чином, напруга між базою і емітером транзистора є різницею між вхідною і вихідною напругами, тобто в схемі має місце від'ємний послідовний зворотний зв'язок за напругою.

З АВДАННЯ №13

Як зміниться коефіцієнт підсилення інвертуючого підсилювача, якщо збільшити R_ВЗЗ вдвічі?

Відповідь: Збільшиться у 2 рази.

Розв’язання. Коефіцієнт підсилення інвертуючого підсилення на операційному підсилювачі визначається відношенням K_Ui=-R_ВЗЗ /R₁, а тому в разі збільшення у два рази R_ВЗЗ коефіцієнт підсилення підсилювача також збільшиться у 2 рази.

ЗАВДАННЯ №14

Я к зміниться коефіцієнт підсилення інвертуючого підсилювача, якщо збільшити R1 вдвічі?

Відповідь: Зменшиться у 2 рази

Розв’язання. Коефіцієнт підсилення інвертуючого підсилення на операційному підсилювачі визначається відношенням K_Ui=-R_ВЗЗ /R₁, а тому в разі збільшення у два рази R₁ коефіцієнт підсилення підсилювача зменшиться у 2 рази.

ЗАВДАННЯ №15

Як одержати неінвертуючим підсилювачем коефіцієнт підсилення К_U=1? (К_U=1+R_ВЗЗ/R1)

Відповідь: R_ВЗЗ=0

Розв’язання. Коефіцієнт підсилення неінвертуючого підсилювача на операційному підсилювачі визначається виразом К_Uн=1+R_ВЗЗ/R1. Для одержання коефіцієнта підсилення рівного одиниці необхідно, щоб R_ВЗЗ/R1=0. Це буде у тому разі, якщо R_ВЗЗ=0.

ЗАВДАННЯ №16

Чому буде дорівнювати коефіцієнт підсилення неінвертуючого підсилювача, якщо R_ВЗЗ=2R1? (К_U=1+R_ВЗЗ/R1)

Відповідь: 3

Розв’язання. Коефіцієнт підсилення неінвертуючого підсилювача на операційному підсилювачі визначається виразом К_Uн=1+R_ВЗЗ/R1. Вразі, якщо R_ВЗЗ=2R1, коефіцієнт підсилення буде дорівнювати 3.

ЗАВДАННЯ №17

При яких умовах коефіцієнт підсилення інвертуючого підсилювача буде дорівнювати –1?

Відповідь: Коли R_ВЗЗ=R1

Розв’язання. Коефіцієнт підсилення інвертуючого підсилення на операційному підсилювачі визначається відношенням K_Ui=-R_ВЗЗ /R₁. а тому при R_ВЗЗ=R₁ коефіцієнт підсилення інвертуючого підсилювача буде дорівнювати -1.

ЗАВДАННЯ №18

Умови самозбудження автогенератора гармонійних коливань: 1) Баланс амплітуд K_U*β=1; 2) Баланс фаз φ_K+φ_β=2πn, де n=0,1,2,... .

Який підсилювач (інвертуючий чи неінвертуючий) необхідно використати в схемі автогенератора, якщо φ_β=0?

Відповідь: Неінвертуючий

Розв’язання. Для виконання умови балансу фаз необхідно, щоб сума фазових зсувів підсилююча φ_K і кола зворотного зв’язку φ_β дорівнювала нулю або кратному 2π. В разі, коли φ_β=0, фазовий зсув підсилювача повинен дорівнювати 0 чи кратному величині 2π. Таку умову задовольняє неінвертуючий підсилювач на операційному підсилювачі, або парне число каскадів підсилювачів на транзисторах за схемою з спільним емітером (найменше число каскадів 2).
