Курсовая работа по предмету

“Судовые электроприводы”

Якорное устройство

Вариант №6

Курсанта НРУ им. И. П. Кулибина

Группы 41 – ЭМ

Моренова Александра

г. 2011-2012

1 Вступление

Якорно-швартовное устройство является одним из наиболее важных судовых устройств, обеспечивающих безопасность эксплуатации судна. Шпилевые и брашпильные устройства предназначены для выбирания и спуска якорей, для выполнения швартовных и других операций. Работа каждого шпилевого и брашпильного электропривода определяется величиной тягового усилия, скоростью выбирания якорной цепи или швартовного троса, длительностью рабочего периода.

С помощью якорно-швартовных механизмов выполняются следующие основные операции:

– отдача якоря (посредством электропривода, свободным травлением и свободным травлением с подтормаживанием тормозом звездочки);

– стоянка на якоре на тормозе цепной звездочки;

– съемка с якоря – подтягивание судна к якорю, отрыв и подъем якоря, втягивание якоря в клюз;

– одновременный подъем двух якорей (только для брашпилей) с половины расчетной глубины стоянки при неодновременном их отрыве от грунта;

– обеспечение швартовки судна при отжимном ветре 5 баллов.

Характерными особенностями электроприводов якорно-швартовных механизмов являются:

– кратковременный режим работы (20–40 мин); стандартная продолжительность одного цикла принята равной 30 мин;

– широкое изменение нагрузки на валу электродвигателя (30–200% номинальной);

– возможность стоянки двигателя под током (0,5–1,0 мин);

– частые пуски электродвигателя (до 120 пусков и торможений в течение часа) и возможные реверсы;

– суммарная продолжительность включения двигателя швартовного механизма за сутки 40–50 мин;

– необходимость саморегулирования частоты вращения электродвигателя при изменении момента сопротивления на его валу.

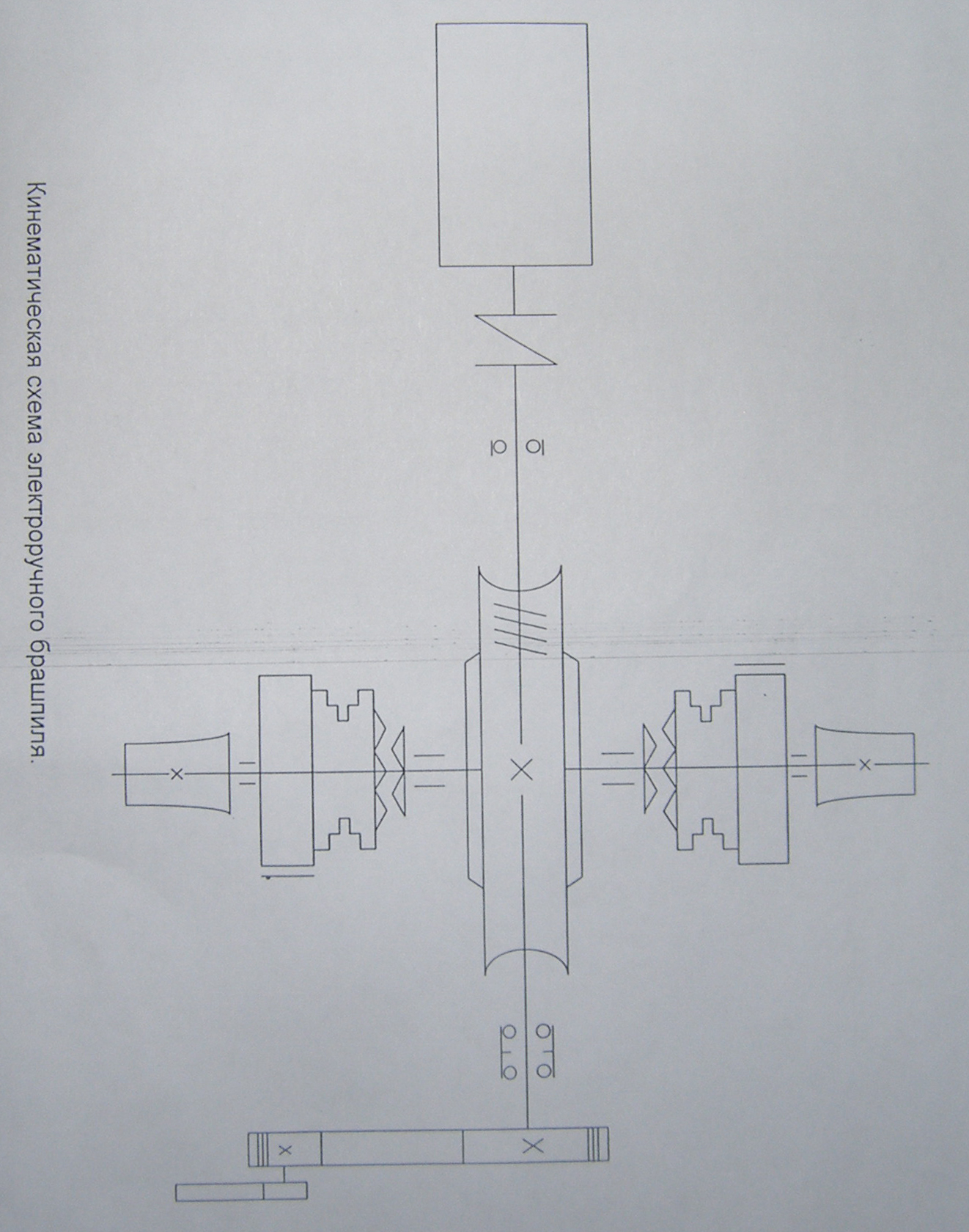

2 Кинематическая схема брашпиля

3 Требования к электроприводам

якорно-швартовных механизмов

К электроприводам якорно-швартовных механизмов предъявляются следующие требования:

– возможность их использования при заданных условиях погоды и моря;

– надежность и безотказность в работе, в частности при колебаниях параметров питающей сети, установленных соответствующими правилами и нормами;

– возможность пуска в ход под полной нагрузкой;

– поддержание необходимого тягового усилия при малых скоростях выби-рания цепи или троса вплоть до полной остановки;

– соразмерность максимального усилия тяги, развиваемого исполнительным электродвигателем, с прочностью цепи или троса;

– получение нормированных скоростей подъема якоря после отрыва от грунта, выбирания швартов и втягивания якоря в клюз;

– способность удержания якоря на весу в случае потери питания электроэнергией;

– обеспечение безопасного спуска якоря на заданную глубину;

– небольшие масса, габариты и стоимость установки;

– удобство и простота управления и обслуживания.

Все якорно-швартовные механизмы обычно выпускаются с электрооборудованием морского исполнения переменного тока 380 и 220 В частотой 50 Гц и постоянного тока 220 В.

Электродвигатели, командоконтроллеры, кулачковые контроллеры и другие элементы электрооборудования, устанавливаемые на палубе, должны быть водозащищенного исполнения; магнитные контроллеры, устанавливаемые в помещениях, должны быть брызгозащищенного исполнения.

Якорно-швартовные механизмы должны допускать возможность оборудования их устройствами для дистанционной (с мостика) отдачи якоря. Они также должны быть снабжены счетчиками длины вытравленной якорной цепи, допускающими установку дистанционных репитеров.

Якорно-швартовные механизмы оборудуются автоматическим тормозом на валу электродвигателя с устройством для ручного растормаживания. Тормоз предназначен для удерживания механизма от разворота, при действии в цепи на звездочке (соединенной с приводом) статического усилия извне, величина которого составляет не менее 1,3–2,0 номинального. Для швартовных шпилей это усилие составляет 1,5 номинального тягового усилия шпиля.

4 Согласно правил Речного Регистра

Якорный механизм должен обеспечивать быструю отдачу якоря, вытравливание якорной цепи нужной длины, торможение её движения и стопорение; отрыв якоря от грунта, его подъем и уборку в клюз; швартовный механизм должен развивать тяговое усилие и скорость швартовного каната, а при стравливании обеспечивать его плавное торможение.

Механизированные якорные и швартовные механизмы должны быть снабжены резервным приводом. Кроме того современные ЯШМ, из соображений безопасности обслуживающего персонала, оборудуют тормозными устройствами (ленточным тормозом, тормозными колодками).

5 Расчётная часть
