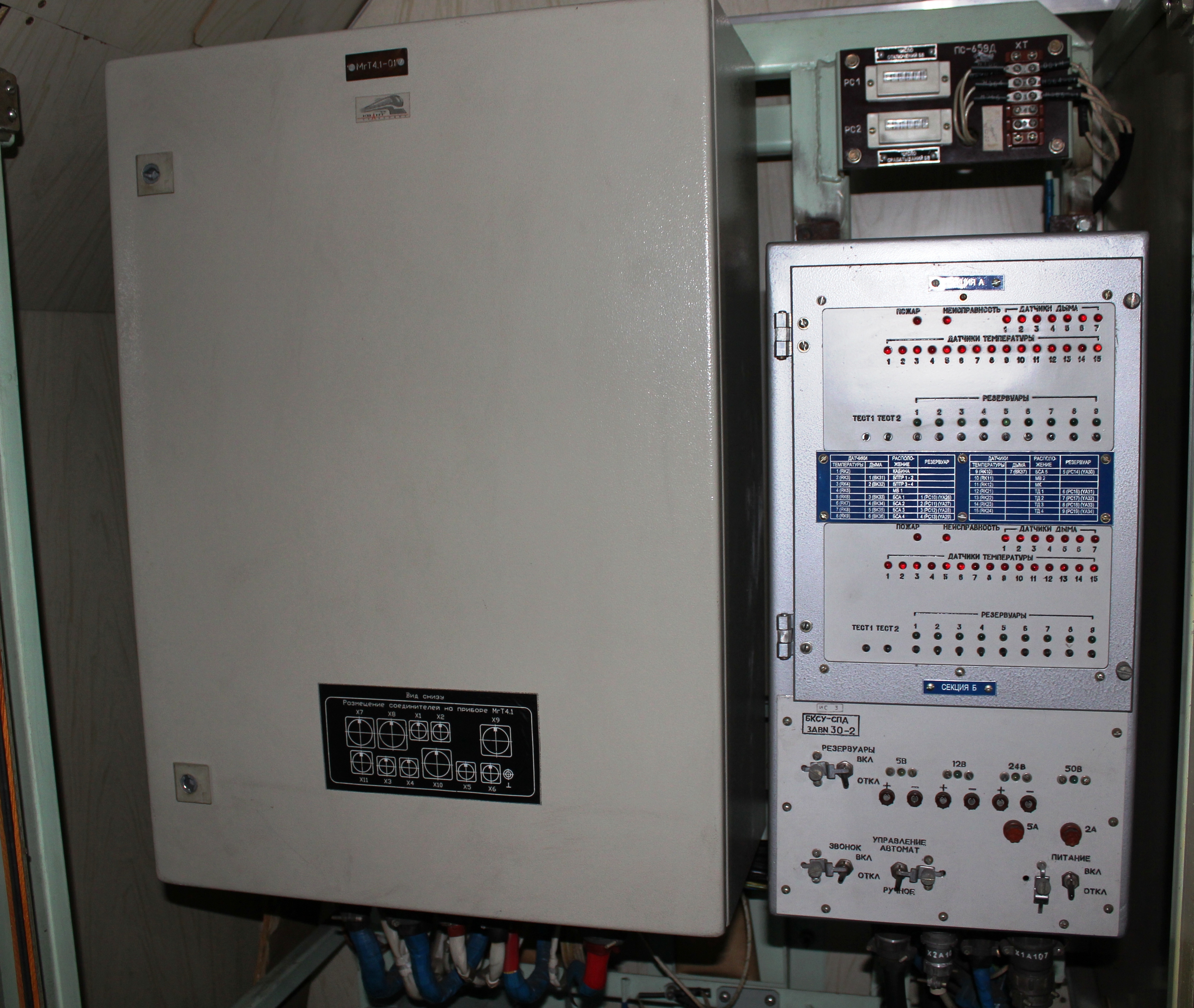

Прибор МгТ4.1 (секция а), МгТ4.1- 01 (секция б) обеспечивает:
приём сигналов от органов управления кабины;
выдачу сигналов на индикаторы панели машиниста;
формирование номера позиции и тип соединения ТД;
Состав сигналов, принимаемых главным прибором
(МгТ 4.1 или МгТ4.1-01)
От управляющих органов кабины.
Наименование сигнала |
Наименование сигнала |
Наименование сигнала |
Наименование сигнала |
Кран машиниста |
SF3 «Цепи управления» |
0 |
Песок 4-е КП |
Срыв ЭПК |
Управлен. включ. |
Вперёд |
Жалюзи откр. |
ЭПК вкл. |
Управлен. откл. |
Назад |
Секция 1 |
SF7сигнализация |
Питание перекл. |
ОП1 |
Секция 1, 2 |
|
Токопр. 1 вкл. |
ОП2 |
Секция 2 |
БВ сек.1 вкл. |
Токопр. 1 откл. |
ОП3 |
Вкл. БВ |
БВ сек. 1 выкл. |
Возврат БВ1 вкл. |
ОП4 |
Откл. БВ |
ТД 1,2 сек. 1 вкл. |
Возврат БВ1 откл. |
Рекуп. П |
Вентил. ТД Н |
ТД 1,2 сек. 1 откл. |
Компрессор 1 вкл. |
Рекуп. СП |
Вентил. СР |
ТД 3,4 сек. 1 вкл. |
Компрессор 1 откл. |
Рекуп С |
Откл. КМ-103 |
ТД 3,4 сек. 1 откл. |
Преобразоват. 1 вкл. |
Реостат Р3 |
SA12откл. |
БПТР сек. вкл. |
Преобразоват. 1 откл. |
Реостат Р2 |
SA12 вкл. |
БПТР сек. откл. |
Возврат БВ2 вкл. |
Реостат Р1 |
Шунт ЭПК вкл. |
БВ сек.2 вкл. |
Возврат БВ2 откл. |
|
Шунт ЭПК откл. |
БВ сек. 2 выкл. |
Компрессор 2 вкл. |
0 |
SB5, SB13 откл. |
ТД 1,2 сек. 2 вкл. |
Компрессор 2 откл. |
-А |
SB5, SB13 вкл. |
ТД 1,2 сек. 2 откл. |
Преобразоват. 2 вкл. |
-1 |
Токопр. 2 вкл. |
ТД 3,4 сек. 2 вкл. |
Преобразоват. 2 откл. |
Ф |
Токопр. 2 откл. |
ТД 3,4 сек. 2 откл. |
SQ1 |
+1 |
Вент. ТД вкл. |
|
Песок 1-я КП |
+А |
Вент. ТД откл. |
Состав сигналов, принимаемых главным прибором
(МгТ 4.1 или МгТ4.1-01)
По управлению индикаторами.
Наименование сигнала |
Наименование сигнала |
Наименование сигнала |
Наименование сигнала |
Компр. токопр. сек. 1 |
Компр. токопр. сек. 2 |
Вентиляц. БПТР сек.1 |
Вентиляц. БПТР сек.2 |
БВ сек. 1 |
БВ сек. 2 |
Диф. Реле БПТР сек 1 |
Диф. Реле БПТР сек 2 |
Диф. реле ТД сек. 1 |
Диф. реле ТД сек. 2 |
Защиты сек. 1 |
Защиты сек. 2 |
Диф.реле всп.маш.сек. 1 |
Диф.реле всп.маш.сек. 2 |
Срыв эл.торм.сек. 1 |
Срыв эл.торм.сек. 2 |
Преобраз. сек. 1 |
Преобраз. сек. 2 |
Отказ УУТЭП |
Ослабление поля |
Заряд АБ сек. 1 |
Заряд АБ сек. 2 |
Буксование |
Ходовая позиция |
Вентиляторы ТД сек.1 |
Вентиляторы ТД сек.2 |
Обрыв ТМ |
Конт-р вент.БПТР |
Компрессор сек. 1 |
Компрессор сек. 2 |
Электр. заторм. |
Перегрузка ТД |
|
|
|
|
