3.2 Действие вр 292 в режиме экстренного торможения

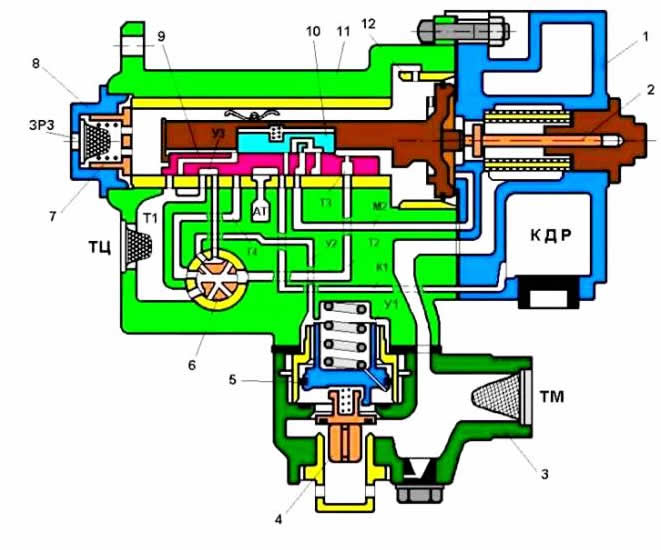

При резком снижении давления в тормозной магистрали, темпом экстренного торможения магистральный поршень быстро перемещается в тормозное положение до упора в прокладку, сжимая пружину буфера и утапливая буферный стержень. Так же быстро перебрасывается и главный золотник. В крайнем тормозном положении выемка У3 сообщит камеру У1 с тормозным цилиндром. Давление на ускорительный поршень сверху резко упадет до нуля. Под давлением магистрального воздуха поршень ускорителя быстро поднимается вверх на 9 мм и увлекает за собой срывной клапан. Клапан отрывается от седла, и тормозная магистраль сообщается с атмосферой. Происходит дополнительная разрядка тормозной магистрали. Канал Т3 главного золотника совпадет с каналом Т2. По этим каналам и через переключательную пробку воздух из запасного резервуара перетекает в тормозной цилиндр. Давление в тормозном цилиндре увеличивается. Одновременно растет давление на поршень ускорителя со стороны камеры У1. Когда давление в тормозной магистрали и камере У1 выровняются, пружина сдвигает поршень ускорителя со срывным клапаном вниз. Посадка клапана 4 на седло происходит тогда, когда давление в тормозной магистрали равно 1,5 – 2,0 кгс/см2. Так при экстренном торможении работает воздухораспределитель на режимах К и Д. На режиме УВ разрядки тормозной магистрали ускорителем нет.
3.3 Охрана труда
Для обеспечения безопасности при выполнении работ по обслуживанию и ремонту тормозного оборудования необходимо прежде всего соблюдать общие для всех работников железнодорожного транспорта правила: проходить от служебных помещений к месту работы на станционных путях и возвращаться обратно только но определенным маршрутам; переходить с одного междупутья на другое в установленных местах; содержать технологическое оборудование, приспособления и инструмент в исправности и т. п. Кроме того, имеются особые правила безопасности для работников разных специальностей, в том числе и для осмотрщиков вагонов и слесарей, связанных с обслуживанием тормозного оборудования. Составы или отдельные вагоны, стоящие на путях, должны быть закреплены башмаками и ограждены сигналами остановки. Там, где нет устройств централизованного ограждения, устанавливают переносные сигналы: днем — красные щиты, ночью — фонари с красным огнем. На сквозных путях состав ограждают с обеих сторон, на тупиковых — со стороны стрелочного перс-вода. Междупутья необходимо систематически очищать от мусора, снега и снятых с вагонов деталей. Стеллажи следует располагать на наиболее широких междупутьях. В темное время суток парковые пути должны быть хорошо освещены. Кроме того, осмотрщики пользуются ручными фонарями. Запрещается приступать к обслуживанию тормозов пассажирского состава до отключения электрического питания системы высоковольтного отопления. Перед заменой воздухораспределителя, выпускного клапана, запасного резервуара, тормозных колодок, башмаков, ремонтом тормозного цилиндра и регулировкой рычажной передачи на вагоне необходимо закрыть разобщительный кран, выпустить сжатый воздух с помощью выпускного клапана из всех полостей (рабочих камер, запасного резервуара, цилиндра). При замене кранов разобщительного, экстренного торможения, концевого необходимо отключить тормозную систему перекрытием концевых кранов с обеих сторон вагона и выпустить сжатый воздух из всех камер. При наличии в системе сжатого воздуха запрещается откручивать пробки (заглушки) у цилиндров, резервуаров и камер. На ПТО необходимо иметь запас исправных комплектов тормозных поршней с пружинами и передними крышками, чтобы работы по разборке снятых с вагонов крышек с поршнями и пружинами выполнять в АК.П на безопасном приспособлении. Разъединять рукава между вагонами можно только после закрытия концевых кранов смежных вагонов. Продувать воздухопровод открытием концевого крана разрешается только при условии надежного закрепления или поддерживания свободного конца рукава рукой. Во время проверки, замены или ремонта деталей и приборов садиться или становиться на рельсы нельзя. Запрещается также находиться близко к головке штока поршня цилиндра при торможении или проверять при регулировке рычажной передачи совпадение отверстий тяг и рычагов пальцами. Для правильного направления валиков в этом случае необходимо пользоваться бородком. Проверку проводов, зачистку элсктрокоитактов в головках соединительных рукавов электропневматического тормоза можно выполнять только после снятия напряжения с цепей контроля и управления.
Список литературы
Нотик 3. X. Тепловозы ЧМЭЗ, ЧМЭЗТ, ЧМЭЗЭ: Пособие машинисту. -2-е изд., перераб. и доп. -— М.: Транспорт, 1996. 444 с.
Устройство и ремонт тепловозов. Автор: Л. А. Собенин, В. И. Бахолдин, О. В. Зинченко, А. А. Воробьев
Правила технической эксплуатации
Тормозное оборудование маневровых тепловозов. Иллюстрированное пособие. Составитель Малыхин А.П.
