Пневматичний кувальний молот мб – 412.
Цей молот зображено на рис 3.2
Рис 3.2 - пневматичний кувальний молот МБ – 412.
Технічні характеристики молоту МБ – 412.
Номінальна вага падаючих частин – 150 кг.
Найбільша висота падіння баби – 410 мм.
Кількість ударів молоту 180 разів у хвилину.
Відстань від осі баби до станини 360 мм.
Розмір дзеркала верхнього бойка 85Х200 мм.
Рекомендований перетин квадратної сталі 120Х120 мм.
Рекомендований діаметр круглої заготовки 135 мм.
Потужність електродвигуна 10 кВт.
Енергія одного удару не менш як 250 кг.
Кількість обертів електродвигуна 1460 за хв.
Вага молоту без шаботу 3167 кг.
Вага шаботу 2430 кг.
Габарити на плані 2415Х100 мм.
Найбільша висота над рівнем підлоги 2180.

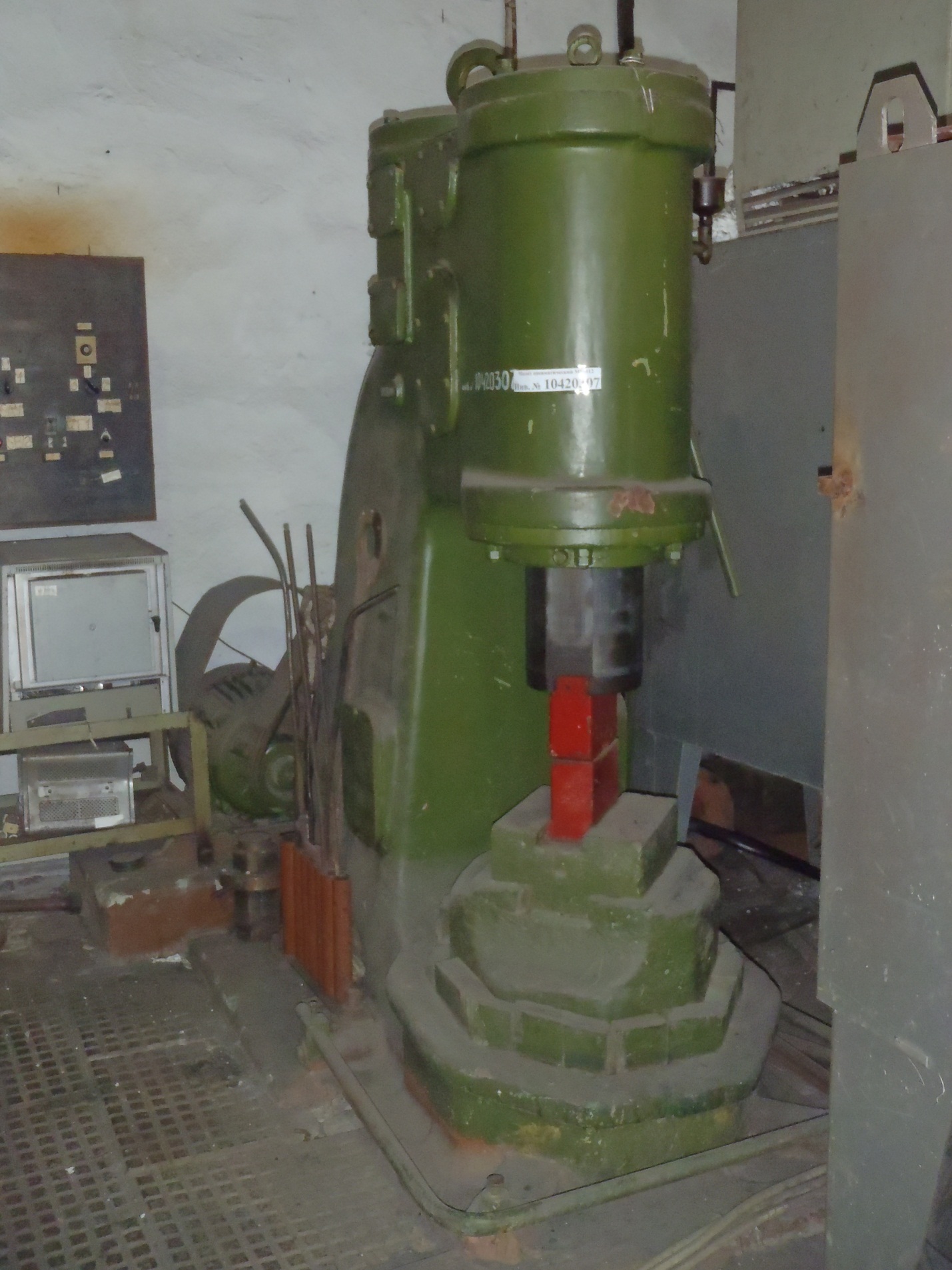

Фотографія цього молоту зображена на рис 3.3
Рис 3.3 – Фото зовнішнього вигляду пневматичного кувального молоту МБ – 412
Гідравлічний прес пмм – 250.
План цього пресу зображено на рис 3.4, а фотографію на рис 3.5.

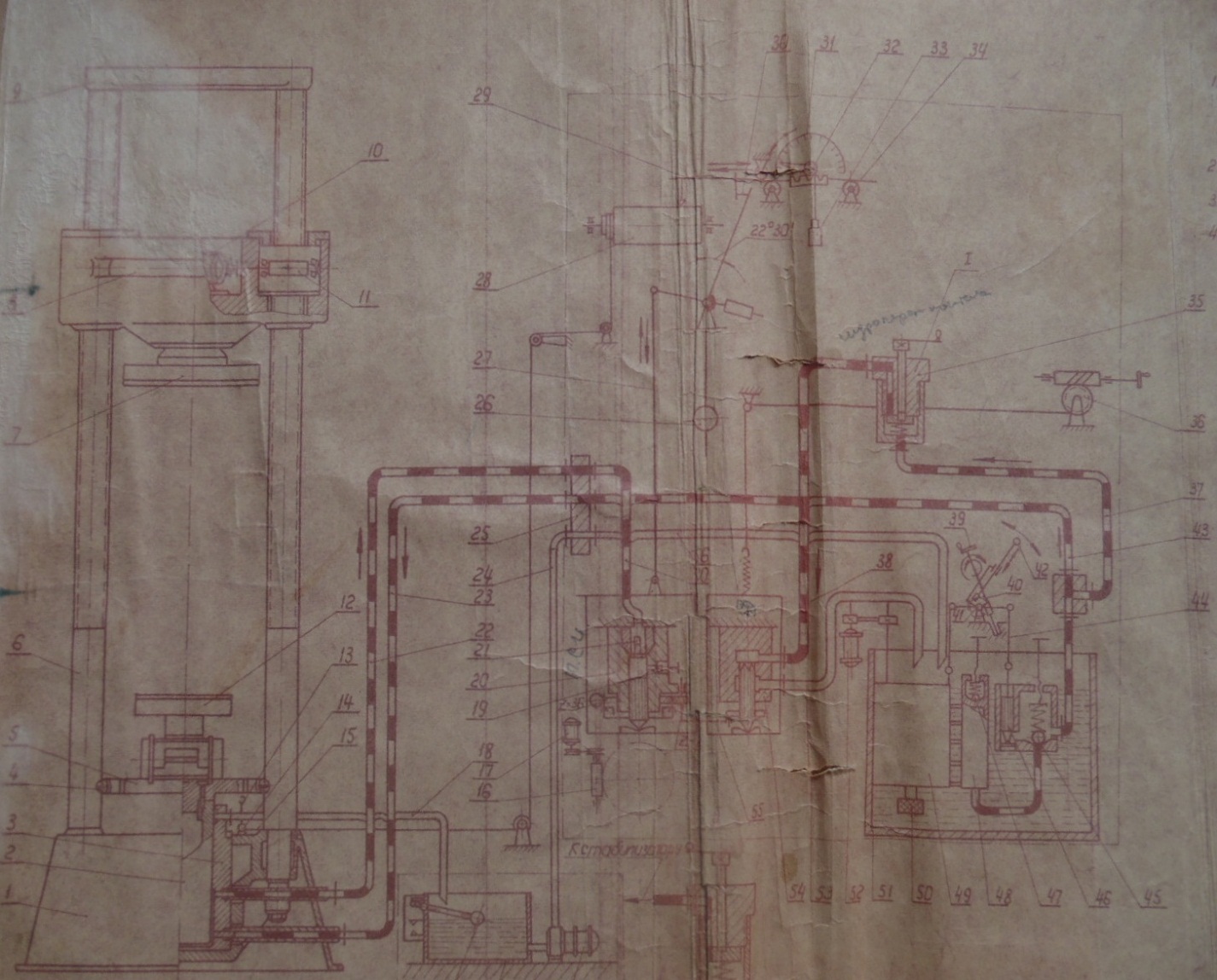

Рис 3.4 - прес ПММ – 250. План.
Технічні характеристики:
Максимальна навантаження при статичному тисненні 250 тс.
Циліндричним тисненням 125 тс.
Згинанням 46,5 тс.
Частота навантаження 0-20 циклів у хвилину.
Швидкість ходу опорної плити 0-50 мм в хвилину.
Довжина робочого ходу опорного стиснення 0-250 мм.
Відстань між опорами стиснення 2500 мм.
Між опорами ізгину 1500 мм.
Потужність 4,55 кВт.
Габаритні розміри 3820Х2080Х4925 мм.
Маса 8460 кг.
Рис 3.5 - прес ПММ – 250. Фото.
Прес гідравлічний п474а.
Він зображений на рис 3.6.
Рис.3.6 - Прес гідравлічний П474А.
Технічні характеристики:
Номінальне зусилля 100 тс.
Номінальне зусилля зворотного ходу 25 тс.
Номінальне зусилля виштовхувача вгору 12.5 тс.
Найбільший хід повзуна 400 мм.
Найбільший хід виштовхувача 200 мм.
4.Відділення проблем деформаційно-термічної обробки конструкційних сталей і обладнання, що входить до нього.
Основним обладнанням, з яким в ході проходження переддипломної практики студент був ознайомлений – мікроскоп, за допомогою якого у лабораторії проводять дослідження зразків мікроструктур.

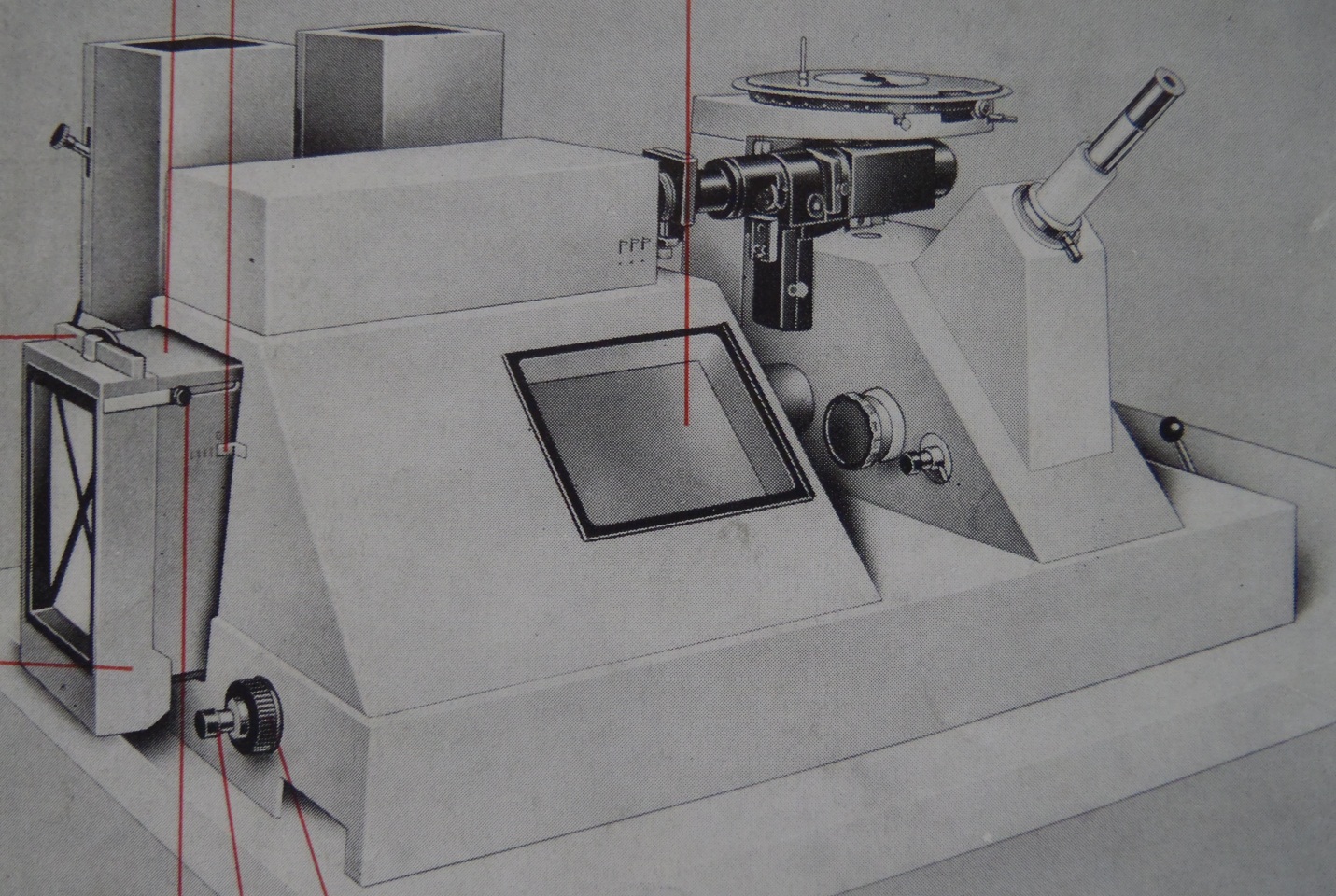

Мікроскоп Neophot -2
Схему цього мікроскопу зображено на рис. 4.1
Рис 4.1 – Принципова схема Neophot -2.
Призначений для металографічної та рудної мікроскопії і створення світлин. Спостереження може проходити за методом світлого і темного полів в поляризованому світлі із змінною роздільною можливістю.
Технічні характеристики.
Можливість збільшення від 10 до 2000 разів.
Діапазон оберту столику від 0 до 360 градусів.
Розмір фотопластинок 9Х12, 13Х18.
Розмір кадру фотоплівки 24Х36 мм.
Джерело світла: галогенові лампа 12В – 100 Вт, або ксенонова лампа ХВО 101.
Також у лабораторії наявні стрічкові пили зі змінними стрічковими полотнами, радіальні пили та інше устаткування, необхідне для виготовлення та вивчення піддослідних зразків.
ВИСНОВКИ
За час проходження переддипломної практики було проведено ознайомлення історією заснування та з структурним складом Інституту Чорної Металургії Національної Академії Наук України, його основними діячами, також вивчено неповний перелік питань, що були поставлені та тим, чи іншим шляхом вирішені і реалізовані за час існування інституту.
Перебуваючи у відділенні фізико-технічних проблем прокатки сортового та спеціального прокату ознайомились з переліком наявного технологічного обладнання, та візуально зафіксували його в дії
Знаходячись у лабораторних приміщеннях відділення проблем деформаційно-термічної обробки конструкційних сталей, закріпили та оновили знання з металознавства та металографії, освоїли навички виготовлення експериментальних зразків для досліджень, на наявних у лабораторії зразках навчились розрізнять різні марки сталі за в залежності мікроструктури від хімічного складу та засобу обробки.
Під час занять у лабораторії власноруч займались підготовкою матеріалів для визначення мікроструктурного складу та подальшого аналізу наперед виготовлених та продеформованих експериментальних зразків.
ЛІТЕРАТУРА
«Институт чёрной металлургии им. Зота Ильича Некрасова» /под. ред. Чл..-корр. НАН Украины, д-ра техн. Наук, проф. В.И. Большакова. – Днепропетровск: АРТ-ПРЕСС, 2007. -448с.+вкл.. 24с.
«Фундаментальные и прикладне проблемы чёрной металлургии. Сборник научных трудов. Выпуск 8»/под ред.. Л.Г. Тубольцева –Днепропетровск: «ВИЗИОН»,2004. -415с.
«Фундаментальные и прикладне проблемы чёрной металлургии. Сборник научных трудов. Выпуск 11»/под ред.. Л.Г. Тубольцева –Днепропетровск: «ВИЗИОН»,2005. -364с.
«Фундаментальные и прикладне проблемы чёрной металлургии. Сборник научных трудов. Выпуск 17»/под ред.. Л.Г. Тубольцева –Днепропетровск: «ВИЗИОН»,2008. -329с.
