3 Обработка экспериментальных данных

3.1. Мощность, потребляемая из сети асинхронным двигателем

Р₁=3Р_ф,

где: Р_ф – мощность одной фазы двигателя.

3.2. Частота вращения магнитного поля статора (синхронная частота)

,

где f₁ – частота тока обмотки статора, Гц;

Р – число пар полюсов.

3.3. Скольжение асинхронного двигателя

,

где: n – частота вращения ротора, мин^-1.

3.40. Номинальное скольжение асинхронного двигателя

,

где: n_ном – номинальная частота вращения ротора.

3.5. Коэффициент мощности двигателя

.

3.6. Полезная мощность генератора, расходуемая на нагревание лампового реостата;

P_2Г=U_ГI_Г,

где U_г – напряжение на зажимах генератора постоянного тока, ;

I_r – ток нагрузки генератора, А;

3.7. Для каждого значения мощности генератора Р_2Г по графической зависимости _г=f(Р_2Г) (рисунок 24.2) находится к.п.д. генератора _г

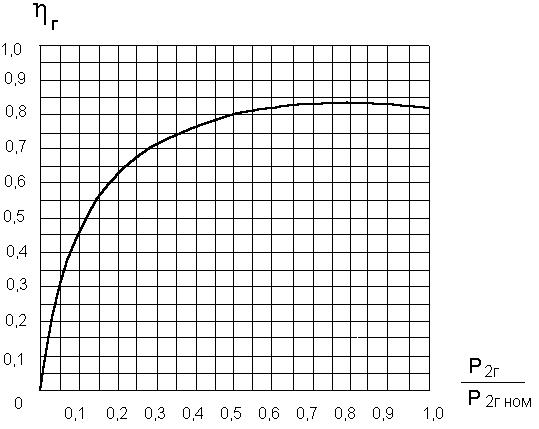

Рисунок 24.2 – Зависимость к.п.д. генератора от нагрузки.

3.8. Мощность на валу двигателя Р₂, равная мощности P_1Г, потребляемой генератором для каждого значения _г ,

3.9. К.п.д. асинхронного двигателя .

3.10. Вращающий электромагнитный момент двигателя , Н^.м,

где: Р₂ – в кВт.

4 Контрольные вопросы

4.1. Методика выполнения работы.

4.2. Назначение оборудования и аппаратуры, используемой в работе.

4.3. Устройство и принцип действия асинхронного двигателя.

4.4. Формулы скольжения, частоты вращения ротора и магнитного поля статора.

4.5. Вращающий момент асинхронного двигателя. Как он возникает и от чего он зависит?

4.6. В чем состоит назначение реостата, включенного в цепь ротора асинхронного двигателя?

4.7. Рабочие характеристики асинхронного двигателя. Поясните их смысл.

4.8. Сравните достоинства и недостатки двигателей с короткозамкнутым и фазным роторами.

4.9. Какие способы регулирование частоты вращения асинхронного двигателя вам известны? Поясните их сущность.

4.10. В чем особенность пуска двигателя с фазным ротором ?

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА

1. Касаткин А.С., Немцов М.В. Электротехника. М.: Высшая школа, 1999.- с.417-420, 451-459.

2. Воробьев А.В. Электротехника и электрооборудование строительных процессов. М.: Издательство ассоциации строительных вузов, 1995.- с. 175-179, 182-185..

3. Волынский Б.А., Зейн Е.Н., Шатерников В.Е. Электротехника. М.: Энергостройиздат, 1987.- с. 382-386, 390-393, 404-405409-414, 419-423.

4. Касаткин А.С., Немцов М.В. Электротехника. М.: Энергоатомиздат, 1983.

5. Иванов И. И., Равдоник В. С. Электротехника. М.: Высш. шк., 1984, с. 257-260, 264-266, 271, 277-283, 285-288, 290-292.

5. Ушев Н.И., Мироненко В.И. Методические указания к лабораторным работам по электротехнике. Электрические машины. Часть 3. Брянск: БТИ, 1989.

Лабораторная работа №31 изучение схем дистанционного управления асинхронным двигателем с короткозамкнутым ротором

ЦЕЛЬ РАБОТЫ:

-изучить устройство и принцип действия нереверсивного и реверсивного магнитных пускателей (контактора и электротеплового реле).

-приобрести практические навыки в сборке и чтении простейших схем контакторного управления пуском и реверсом асинхронного электродвигателя.

-ознакомиться со средствами и способами защиты двигателей и электрических цепей от перегрузок и коротких замыканий. Ознакомиться с действием нулевой защиты.
