Контрольная работа по разделу «Статика» 2
Вариант 19

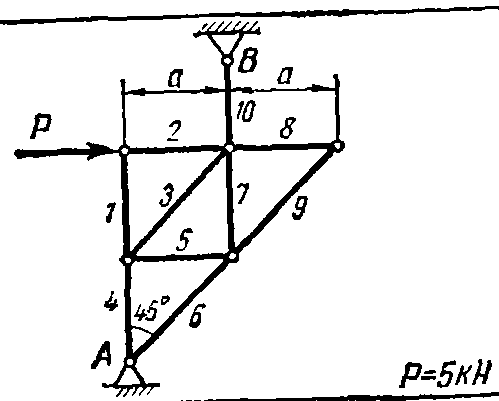

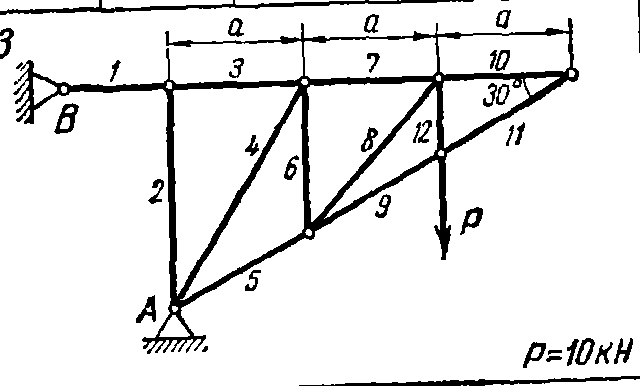

К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 20
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 21
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 22

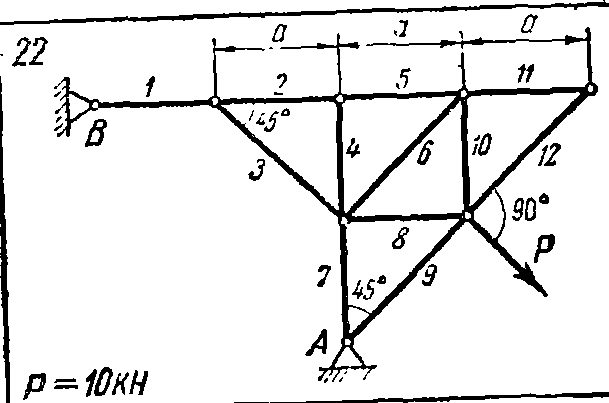

К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 23
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 24

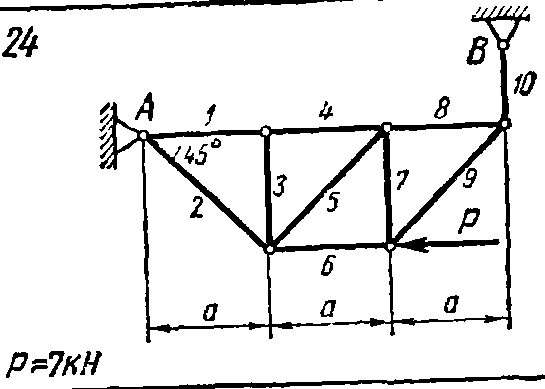

К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 25
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
