Контрольная работа по разделу «Статика» 2
Вариант 1

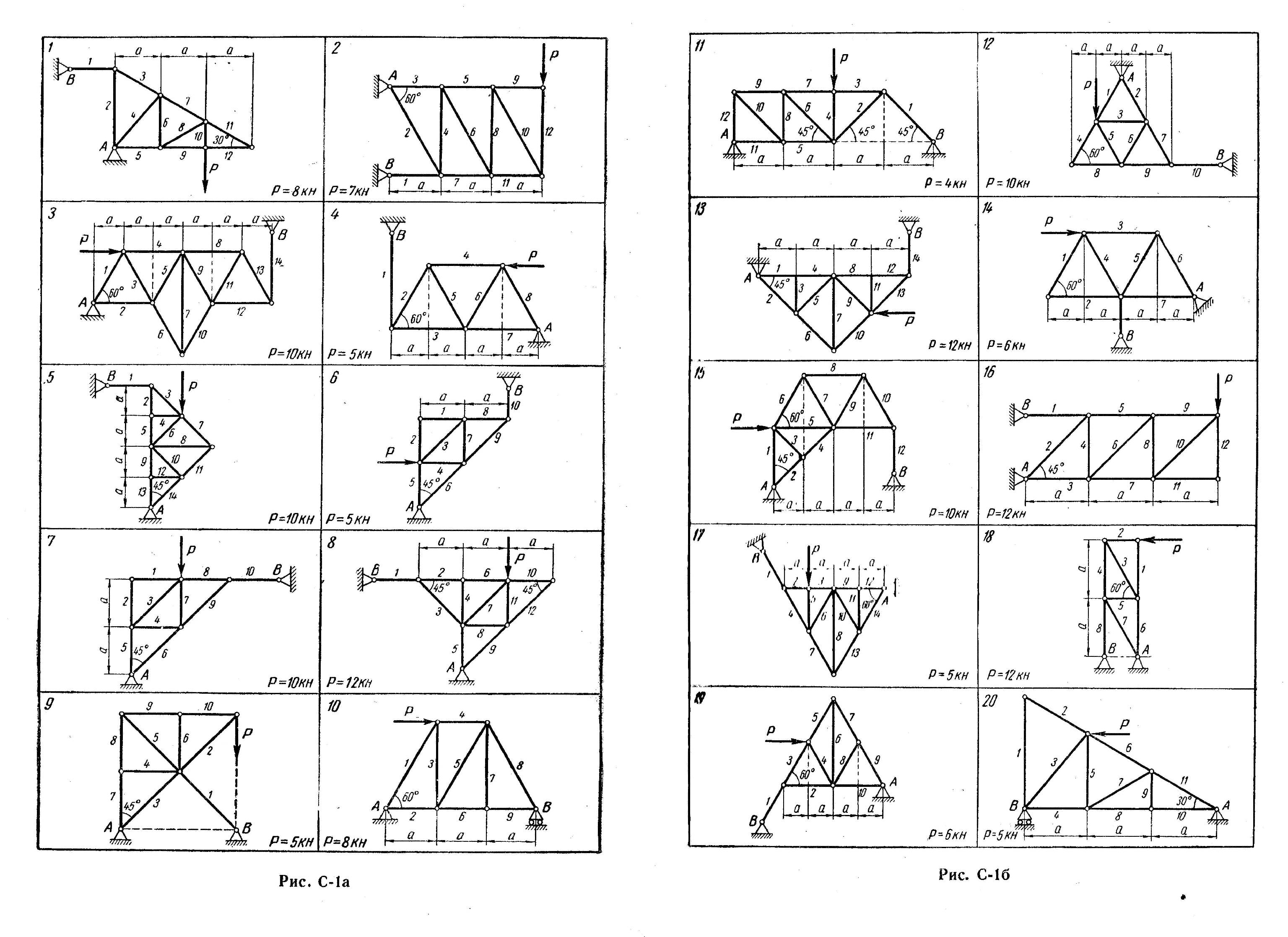

К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 2
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 3
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 4
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 5
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 6
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 7
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 8
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 9
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 10
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
Контрольная работа по разделу «Статика» 2
Вариант 11
К одному из узлов плоской фермы приложена сила Р. Определить реакции опор фермы, а также усилия во всех ее стержнях способом вырезания узлов. Результаты аналитического расчета проверить для каждого узла путем построения силового многоугольника. Схема фермы и необходимые для расчета данные приведены на рисунке. |
|
