Получение изображения в фотографии
Камеры Обскура и Пинхол фотография
Детально на этом вопросе, в рамках этого курса мы останавливаться не будем.
Кроме как – Я всех приглашаю посетить до 30 числа галерею Ра, где проходит выставка современной литовской пинхол фотографии (В КАЧЕСТВЕ ДОМАШНЕГО ЗАДАНИЯ) Богдана Хмельницкого, 32
pinhole.ru – русский сайт о пинхол фотографии (В КАЧЕСТВЕ ДОМАШНЕГО ЗАДАНИЯ)
pinholeday.org (В КАЧЕСТВЕ ДОМАШНЕГО ЗАДАНИЯ)
Построение изображения линзой и принципиальное устройство фотокамеры
Диафрагмы бывают «ирисовые» или вставные и специальные эффектные
http://www.flickr.com/groups/homemadelens/discuss/72157623873502868/
http://harrysproshop.com/Imagon/imagon.html
http://www.luminous-landscape.com/essays/bokeh.shtml - понимание Боке (bokeh) по Гарольд М. Merklinger
Затворы центральные (или лепестковые), шторные (в свою очередь подразделяются на тканевые и мет. ламели)
Все затворы существуют с механическим и/или ел. управлением
Типы фотокамер по способу визирования

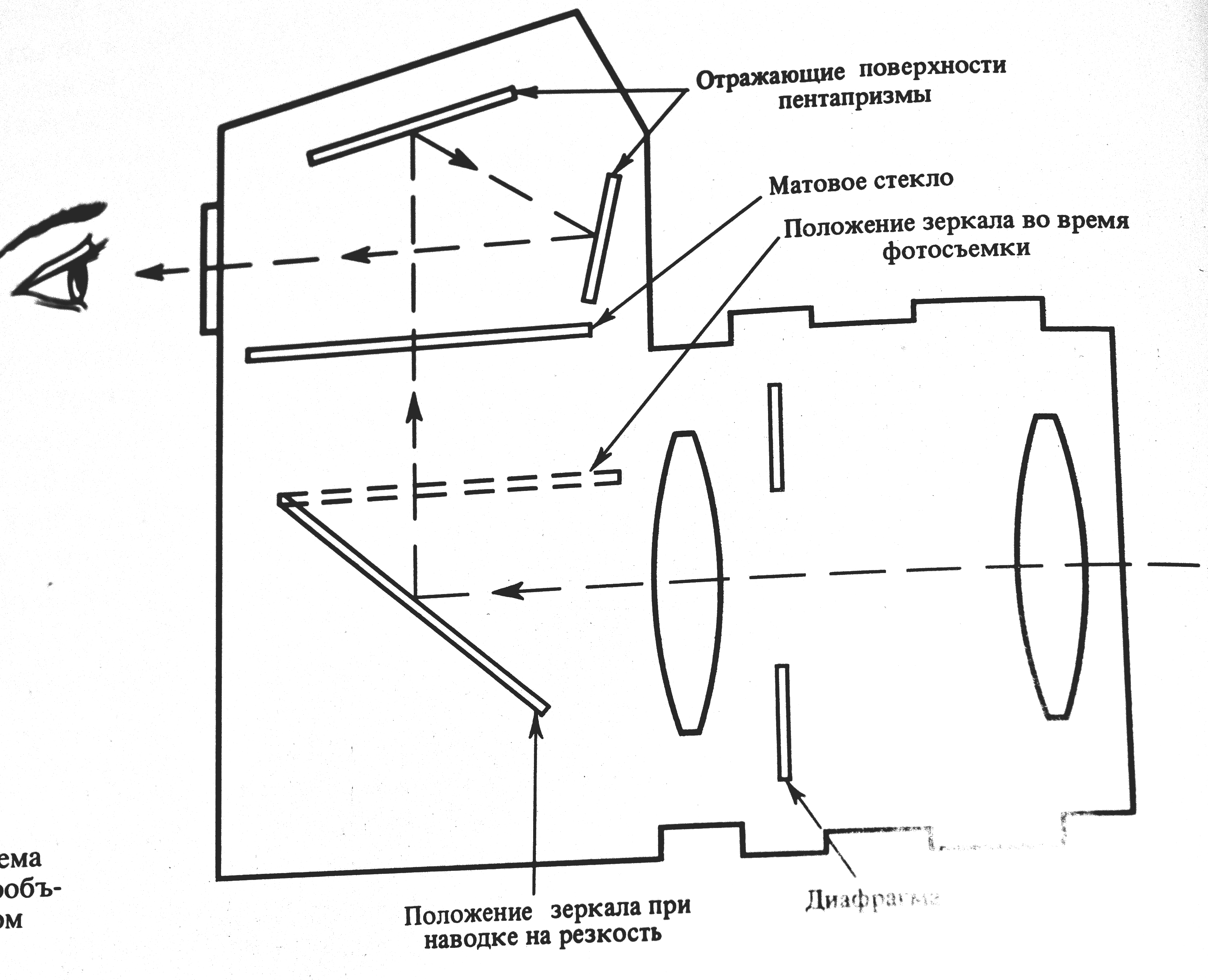

Зеркальные, зеркальные двух объективные
Дальномерные
Пространственный паралакс
Sertz
Отдельно можно выделить камеры с электронным визированием Olympus pen и др.
Типы затворов
Их преимущества и недостатки особенности работы
Искажения шторных затворов при съемке объектов в движении (временной паралакс)
Основы оптики
Относительное отверстие и диафрагменное число объектива
F` (диафрагменное число) = f/d
(В КАЧЕСТВЕ ДОМАШНЕГО ЗАДАНИЯ)
попробуйте с помощью очковых линз построить изображениена листе серого картона (эксперимент необходимо проводить в затемненном помещении, направив линзу в сторону ярко освещенных объектов, например ярко освещенный пейзаж за окном, вместо положительной линзы, фокусное расстояние которой = 1000/увеличение в диоптриях, можно использовать объективы фотоаппарата).
(В КАЧЕСТВЕ ДОМАШНЕГО ЗАДАНИЯ)
Прототип простейшей камеры с помощью очковой линзы, коробки для обуви, и белого полиэтилена в роли матового стекла
(В КАЧЕСТВЕ ДОМАШНЕГО ЗАДАНИЯ)
Насадочные линзы на Ваш фотоаппарат из очковых линз
Как изменяется угол поля зрения (фокусное расстояние системы) ?
Свет отражающийся от объекта съемки представляет собой вид энергии, и будучи сконцентрирован в определенном месте на фотопленке или матрице вызывает химические или физические преобразования, что и приводит к образованию изображения, которое можно запомнить хим. Способом или преобразовав в цифровые значения возникший потенциал каждого пикселя записать как числовой массив.
(Положительная линза, фокусируя лучи солнца – прожигает бумагу)
Важно для макро
Если известно фокусное расстояние f тонкой линзы, то положение изображения объекта может быть определено с помощью выражения:
1/u + 1/v = 1/f
где
u – это расстояние от объекта до линзы
v - расстояние от изображения до линзы
т.е.
если расстояние до объекта можно представить как бесконечность то выражение 1/u – близиться к 0
отсюда имеем упрощенное уравнение 1/v = 1/f
из которого следует f=v при:
расстоянии до объекта съемки близиться к бесконечности – расстояние от линзы до изображения есть фокусное расстояние линзы.

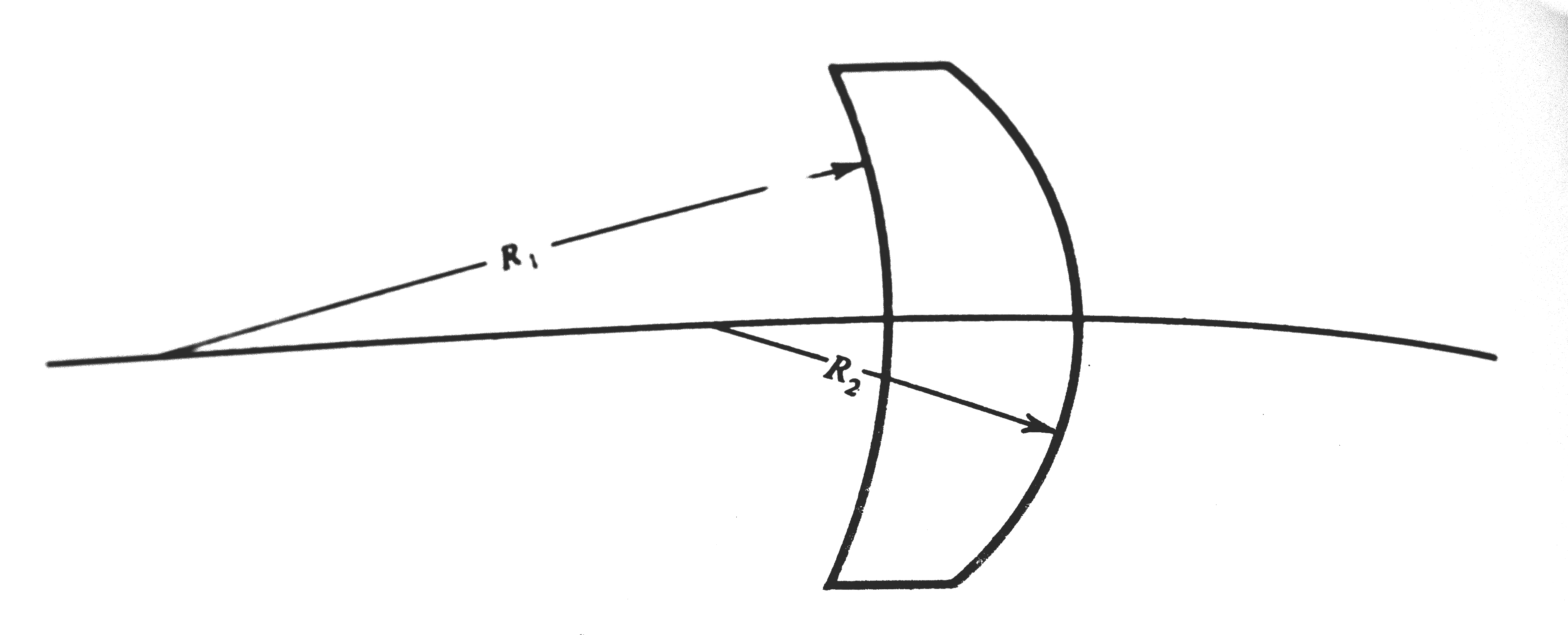

Первые объективы фотокамер были простыми менисковыми линзами (положительная линза)
Любой объект и его изображение можно представить в виде набора точек
Такое построение типично для всех объектов за пределами фокуса положительной линзы .
Отметим, что лучи от каждой точки объекта проходят через все точки линзы
Это модель работы тонкой менисковой (очковой) линзы – упрощенная схема работы оптической системы.
Даже поверхосный осмотр современных объективов показывает, что линзы не тонкие и в большинстве случаев склеены из нескольких объективов.
Расчет таких систем намного сложнее и может опираться на уравнение
1/u + 1/v = 1/f
- изображение построенное первой линзой использовать как объект для последующих и т.д.
Или можно использовать геометрические построения и закон преломления,
Но это еще более сложный путь…
Проще математически из выражения f=f1f2/(f1+f2-s)
Где
f- фокусное расстояние обеих линз
f1 b f2 фокусное растояние линз
s – растояние между ними
