ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Национальный исследовательский ядерный университет «МИФИ»
Трехгорный технологический институт – филиал НИЯУ МИФИ
Специальность 210413 «Радиоаппаратостроение»
Дневное отделение
Курсовая работа
по дисциплине
«Экономика отрасли»
Тема проекта:
«Технико-экономический расчет и проектирование участка изготовления плат для сборки изделия: «Охранно переговорное устройство» с годовой программой 117000 штуки»
Выполнил:
Студент группы РАС 4048 М.А.Целиков
Проверил:
Преподаватель С.С. Першина
Содержание
Общая часть
1 Исходные данные на проектирование производственного участка:
1.1 Введение 3
1.2 Исходные данные на проектирование производственного участка
1.2.1 Чертеж печатной платы 4
1.2.2 Типовой технологический процесс 5
Расчетная часть
2.1 Расчет количества оборудования, коэффициента загрузки. 7
2.2 Расчет количества основных, вспомогательных рабочих,
ИТР, СКП и МОП. Штатная ведомость. 12
2.3 Расчет производственных площадей. Определение капитальных
затрат. 16
2.4 Расчет фонда заработной платы основных, вспомогательных
рабочих, ИТР, СКП и МОП 20
2.5 Расчет стоимости материалов, полуфабрикатов,
комплектующих изделий 23
2.6 Расчет амортизации 25
2.7 Расходы по содержанию и эксплуатации оборудования 27
2.8 Общепроизводственные расходы 29
2.9 Калькуляция себестоимости изделия 31
2.10 Технико-экономические показатели участка 32
3 Характеристики покупателя 35
4 Литература 40
Общая часть
1.1 Введение
В техническом прогрессе ЭВМ играют значительную роль: они значительно облегчают работу человека в различных областях промышленности, инженерных исследованиях, автоматическом управлении и т.д.
Особенностями производства ЭВМ на современном этапе являются:
Использование большого количества стандартных элементов. Выпуск этих элементов в больших количествах и высокого качества – одно из основных требований вычислительного машиностроения. Массовое производство стандартных блоков с использованием новых элементов, унификация элементов создают условия для автоматизации их производства.
Высокая трудоёмкость сборочных и монтажных работ, что объясняется наличием большого числа соединений и сложности их выполнения вследствие малых размеров.
Наиболее трудоёмким процессом в производстве ЭВМ занимает контроль операций и готового изделия.
Основным направлением при разработке и создании печатных плат является широкое применение автоматизированных методов проектирования с использованием ЭВМ, что значительно облегчает процесс разработки и сокращает продолжительность всего технологического цикла.
1.2 Исходные данные на проектирование производственного участка

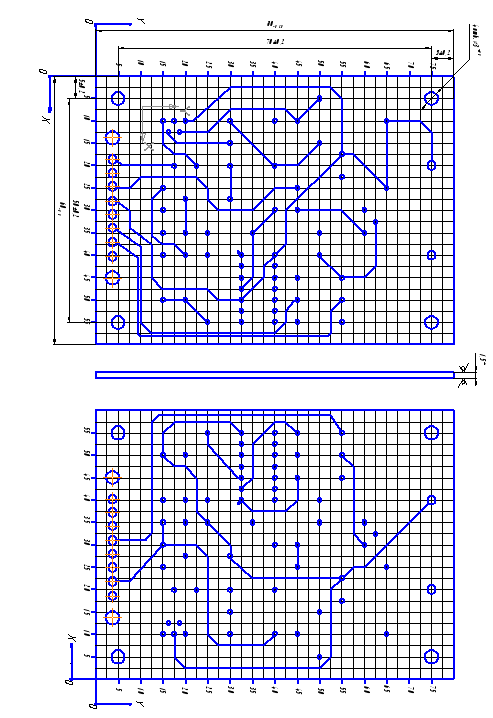

1.2.1Чертеж печатной платы
1.2.2Типовой технологический процесс изготовления печатной платы
Таблица 1 – Типовой технологический процесс изготовления печатной платы
№ |
Наименование операции |
Трудоемкость на 1 шт. |
Наименование оборудования рабочих |
Наименование профессий |
Разряд работ |
1 |
Пробивка |
1.44 |
Установка сборки пакетов Spintronic 30.0750 |
слесарь |
5 |
2 |
Подготовительная |
4.32 |
Система 3/4 или система 2/2 |
слесарь |
5 |
3 |
Сверлильная |
1.08 |
Система 3/4 или система 2/2 |
слесарь |
5 |
4 |
Слесарная |
0.576 |
Установка разборки пакетов Depeni 30.3000 |
слесарь |
4 |
5 |
Слесарная |
0.504 |
стол |
слесарь |
4 |
6 |
Обдувка |
0,1 |
Установка Е91А-1784 |
слесарь |
4 |
7 |
Формирование защитного рельефа с применением СПФ |
4.392 3.744 2.448 |
Зачистительная машина Ottimal – 4; Установка Kemkat – 547; Ламинатор 360/N |
гальваник |
5 |
8 |
Гальваническая |
2,2 |
Линия E-40 |
гальваник |
5 |
9 |
Травление |
2.448 |
Alkaline Etching Line |
гальваник |
4 |
10 |
Абразивно-отрезная |
0,36 |
Ножницы 3414 |
слесарь |
4 |
11 |
Слесарная |
4.824 |
Стол |
слесарь |
4 |
12 |
Промывочная |
3.816 2,1 |
Ультразвук ВЫ 2 950.017; Сушильный шкаф КП 45-06 |
гальваник |
4 |
13 |
Нанесение защитной маски и формирование защитного рельефа с применением защитной маски |
2.52
|
Линия Е-40 |
гальваник |
5 |
14 |
Термодубление |
0,4 |
Сушильный шкаф КП 45-06 |
гальваник |
4 |
15 |
Лужение проводящего рисунка припоем |
2.16 |
Стол |
гальваник |
5 |
16 |
Нанесение маркировки |
4.824 |
Стол |
слесарь |
4 |
17 |
Сверление |
5.76 |
Система 3/4 или система 2/2 или «МХ»-125» |
слесарь |
5 |
18 |
Сверление |
0.504 |
2 М112 |
слесарь |
5 |
19 |
Фрезерная |
3.096 |
Система 3/4 или система 2/2 или «МХ»-125» |
слесарь |
5 |
20 |
Слесарная |
0.504 |
Стол |
слесарь |
4 |
21 |
Абразивно-отрезная |
0,36 |
Ножницы НК 3414 |
слесарь |
4 |
22 |
Упаковочная |
0,008 |
Установка Е 50.386 |
слесарь |
4 |
Исходными данными на проектирование участка изготовления печатных плат являются чертеж печатной платы для узла РЭА, типовой технологический процесс изготовления печатных плат на базовом предприятие ПСЗ.
2 Расчетная часть
Все экономические расчеты проводятся на основании типового технологического процесса, действующего на базовом предприятии ПСЗ г. Трехгорный.
2.1 Расчет количества оборудования, коэффициента загрузки. Технические данные оборудования
Расчет количества оборудования и числа рабочих мест ведется по каждому наименованию оборудования по формуле:
, где
- расчетное число каждого наименования оборудования, шт.
- норма времени на операции, выполняемые на данном оборудовании, мин.
- годовая программа печатных плат, шт.
- действительный фонд рабочего времени работы оборудования, час (принимаем его равным 3860 часов при двухсменной работе).
- коэффициент перевыполнения норм (принимается в пределах 1,1-1,16).
Принятое число каждого наименования оборудования определяется путем округления расчетной величины до ближайшего целого числа.
Коэффициент загрузки рабочих мест определяется по формуле:
Для расчета оформляем таблицу 2-Технические данные оборудования.
Таблица 2-Технические данные оборудования
Номер операции
|
Наименование оборудования |
Мощность электродвигателя |
Оптовая цена, руб. |
1 1.44 |
Установка сборки пакетов Spintronic 30.0750 |
0,5 |
600000 |
2,3,17,19 14.256 |
Система 3/4 (или Система 2/2) |
6,3 |
2021610 |
4 0.576 |
Установка разборки пакетов Depeni 30.3000 |
0,5 |
620000 |
5,11,15,16,20 12.816 |
Стол монтажный |
- |
15200 |
6 0,1 |
Установка Е91А-1784 |
2,5 |
510000 |
7 4.392 |
Зачистительная машина Ottimal – 4; |
5 |
10200000 |
7 2.448 |
Установка Kemkat – 547; |
5,5 |
5200000 |
7 3.744 |
Ламинатор 360/N |
2,5 |
910000 |
8,13 4.72 |
Линия Е-40 |
7,5 |
642510 |
9 2.448 |
Alkaline Etching Line |
2,5 |
2039000 |
10,21 0.72 |
Ножницы НК 3414 |
0,2 |
21000 |
12 3.816 |
Ультразвук ВЫ 2 950.017 |
0,9 |
525000 |
12,14 4.216 |
Сушильный шкаф КП 45-06 |
0,5 |
37000 |
22 0,008 |
Установка Е 50.386 |
0,2 |
611700 |
18 0.504 |
2 М112 |
0,3 |
450000 |
Технические данные и оптовую цену на оборудование взяли по данным базового предприятия ПСЗ г. Трехгорный. Оптовая цена соответствует цене оборудования на 1.01.2010 года. Для расчета восстановительной стоимости оборудования в других технико-экономических условиях возможно применение коэффициента пересчета его стоимости.
Данные расчетов заносим в таблицу 3
Таблица 3 – Количество рабочих мест и загрузки оборудования
Наименование оборудования |
мин |
шт. |
шт. |
% |
Установка сборки пакетов Spintronic 30.0750 |
1.44 |
0.6062 |
1 |
60 |
Система 3/4 |
14.256 |
6.0015 |
7 |
85.7 |
Установка разборки пакетов Depeni 30.3000 |
0.576 |
0,2424 |
1 |
24 |
Стол монтажный |
12.816 |
5.395 |
6 |
89.9 |
Установка Е91А-1784 |
0,1 |
0,042 |
1 |
4.2 |
Зачистительная машина Ottimal - 4 |
4.392 |
1.848 |
2 |
92.4 |
Установка Kemkat-547 |
2.448 |
1.03 |
2 |
51.5 |
Ламинатор 360/N |
3.744 |
1.576 |
2 |
78.8 |
Линия Е-40 |
4.72 |
1.991 |
2 |
99.5 |
Alkaline Etching Line |
2.448 |
1.0329 |
2 |
51.6 |
Ножницы НК 3414 |
0.72 |
0,3037 |
1 |
30.37 |
Ультразвук ВЫ 2 950.017 |
3.816 |
1.61 |
2 |
80.5 |
Сушильный шкаф КП 45-06 |
4.216 |
1.77 |
2 |
88.5 |
Установка Е 50.386 |
0,008 |
0,00337 |
1 |
0,33 |
2 М112 |
0.504 |
0,21265 |
1 |
21.2 |

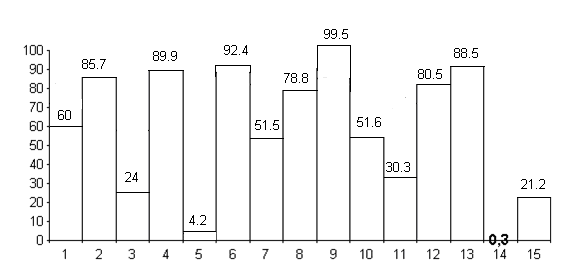

По данным таблицы 3 чертим график загрузки рабочих мест и оборудования для всех операций техпроцесса.
Рисунок 1 – График загрузки рабочих мест и оборудования для всех операций техпроцесса
2.2 Расчет количества основных, вспомогательных рабочих, ИТР, СКП и МОП. Штатная ведомость.
Количество основных рабочих определяется по количеству рабочих мест и оборудования, с учетом сменности работы. Важно при этом предусмотреть совмещение профессий, многостаночное обслуживание, особенно на трех операциях, где недостаточно высок коэффициент загрузки .
Количество основных рабочих определяется по формуле:
, где
- годовой фонд времени работы одного рабочего, час (принимаем его равным 1860 час).
- трудоемкость работ, рассчитанная для каждой профессии рабочего каждого разряда работ.
(слесарь 4 разряда)
(слесарь 5 разряда)
(гальваник 4 разряда)
(гальваник 5 разряда)
Количество вспомогательных рабочих, ИТР, СКП и МОП рассчитывается укрупнено в процентах от количества основных рабочих (таблица 4).
Таблица 4 – Нормативы численности цехового персонала
Категории цехового персонала |
Численность в % от числа основных рабочих |
Вспомогательные рабочие в т.ч. ОТК ИТР Служащие (СКП) Младший обслуживающий персонал (МОП) |
10-26 4,5-8 0,5-1,5
2-3 |
1. Вспомогательные рабочие в т.ч. ОТК
2. ИТР
3. Служащие
4. МОП
Количество вспомогательных рабочих принимаем согласно следующему нормативу:
- контролеров
1 человек на 15-20 человек основных рабочих
- электрики
Для расчета их количества определяем суммарную мощность электрооборудования на участке по формуле:
, где
- количество оборудования каждого наименования
- мощность электродвигателя каждого наименования оборудования
т.к. работа 2-х сменная то 2 человека.
- слесари - ремонтники
Остальные вспомогательные рабочие будут слесарями .
ИТР:
- мастер – 2 человека;
- старший мастер – 1 человека;
СКП:
- табельщик – 1 человека.
МОП:
- уборщик – 1 человека.
Данные расчетов заносим в таблицу 5
Таблица 5 – Штатная ведомость
Категории работающих |
Количество человек |
Разряд |
Тарифная ставка, руб. |
Оклад, руб |
1. Основные производственные рабочие: гальваники
слесари
|
6 15 11 14 |
4 5 4 5 |
41,76 43,44 37,51 43,08 |
|
2. Вспомогательные рабочие: слесарь-ремонтник
электрик
контролер ОТК |
5
2
3 |
4 5 4 5 4 |
35,04 40,57 38,54 45,12 33,6 |
|
3. ИТР старший мастер производственный мастер 4. СКП табельщик 5. МОП уборщик |
1 2
1
1 |
|
|
11040 9600
7200
5760 |
Часовая тарифная ставка каждого разряда рабочих, месячные оклады ИТР, СКП и МОП принимаются по данным базового предприятия ПСЗ г. Трехгорный.
2.3 Расчет производственных площадей. Определение капитальных затрат.
- площадь участка
Общая площадь производственного участка равна:
, где
- производственная площадь,
- площадь складских и комплектовочных помещений,
- площадь конторских и бытовых помещений,
1) Производственная площадь
В состав производственной площади необходимо дополнительно включить площади, занимаемые отдельными видами крупногабаритного оборудования, расположенного не на рабочих верстаках, а на полу.
, где
- производственная площадь на одно рабочее место (4-5 )
2) Площадь складских, конторских помещений
Площадь проходов, складских и конторских помещений рассчитываем ориентировочно по формулам:
Общая площадь производственного участка
Расчет капитальных вложений в здание ведется укрупнено по формуле:
, где
- объем здания,
- стоимость 1 здания, руб
, где
- высота цеха (3-5 метров)
1,1 – коэффициент, учитывающий толщину стен
Данные расчетов заносим в таблицу 6
Таблица 6 – Капитальные вложения в здания
Наименование площади |
Площадь,
|
Высота,
|
Объем,
|
Стоимость , руб |
Сумма, руб |
Производственная площадь |
132 |
5 |
726 |
13640 |
9902649 |
Бытовая площадь |
66 |
3 |
217.8 |
4180 |
910404 |
Итого: |
198 |
|
943.8 |
|
10813044 |
Примечание: стоимость 1 куб. м здания приведены в ценах 2010 года.
- стоимость оборудования
Оптовая стоимость оборудования принимается согласно данным таблицы 2
Данные расчетов заносим в таблицу 7
Таблица 7 – Стоимость технологического оборудования
Наименование оборудования |
Количество |
Оптовая цена, руб. |
Итого Стоимость оборудования, руб. |
Транспортные расходы 10% |
Расходы на монтаж, 14% |
Итоговая балансовая стоимость оборудывания, руб. |
Установка сборки пакетов Spintronic 30.0750 |
1 |
600000 |
720000 |
6739462.8 |
9435247.9 |
83569338.7 |
Система 3/4 или система 2/2 |
7 |
2021610 |
16981524 |
|||
Установка разработки пакетов Depeni 30.3000 |
1 |
620000 |
744000 |
|||
Стол монтажный |
6 |
15200 |
109440 |
|||
Установка Е91А-1784 |
1 |
510000 |
612000 |
|||
Зачистительная машина Ottimal 4 |
2 |
10200000 |
24480000 |
|||
Установка Kemkat - 547 |
2 |
5200000 |
12480000 |
|||
Ламинатор 360/N |
2 |
910000 |
2184000 |
|||
Линия Е-40 |
2 |
642510 |
1542024 |
|||
Alkaline Etching Line |
2 |
2039000 |
4893600 |
|||
Ножницы НК 3414 |
1 |
21000 |
25200 |
|||
Ультразвук ВЫ 2950.017 |
2 |
525000 |
1260000 |
|||
Сушильный шкаф КП506 |
2 |
37000 |
88800 |
|||
Установка Е50.386 |
1 |
611700 |
734040 |
|||
2М112 |
1 |
450000 |
540000 |
|||
Итого: |
|
|
67394628 |
1) Стоимость оборудования: 83569338.7
2) Транспортные средства
Стоимость транспортных средств рассчитываем укрупнено по нормативу 10% от стоимости технологического оборудования: 8356933.87
3) Стоимость приспособлений и оснастки
Стоимость приспособлений и оснастки принимается ориентировочно к стоимости оборудования (5-10%): 8356933.87
4) Стоимость инвентаря
Стоимость инвентаря принимаем укрупнено из расчета 5% от стоимости технологического оборудования: 417846.935
5) Контрольно-измерительная аппаратура
Стоимость контрольно-измерительной аппаратуры также принимается укрупнено из расчета 12% от стоимости технологического оборудования: 1002832.08
6) Энергетическое оборудование
Стоимость электрооборудования и проводки принимается в размере 2% от стоимости здания: 167138.68
Данные расчетов заносим в таблицу 8
Таблица 8 – Величина капитальных вложений
Наименование основных средств |
Сумма, руб |
1. Здания и сооружения |
10813044 |
2. Технологическое оборудование |
83569338.7 |
3. Приспособление и оснастка |
8356933.87 |
4. Транспортные средства |
8356933.87 |
5. Производственный и хозяйственный инвентарь |
417846,935 |
6. Контрольно-измерительная аппаратура |
1002832.08 |
7. Энергооборудование и проводка |
167138.68 |
Итого: |
112684064 |
2.4 Расчет фонда заработной платы основных, вспомогательных рабочих, ИТР, СКП и МОП
1) Расчет фонда заработной платы основных рабочих
Размер прямой заработной платы рабочих-сдельщиков рассчитывается по формуле:
, где
- суммарный сдельный расценок за единицу продукции,
, где
- часовая тарифная ставка на данной операции,
- слесарь 4 разряда
- слесарь 5 разряда
- гальваник 4 разряда
- гальваник 5 разряда
Данные расчетов заносим в таблицу 9
Таблица 9 – Расчет фонда заработной платы основных рабочих
Номер операции |
Часовая тарифная ставка,
|
Трудоемкость,
|
Суммарный сдельный расценок,
|
Годовая программа |
Прямая зарплата,
|
Слесаря: 4 разряда 5 разряда
Гальваник: 4 разряда 5 разряда
Итого: |
37,51 43,08
41,76 43,44
|
12.052 16.2
6.664 17.464
|
7.5325 11.6316
4.638 12.64
|
117000 117000
117000 117000
|
881302.5 1360897.2
542646 1478880
4263725.7 |
Премиальная надбавка по результатам выполнения норм выработки насчитывается в размере 50% от прямой зарплаты:
руб
Районный коэффициент принимается в размере 20%:
руб
Дополнительная заработная плата (доплаты произведенным рабочим за работу в ночное время, за руководство бригадой, за совмещение профессий и т.д.) можно ориентировочно принять 10% от основной зарплаты:
руб
Тогда ФОТ будет равен:
Единый социальный налог 34%: 2870340.11 руб
Данные расчетов заносим в таблицу 10
Таблица 10 – Расчет фонда заработной платы вспомогательных рабочих
Наименование профессии |
Количество человек |
Часовая тарифная ставка |
Прямая зарплата,
|
электрик слесарь-ремонтник контролер ОТК |
2 5 3 |
38.54 35.04 33,6 |
143368.8 325872 187488 |
Итого: |
|
|
656728.8 |
Премиальная надбавка составляет 50% от прямой зарплаты:
руб
Районный коэффициент 20%:
руб
Дополнительная зарплата 10%:
руб
ФОТ равен:
Единый социальный налог 34%: 442109.827 руб
Данные расчетов заносим в таблицу 11
Таблица 11 – Расчет фонда заработной платы персонала участка
Наименование профессии |
Количество человек |
Месячный оклад,
|
Прямая зарплата,
|
Начальник участка Старший мастер Производственный мастер
Распределитель работ Табельщик
Уборщик |
- 1 2
- 1
1 |
- 11040 9600
- 7200
5760 |
- 132480 230400
- 86400
69120 |
Итого: |
5 |
|
518400 |
Премиальная надбавка составляет 40-60%:
Районный коэффициент равен 20%:
Дополнительная зарплата равна 8-10%:
ФОТ равен:
Единый социальный налог 34%: 348986.89
2.5 Расчет стоимости материалов, полуфабрикатов, комплектующих изделий
Расчет стоимости основных и вспомогательных материалов производится на основание технологической документации, прейскурантов оптовых цен на материалы и т.д.
Данные расчетов заносятся в таблицы 12
Таблица 12 – Материалы для изготовления печатной платы
№ |
Наименование материала |
Ед. изм. |
Норма на единицу |
Цена,
|
Стоимость на ед. изделия, |
Стоимость на программу, |
1 |
Стеклотекстолит |
кг |
0,01152 |
300 |
3.456 |
|
2 |
Напальчники малые |
пар |
30/100 |
1 |
0,3 |
|
3 |
Перчатки х/б |
пар |
15/100 |
8 |
1,2 |
|
4 |
Лента склеивающ. ЛТ-19 |
м |
10/100 |
12,8 |
1,28 |
|
5 |
Перчатки капроновые №22 |
пар |
1/100 |
8 |
0,08 |
|
6 |
Сорочка поковочная отбеленная х/б |
пог. м |
3,5/100 |
16 |
0,56 |
|
7 |
Скальпель |
шт |
3/100 |
32 |
0,96 |
|
8 |
Перчатки резиновые |
пар |
1/100 |
28,8 |
0,288 |
|
9 |
Кисть художественная №1 |
шт |
5/100 |
5,2 |
0,26 |
|
10 |
Кисть художественная №2 |
шт |
2/100 |
5,9 |
0,118 |
|
11 |
Кисть художественная №3 |
шт |
2/100 |
7 |
0,14 |
|
12 |
Басист р-р 800 |
м |
0,5/100 |
33,6 |
0,005 |
|
13 |
Спирт этиловый ректифированный сорт 1 |
кг |
1,7/100 |
65 |
0,16 |
|
14 |
Ручка лекальная |
шт |
1/100 |
16 |
0,16 |
|
15 |
Вата хлопковая для оптической промышл. |
кг |
0,03/100 |
79 |
0,227 |
|
16 |
Бязь отбеленная |
м |
0,5/100 |
16 |
0,08 |
|
17 |
Пенополиуритан |
кг |
0,2/100 |
116,8 |
23 |
|
18 |
Щетка зубная взрослая |
шт |
1/100 |
10,4 |
0,104 |
|
19 |
Щетка бытовая |
шт |
1/100 |
86,8 |
0,868 |
|
20 |
Перья ученические №1 |
шт |
10/100 |
0,2 |
0,02 |
|
21 |
Флюс ФКСП |
кг |
0,01/100 |
900 |
0,03 |
|
22 |
Плёнка полиэтиленовая 0,21 категории качества |
м |
0,025/100 |
48 |
0,012 |
|
23 |
Перчатки анатомические №8 |
пар |
2/100 |
8,7 |
0,174 |
|
24 |
Фоторезист сухой пленочный |
КВ. м |
0,252/1 |
88 |
22,184 |
|
25 |
Припой чушковый |
кг |
0,05/100 |
128 |
0,0064 |
|
|
Итого: |
|
|
|
42.29 |
5937516 |
