Львівський коледж Державного університету інформаційно-

комунікаційних технологій

Навчальна дисципліна: Навчальна практика (за професійним спрямуванням)

Розглянуто Затверджую

на засіданні комісії Заступник директора з НВР станційного обладнання

протокол № ___ від ________ 20 р.

Голова циклової комісії

______________ Романюк А В ________ Плешівський Я М

Інструкція

до практичної роботи № 2

Експлуатація кросу комутації

Склав: викладач

Яцик Л.І.

Львів – 20 р.

1 Мета роботи

Ознайомитись з обладнанням кросу комутації, набути практичні навики по кросуванню абонентських ліній зі станційним комплектом. Визначення технічного стану абонентської лінії за результатами вимірювання параметрів.

2 Теоретичні відомості

2.1 Призначення кросу комутації

По включенню лінійного і станційного кабеля в кросі розрізняють лінійну і станційну сторону (рис.2.1).

На лінійній стороні кросу створюються вертикальні ряди плінтів. В одному ряду плінти згруповані по 10 шт. Кожен плінт кріпиться на монтажному хомуті горизонтально. Лінійний кабель підводиться до верхніх контактів плінта (сторона без цифр).

На станційній стороні кросу створюються горизонтальні ряди плінтів. В одному ряду плінти згруповані по 10 шт. Кожен плінт кріпиться на монтажному хомуті вертикально. Станційний кабель підводиться до контактів плінта (сторона без цифр).

а)

б)

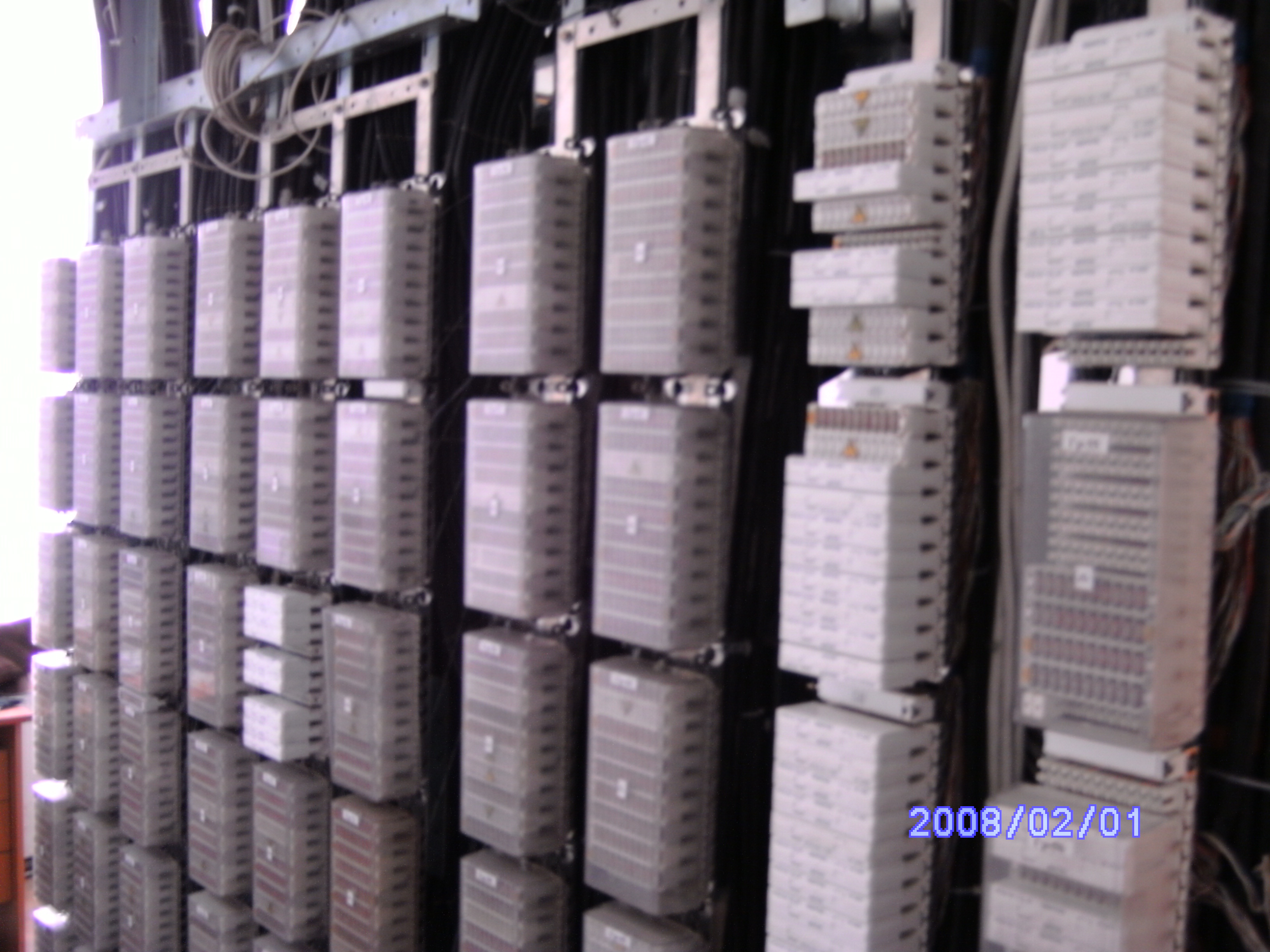

Рис.2.1 - Крос комутації:

а) станційна сторона, б) лінійна сторона

2.2 Елементи кросу комутації, їх призначення

Кроси комутації в основному комплектуються плінтами LSA PLUS/PROFIL фірми KRONE.

По функціональному призначенні плінти поділяються на такі типи:

  • плінт з контактами, що не розмикаються;

  • плінт з нормально замкненими контактами;

  • плінт з нормально розімкненими контактами;

  • плінт заземлення.

На рис.2.2-2.5 показані зовнішній вигляд (а), ескізне (б), схемне (в) зображення контактів, підключення проводів (г) для кожного виду плінтів.

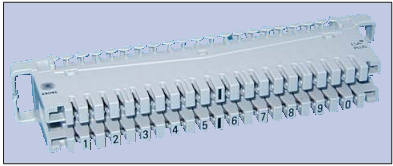

Плінт LSA-PLUS з контактами, що не розмикаються (рис.2.2) на 8 або 10 пар, з можливістю паралельного підключення приладів для контрольних цілей або для підключення елементів захисту від перенапруг.

Колір корпусу плінта – сірий.

а)

б)

в)

г)

Рис.2.2

Плінт LSA-PLUS з нормально замкненими контактами (рис.2.3) на 8 або 10 пар. Цей плінт забезпечує розімкненння комутуючого кола шляхом встановлення розмикаючого штекера. Дає можливість застосовувати прилади 5-точкового захисту, вимірювань і контролю кіл в двох напрямках.

Колір корпусу плінта – білий.

а)

б)

в)

г)

Рис.2.3

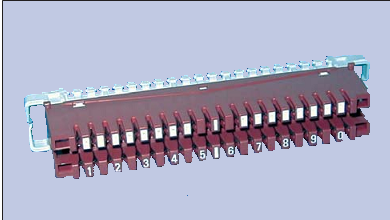

Плінт LSA-PLUS з нормально розімкненими контактами (рис.2.4). У цього типу плінта окремі контакти і відповідно підключені до них провідники знаходяться в розімкненому стані. Провідники можуть бути скомутовані шляхом встановлення спеціальних штекерів або шнурів. Також можлива комутація шляхом встановлення 5-точкового захисту.

Колір корпусу плінта – коричневий.

а)

б)

в)

г)

Рис.2.4

Плінт заземлення LSA-PLUS (рис.2.5) забезпечує з’єднання кіл, що підключені до плінта з загальною шиною заземлення.

Колір корпусу плінта – червоний.

а)

б)

в)

г)

Рис.2.5

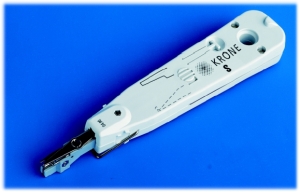

Рис.6

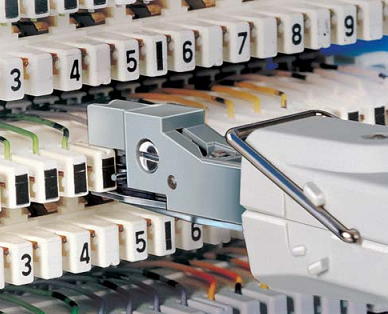

Правильне положення монтажного інструменту (рис.6)показано на рис.7:

при включенні жил кабелю – а);

при відключенні жили – б);

при знятті плінта – в)

а)

б)

в)

Рис.7

Опір контактного з’єднання провід – контакт з’єднання плінта повинно бути не більше 0,01 Ом.

В процесі експлуатації допускається збільшення перехідного опору до кінця терміну служби (40 років) до 10 Ом.

Опір ізоляції між електрично не з’єднаними контактами плінтів між собою і відносно корпуса в нормальних кліматичних умовах має бути не менше 10000 МОм.

Ізоляція між електрично не з’єднаними контактами в нормальних кліматичних умовах повинна витримувати без пробою дію напруги змінного струму 1500 В частотою 50 Гц на протязі 1 хвилини.
