Колонковые сушилки

Колонковые сушилки предназначены для сушки зерна различных культур семенного и продовольственного назначения любой влажности и засоренности. Различают сушилки стационарные (СК-5А, СК-20А, СКП-2,5, СКР-2,5) и передвижную (СПК-2,5), применяемую для послеуборочной обработки мелкосемянных культур.

Стационарные сушилки СК-5А, СК-20А, СКР-2,5 эксплуатируют вне здания в составе зерноочистительно-сушильных комплексов типа КЗС (взамен шахтных и барабанных сушилок) или зерноочистительных агрегатов типа ЗАВ, а также самостоятельно.

В сушилках обеспечен мягкий тепловой режим сушки, способствующий сохранению биологической жизнеспособности зерна и оздоровлению зерновок, а также поточная обработка материалов за один проход до кондиционной влажности независимо от исходной влажности зерна.

Технические характеристики колонковых сушилок

Показатель	СПК-2,5	СК-5А	СК-20А
Производительность за основное
время работы, т/ч, при сушке зерна:
семенного при влагосъеме 6 %	2,5	6	10
то же, 12 %	—	—	—
продовольственного	2,5	10	20
Установленная мощность, кВт	22	86	168
Вид топлива	Жидкое	Жидкое или природный газ
Расход топлива, кг/ч	25	100 200
Вместимость зерновой емкости, м3	3,5	12,5	26
Габаритные размеры, мм
длина	9080	11800	18000
ширина	5380	5500	5500
высота	4750	11000	12000
Масса, кг, не более	3810	13000	23000

Все оборудование сушилок расположено выше нулевого уровня, т. е. отсутствуют приямки, что упрощает эксплуатацию машин.

Сушилка СК-5А представляет собой сдвоенные прямоугольные колонки 1 (рис. 11) с перфорированными боковыми стенками. Пространство между колонками является распределительной камерой и разделено на две зоны — зону сушки 2 и зону охлаждения 4. В распределительную камеру 2 подается агент сушки, а в камеру 4 — атмосферный воздух. Каждая колонка снабжена инверторами 5 для перемешивания слоев вороха и выпускным устройством 6. Для отвода отработавшего агента сушки и атмосферного воздуха к каждой колонке примыкает отводящий диффузор 5, который соединен с вентилятором 7. Каждую колонку обслуживает свой вентилятор. Вентиляторы работают на всасывание. Один вентилятор обслуживает как зону сушки 2, так и зону охлаждения 4.

Процесс сушки осуществляется следующим образом. Сырое зерно распределяется в две колонки 1 и постепенно опускается. Зерно продувается агентом сушки с температурой 70...90°С из распределительной камеры 2 через перфорированные стенки. Толщина продуваемого слоя 300 мм. В зоне охлаждения зерно продувается атмосферным воздухом из распределительной камеры 2 через перфорированные стенки. Отработавшие агент сушки и атмосферный воздух смешиваются в диффузоре 5 и отсасываются вентилятором 7. Производительность сушилки регулируют выпускным устройством 6.

Отсутствие внутри колонок устройств, задерживающих движение зерна, исключает образование застойных зон и возгорание вороха. Применяемые в конструкции колонок инверторы обеспечивают высокую равномерность нагрева и сушки материала. Наличие встроенного охладителя позволяет получать зерно, которое можно сразу отправлять на хранение без пропуска через дополнительное охлаждающее устройство. Установленное на сушилках приборное обеспечение позволяет следить за температурой нагрева зерна, агента сушки, влажностью просушенного зерна, уровнем зерна в сушильной камере.

Сушилка СК-20А представляет собой сдвоенные сушилки СК-5А, имеющие общее загрузочное устройство. Источниками теплоты для сушилок служат топочные устройства с теплообменниками. В качестве теплоносителя используют подогретый в теплообменнике воздух. Заданная температура теплоносителя поддерживается автоматически.

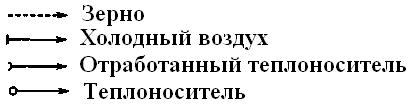

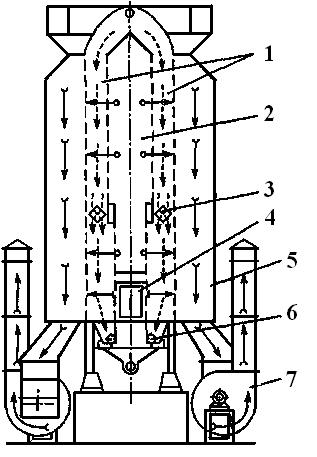

Рис. 11 - Схема рабочего процесса колонковой сушилки СК-5Л: 1 — колонки; 2 — зона сушки распределительной камеры; 3 — инвертор; 4 — зона охлаждения распределительной камеры; 5 — диффузор; 6 — выпускное устройство; 7 — вентилятор
