Задачи для контрольной работы 2
Задачи 61, 66, 68, 70 (рис. 63, табл. 6). Для заданного бруса построить эпюру продольных сил и определить размеры поперечного сечения на обоих участках. Для материала бруса (сталь СтЗ) принять [σр] = 160 МПа, [σс] = 120 МПа.
Таблица 6
№ задачи |
F1, кН |
F2, кН |
d1, мм |
d2 мм |
a1, мм |
а2, мм |
61 |
3,5 |
1,5 |
|
|
|
|
62 |
|
|
|
|
10 |
8 |
63 |
5,2 |
7,0 |
|
4 |
7 |
|
64 |
- |
|
9 |
6 |
|
|
65 |
3,0 |
4,8 |
5 |
8 |
|
|
66 |
4,0 |
5,8 |
|
|
|
|
67 |
10,0 |
13,8 |
10 |
|
|
6 |
68 |
2,0 |
3,3 |
|
|
|
|
69 |
- |
|
|
|
5 |
9 |
70 |
1,8 |
2,7 |
|
|
|
|
Задачи 62, 64, 69 (рис. 63, табл. 6). Для заданного бруса определить допускаемые значения нагрузок Fi и F2 и построить эпюру продольных сил. Для материала бруса (сталь СтЗ) принять [σр] = 160 МПа, [σс]=120 МПа. При решении задач считать, что на обоих участках бруса вид нагружения одинаков.
Задачи 63, 65, 67 (рис. 63, табл. 6). Для заданного бруса построить эпюру продольных сил и проверить прочность на обоих участках. Для материала бруса (сталь СтЗ) принять [σр] = 160 МПа [σс] =120 МПа.

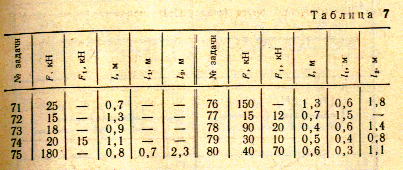

Задачи
71...74
(рис. 64, табл. 7). Для стержней кронштейна,
выполненных

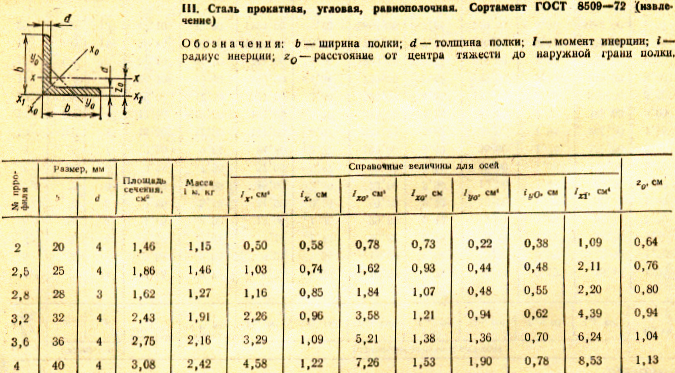

из прокатного профиля (равнополочного
уголка), подобрать размеры поперечного
сечения. Определить также удлинение
(укорочение) стержня ВС.
Для
материала стержней (сталь СтЗ): п
ринять
[σр]
= 160МПа, [σс]
= 120МПа и модуль продольной упругости
Е= 200 ГПа.

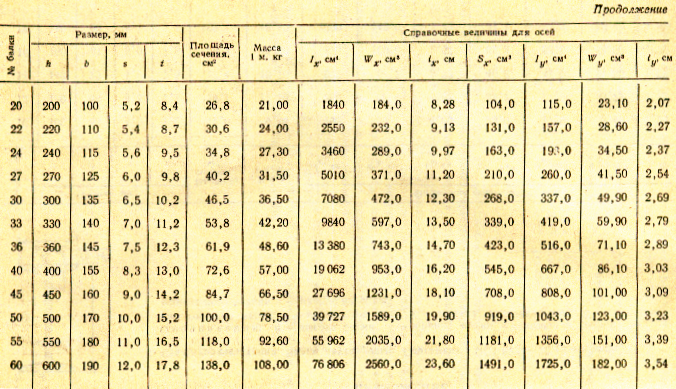

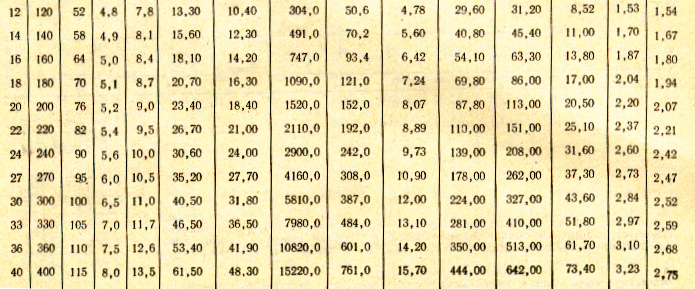

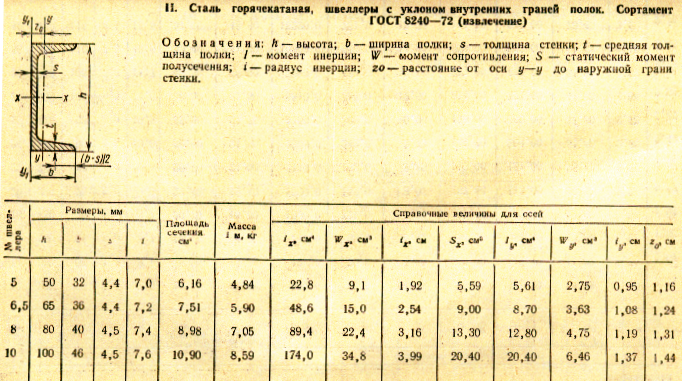

Задачи 75, 76 (рис. 64, табл. 7). Для стержней, удерживающих жесткую балку и выполненных из прокатного профиля (сдвоенных равнополочных уголков, швеллера или двутавра), подобрать размеры поперечного сечения. Определить также удлинение (укорочение) стержня ВС. Для материала стержней (сталь СтЗ) принять [σр] = 160 МПа, [σс]=120 МПа и модуль продольной упругости Е = 200 ГПа.
Задачи 77...80 (рис. 64, табл. 7). Для стержня ВС, удерживающего жесткую балку и выполненного из прокатного профиля (сдвоенных равнополочных уголков, швеллера или двутавра), подобрать размеры поперечного сечения и определить удлинение (укорочение) стержня. Для материала стержня (сталь СтЗ) принять [σр] = 160 МПа, [σс]=120 МПа и модуль продольной упругости Е = 200 ГПа.
Задачи
81...90
(рис.
65, табл. 8).
Для
заданного бруса круглого поперечного
сечения построить эпюру крутящих
моментов и определить диаметр на каждом
из трех участков. Для материала бруса
(
сталь
СтЗ) принять [τ] =70 МПа.
Таблица 8
№задачи |
М1 кН м |
М2, кН • м |
М3, кНм |
№ задачи
|
М1 кН м |
М2, кН • м |
М3, кНм |
81 |
0,9 |
1,5 |
1,5 |
86 |
1,3 |
1,3 |
0,7 |
82 |
2,5 |
1,3 |
0,8 |
87 |
4,5 |
1,4 |
0,9 |
83 |
1,1 |
0,7 |
3,2 |
88 |
1,2 |
0,9 |
4,9 |
84 |
0,8 |
1,4 |
0,7 |
89 |
1,9 |
2,0 |
0,6 |
85 |
4,2 |
2,0 |
1,2 |
90 |
3,0 |
1,0 |
1,9 |

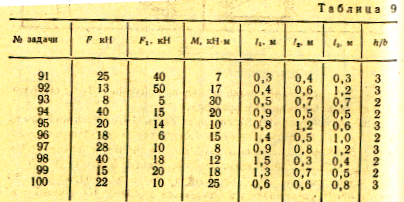

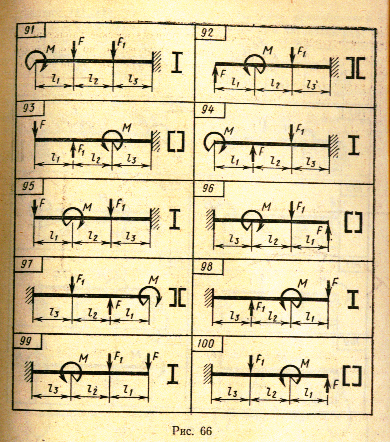

Задачи
91...100
(рис. 66, табл. 9). Для заданной консольной
балки
построить
эпюру изгибающих моментов и подобрать
размеры поперечного сечения в двух
вариантах: а) двутавр или сдвоенный
Швеллер;
б)
прямоугольник с заданным отношением
h/b
высоты
и ширины. Сравнить массы балок по обоим
расчетным вариантам. Для м
атериала
балки (сталь СтЗ) принять [σ] = 160 МПа
Задачи 101...110 (рис. 67, табл. 10). Для заданной двухопорной балки построить эпюру изгибающих моментов и подобрать размеры поперечного сечения (круг или квадрат), Для материала балки (сталь СтЗ) с учетом повышенных требований к ее жесткости приять [σ] = 130 МПа

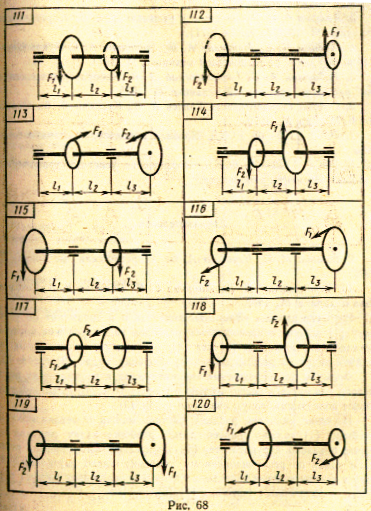

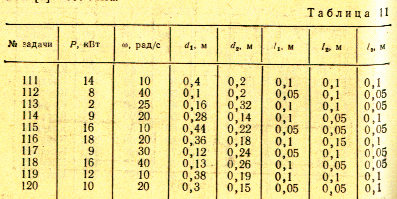

Задачи 111...120 (рис. 68, табл. 11). На валу, вращающемся в подшинниках с постоянной угловой скоростью ω и передающем мощность Р, жестко закреплены два зубчатых колеса, расчетные диаметру, которых соответственно d1 и d2. Требуется: а) определить действие на зубья колес окружные (касательные) силы F1 и F2; б) построить эпюры крутящих и изгибающих моментов; в) определить требуемый диаметр вала и округлить полученное значение до числа, оканчивающегося на ноль или пять (в миллиметрах). Диаметр вала считать постоянным по всей длине. Для материала вала (сталь 45) с учетом предотвращения усталостного разрушения принять [σ] = 80МПа.
