МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ,

МОЛОДЕЖИ И СПОРТА УКРАИНЫ

Национальная академия природоохранного и курортного строительства

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению расчетно-графических работ

по курсу «Профессиональные средства автоматизированного проектирования»

для студентов направления подготовки 6.060101

«Строительство»

для дневной формы обучения

Симферополь 2011

Методические указания к выполнению расчетно-графических работ по курсу «Профессиональные средства автоматизированного проектирования» для студентов направления подготовки 6.060101 «Строительство» для дневной формы обучения/ Сост.: Линченко Ю.П., Васильев М.В., Белавский В.А. - Симферополь: НАПКС 2011. - 35 с.

Составители:

1. Профессор кафедры железобетонных конструкций - к.т.н., Линченко Ю.П. - общее руководство, расчетно-графические работы 1-3.

1. И.о. доцента кафедры железобетонных конструкций - к.т.н., Васильев М.В. – расчетно-графические работы 1-2.

2. Ассистент кафедры железобетонных конструкций – Белавский В.А. - расчетно-графическая работа 3.

Рекомендовано на заседании Учебно-методической комиссии Архитектурно-строительного факультета «05» мая 2011 г. Протокол № 6.

Утверждено на заседании Ученого совета Архитектурно-строительного факультета «19» мая 2011 г. Протокол № 10.

Рецензенты:

1. Жигна В.В. - доцент кафедры железобетонных конструкций, к.т.н.

1. Синцов В.П. - доцент кафедры металлических и деревянных конструкций, к.т.н.

Содержание

СОДЕРЖАНИЕ 3

Введение 4

1. Разработка архитектурно-строительных чертежей каркасного здания на ПК САПФИР 4

1.1. Задание на проектирование 5

1.2. Компоновка здания 5

1.2.1. Исходные данные для проектирования на ПК САПФИР 5

1.3. Построение пространственной модели каркаса здания на ПК САПФИР 6

1.3.1. Построение сетки осей 6

1.3.2. Задание высоты этажа. 7

1.3.3. Построение колонн. 7

1.3.4. Построение ригелей 8

1.3.5. Построение диафрагм 9

1.3.6. Построение перекрытий 10

1.3.7. Копирование этажей 11

1.3.8. Создание чертежа 12

1.4. Экспорт модели в ПК «Лира» 15

2. Проектирование рамы многоэтажного здания на ПК «ЛИРА» 17

2.1. Задание на проектирование 17

2.2. Анализ несущей системы здания. Выбор расчетной схемы 17

2.3. Исходные данные для расчета на программном комплексе 17

2.4. Алгоритм формирования расчетной модели в модуле «ЛИР-ВИЗОР» 21

2.5. Расчет и конструирование арматуры в модуле ЛирАрм 24

3. Проектирование каркаса здания из монолитного железобетона на программном комплексе «Мономах» 28

3.1. Цель и задачи 28

3.2. Задание на проектирование 28

3.3 Последовательность выполнения работы 30

3.4. Ввод исходных данных и выполнение расчета здания в модуле «Компоновка» 30

3.5. проверка результатов расчета 33

3.6. Проектирование многопролетной неразрезной балки в модуле «Балка» 34

Список источников 35

Приложение 1 Варианты индивидуального задания к РГР по САПР 36

Введение

Системы автоматизированного проектирования дают возможность на основе новейших достижений фундаментальных наук отрабатывать и совершенствовать методологию проектирования, стимулировать развитие математической теории проектирования сложных систем и объектов.

Современный инженер-строитель должен знать особенности технологии автоматизированного проектирования, техническое и программное обеспечение систем автоматизированного проектирование объектов строительства (САПР ОС), типовые математические модели объектов проектирования, состав основных прикладных программных систем и комплексов по своей специальности и уметь использовать их при выполнении исследовательских и проектно-конструкторских процедур.

Настоящие методические указания призваны организовать изучение современных профессиональных программных продуктов предназначенных для архитектурного проектирования, расчета конструкций и получения рабочей документации студентами специальности промышленное и гражданское строительство. В списке источников представлена литература, которая позволяет получить дополнительную информацию для более глубокого изучения рассмотренных программных комплексов.

1. Разработка архитектурно-строительных чертежей каркасного здания на ПК САПФИР

Состав работы

1. Задание на проектирование

2. Компоновка здания. Исходные данные для проектирования на ПК САПФИР

3. Чертежи раздела АР

3.1.План на отм. 0.0

3.2. Поперечный разрез по оси «2»

1.1. Задание на проектирование

Размеры здания в плане 15 × 60 м.

Шаг колонн в поперечном направлении 6 + 3 + 6 м.

Шаг колонн в продольном направлении 6 м.

Высота типового этажа 3,3 м.

Количество этажей - 4.

Назначение здания - общественное (размещение учреждений, организаций, магазинов, легких ремонтных и производственных мастерских).

1.2. Компоновка здания

1.2.1. Исходные данные для проектирования на ПК САПФИР

При длине здания 60 м и количестве этажей 4 необходимо устройство двух выходов и оборудование лифтами. Планировочная; схема здания коридорная. Компоновка здания показана на рис. 1.1.

Несущая система здания рамная с ригелями в поперечном: направлении. Пространственную жесткость здания в продольном направлении обеспечивают диафрагмы. Схема несущей системы показана на рис. 1.1.

Перечень типоразмеров сборных конструкций в соответствии с рис. 1.1 приведен в табл. 1.1.

Таблица 1.1.

Номенклатура сборных конструкции на этаж

п/п

Марка

К-во

Характеристика

1

Kl

22

Колонны крайние 400×400

2

K2

11

Колонны средние 400×400

3

PI

18

Ригели крайних пролетов рядовые, 1 = 6000, 400х500

4

P2

9

Ригели среднего пролета рядовые, 1 = 3000, 400х500

5

P3

4

Ригели крайних пролетов торцевых рам, 1 = 6000, 400х500

6

P4

2

Ригели среднего пролета торцевых рам, 1 = 6000, 400х500

7

Д1

2

Диафрагмы t=200 мм.

Д1

Д1

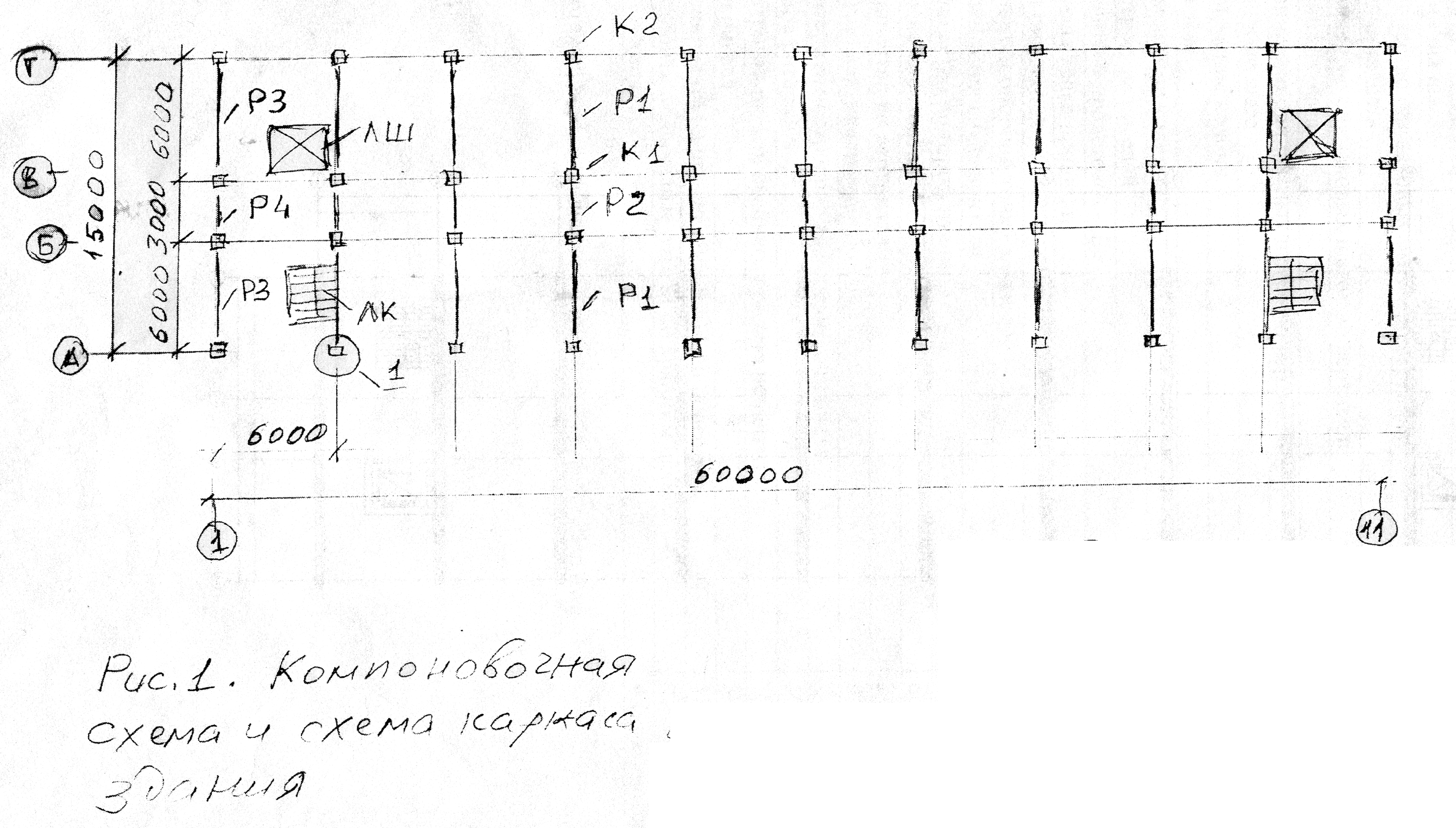

Рис. 1.1. Компоновочная схема здания.

1.3. Построение пространственной модели каркаса здания на ПК САПФИР

1.3.1. Построение сетки осей

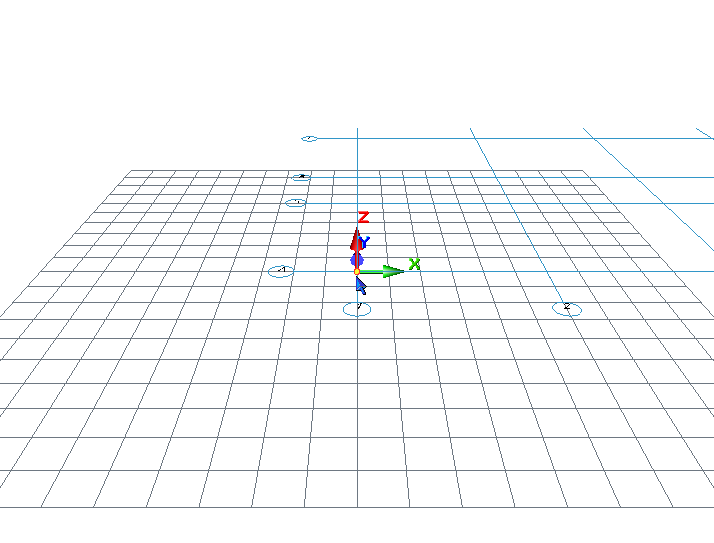

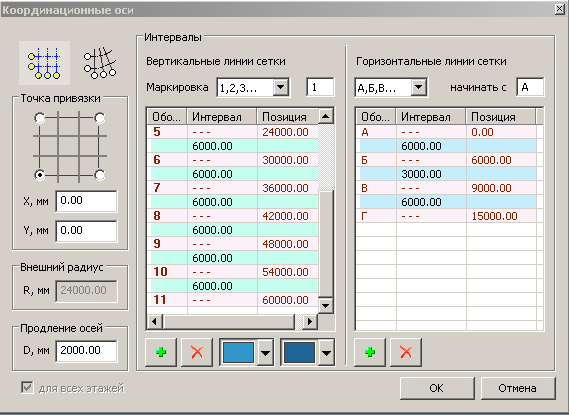

Выбираем  маркировка горизонтальных осей кириллицей  добавление интервалов по горизонтали или вертикали

.

1.3.2. Задание высоты этажа.

 выделить нужный этаж 

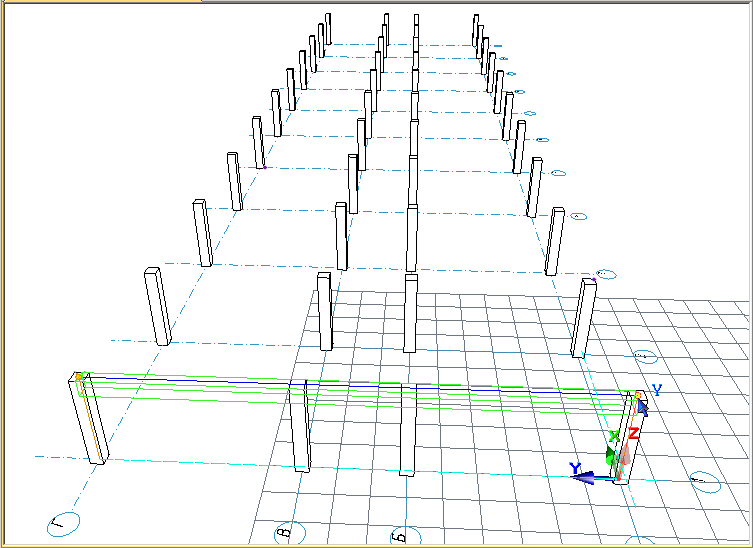

1.3.3. Построение колонн.

1.3.4. Построение ригелей

1.3.5. Построение диафрагм

 

1.3.6. Построение перекрытий

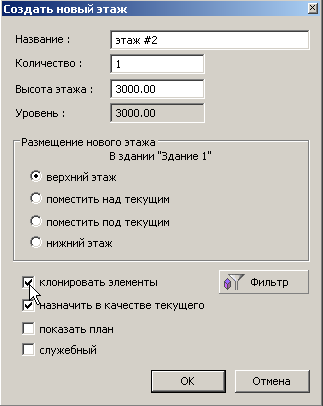

1.3.7. Копирование этажей

 (правая кнопка мыши)

1.3.8. Создание чертежа

 (правая кнопка мыши)  (правая кнопка мыши)  (правая кнопка мыши)   (правая кнопка мыши)   .

1.4. Экспорт модели в ПК «Лира»

 Переход в ПК «Лира»  .

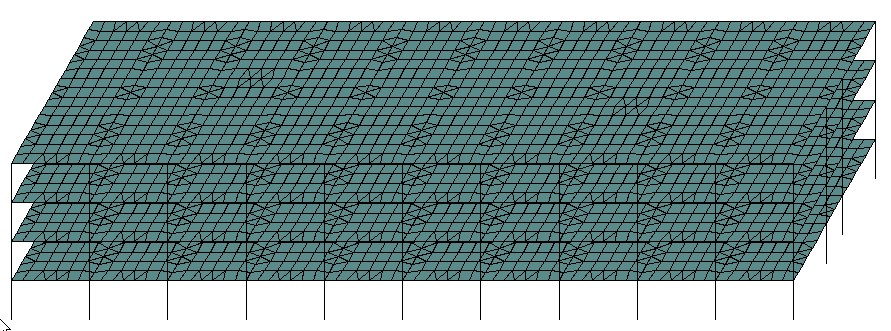

2. Проектирование рамы многоэтажного здания на ПК «ЛИРА»

2.1. Задание на проектирование

Здание каркасное. Наружные стены самонесущие. Размеры здания в плане 22.5х60 м. Шаг рам 6.0 м. Пролеты рам 7.5+7.5+7.5 м. Здание 4-х этажное. Высота этажа 3.3 м. Схема каркаса – рамная. Рамы сборные. Плиты перекрытия пустотные. Постоянная равномерно распределенная нормативная нагрузка от перекрытия 4.0 КН/м2. Нагрузка от перегородок, приведенная к равномерно распределенной – 3.0 КН/м2. Нагрузку от покрытия принять равной нагрузке от перекрытия. Временная нагрузка на перекрытие 1.5 КН/м2, в т.ч. длительно действующая часть временной нагрузки 0.5 КН/м2. Снеговой район – II; ветровой район – III. Выполнить проектирование средней колонны 1-го этажа и крайнего ригеля перекрытия 1-го этажа.
