Анионная полимеризация.
Анионная полимеризация - цепной процесс, в котором растущие цепи имеют концевой отрицательный заряд, а акт роста цепи является гетеролитической реакцией. Как и др. цепные реакции, анионная полимеризация (АП) включает 4 стадии: инициирование, рост цепи, передача и обрыв цепи.
1). Инициирование.

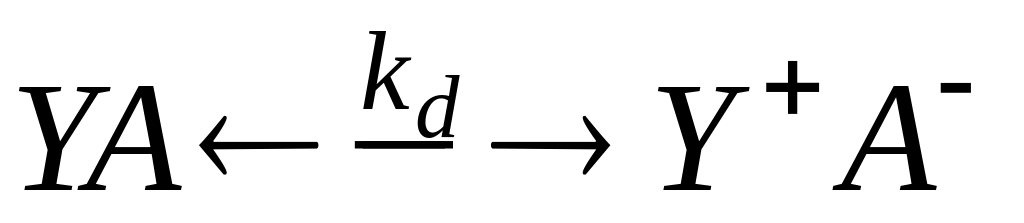

Это процесс образования (генерирования) анионных частиц:
( Ме - заряженные атомы металла: катионы или противоионы), которые, присоединяя молекулу мономера (М), образуют активные центры (АЦ), дающие начало росту цепи:
Существуют различные способы инициирования АП.
Для инициирования используют катализаторы, имеющие основной характер: амиды, алкоголяты, алкилы, арилы, гидроокиси щелочных или щелочноземельных металлов. Реакция инициирования включает присоединение отрицательного фрагмента А- (NH-, R-) к двойной связи молекулы М с образованием карбаниона: A- + C = C A - C - C .
а).Инициирование алкилами (арилами) щелочных (щелочноземельных) металлов - RМе. Оно сводится к присоединению RМе по двойной связи непредельного соединения (мономера):
RMe + C = C R - C - C + Me+
Характер образовавшейся связи металл .... углерод (Ме…С) в активном центре может меняться от частично ковалентной при испо-льзовании RLi в неполярных средах до полностью ионной для поляр-ных сред.
Примеры инициирования:
н-C4H9Li+CH2=C(CH3)-CH=CH2 н-C4H9-CH2-C(CH3)-CH=CH...Li
бутиллитий
В проследнем случае исчезает яркая окраска фенилкалия.
б). Инициирование комплексами щелочных металлов.
Этот тип комплексов образуется при взаимодействии щелочных металлов с полициклическими ароматическими углеводородами (дифенил, нафталин, антрацен) в эфирных растворителях (ТГФ, диоксан):
C10H8 + Na (C10H8)Nа+ (появление темно-зеленой окраски).
В результате переноса одного электрона от щелочного металла на незаполненную орбиталь с низкой энергией нафталина образуется анион-радикал, электронейтральность которого обеспечивается тес-
ной связью с Nа+. Эти комплексы могут инициировать АП виниловых и диеновых мономеров. При этом избыточный электрон переходит на самую низкую вакантную разрыхляющую - орбиталь виниловой группы мономера, образуя новый анион-радикал:
(C10H8)Na+ + CH2 = CH(Ph) C10H8 + CH(Ph) = …Na+
зеленый красный
в). Инициирование щелочными металлами.
В этом случае происходит прямой перенос электрона от металла на мономер с образованием анион-радикала:
Na + CH(Ph) = CH2 CH(Ph) = … Na+
В отличие от рекомбинации свободных радикалов, взаимодействие анион-радикалов друг с другом характеризуется высокой энергией активации, вследствие электростатического отталкивания отрицательных зарядов. Тем не менее это все же происходит. Анион-радикалы мономера, подобно инициирующим анион-радикалам, не имеют локализованных свободно-радикальных и анионных центров. Локализация центров и переход к растущим анионным центрам возможна либо после присоединения второй молекулы мономера с последующей рекомбинацией уже локализованных радикальных центров:
[CH2 - …Me+ + CH2 = CHX Me+..CHX – CH2 - CHX – CH2,
либо в результате непосредственной рекомбинации 2-х анион-радикалов:
2([CH2 - Ме+) Me+..CHX – CH2 – CH2 - CHX..Me+.
г). Инициирование амидами щелочных металлов. Растворы амида калия в жидком аммиаке могут инициировать полимеризацию непредельных соединений:
KNH2 K+ :NH2; H2N: + CH2 = CH(Ph) H2N – CH2 - CH(Ph)
д). Инициировать АП можно с помощью "живущих" полимеров, электричества и -облучения. В последнем случае отпадает необхо-димость получения малоустойчивых инициаторов, остатки которых к тому же отсутствуют в полимерах, тем самым повышая его термоус-тойчивость.
Относительная реакционная способность RMe в процессах иници-ирования зависит от природы Ме, R и использованного растворителя.
а). Так, энергия, необходимая для полного удаления электрона от щелочного металла, уменьшается в ряду: Li> Na> K> Rb> Cs. Ка-залось бы, и активность щелочных металлов в реакции инициирования должна возрастать при переходе от Li к Cs. Однако в том же самом ряду увеличивается и размер соответствующих ионов, а следовательно, должна уменьшаться энергия сольватации растворителем, а это фактор, уменьшающий активность свободных ионов. Поэтому в результате этих конкурирующих эффектов вопрос, с каким металлом инициирование будет протекать быстрее, зависит от природы растворителя, температуры и сродства к электрону у металла.
б). Для радикалов R в RМе реакционная способность в реакциях инициирования уменьшается в ряду:
CH3 > вт-C4H9 > изо-C3H7 > трет-C4H9 > изо-C4H9 > н-C4H9.
в). Для растворителей эффективность алкилов щелочных метал-лов (RМе) падает в ряду:
толуол> бензол> н- гексан> циклогексан.
Органические соединения щелочных металлов RМе склонны к ас-социации, степень которой m зависит от природы R, Ме и раствори-теля. (RMe)m mRMe ; RMe + M полимер. Это и является причиной того, что часто наблюдается дробный порядок (n) реакции инициирования по инициатору, т.е.
Wин ~ [In]n.
Из табл. видно, что порядок реакции инициирования зависит от природы растворителя и в ряде случаев может отсутствовать прямая связь между m и n. Это связывают с участием в реакции инициирования ассоциированных форм (RLi)m .
Таблица.
Полимеризация изопрена в присутствии С4Н9Li, 250С.
Растворитель |
m |
n |
Бензол |
4 |
0,25 |
Циклогексан |
4 |
0,75 |
Природа радикала R в молекуле инициатора (полярность, энергия и доступность связи металл - углерод) оказывает большое влияние на процесс инициирования, но не отражается на дальнейшем росте цепи, т.к. R располагается на большом расстоянии от реакционного центра в растущем макроанионе. В отличие от первичного аниона R, противоион Ме+ может постоянно находиться у растущего конца цепи и влиять на особенности как реакции инициирования, так и роста цепи при анионной полимеризации.
