4.3 Инсталляция подготовленной смеси
Чтобы завершить процедуру характеризации нефти необходимо инсталлировать подготовленную нефтяную смесь в схему. После чего все созданные псевдокомпоненты будут добавлены в текущий пакет свойств; рассчитанные данные о составе и свойствах газовой части и нефтяной смеси будут преобразованы в материальный поток для дальнейшего использования при расчете схемы.
Процедура характеризации нефти полностью завершена. Необходимо выйти из нефтяного пакета, для этого нажмите кнопку Возврат в расчетную среду.
Убедитесь, что созданные нефтяные компоненты добавлены к списку выбранных компонент. В окне Диспетчер базиса перейдите на закладку Компоненты. Выделите созданный и нажмите кнопку Просмотр. Откроется специализированное окно Список компонентов.
Задание потоков и аппаратов в расчетной среде
Сырая нефть поступает на установку при температуре 230°С и давлении 5.2 бар. В рабочей тетради на закладке Материальные потоки в поле Температура задайте 230. Обратите внимание, что справа от поля ввода появляется поле единиц измерения. В поле ввода должно быть введено правильное значение величины и установлены нужные единицы измерения. Теперь задайте давление потока 5.2 бар. Единицами по умолчанию являются кг/см2. Однако, давление потока известно в барах. ХАЙСИС допускает ввод величин в любых единицах измерения, автоматически преобразуя их в единицы, установленные по умолчанию в используемом наборе.
Следующий шаг - задание расхода сырой нефти в поле объемный расход жидкости - 600 м3/час.
Далее задайте аппараты: сепаратор, печь и смеситель.
5.1 Задание сепаратора
В таблице Питания задайте имя входного потока – Сырая нефть, выбрав его из падающего списка.
В поле Паровой продукт задайте имя выходного потока.
В поле Жидкий продукт задайте имя второго выходного потока.
Гидравлическое сопротивление установлено по умолчанию и равно нулю.
Аппарат и присоединенные к нему потоки полностью рассчитаны, если поле статуса изменило свой цвет на зеленый.
5.2 Задание печи
В качестве модели нагревательной печи используется модель Нагревателя. Подведите к аппарату материальный поток жидкого продукта сепаратора. Создайте новый энергетический поток, представляющий собой нагрузку печи, и материальный поток на смеситель.
Задайте сопротивление печи равное 0.7 кг/см2.
Чтобы завершить моделирование печи, необходимо задать либо температуру на выходе, либо тепловую нагрузку. Задайте значение температуры выходного потока равным 340°C.
5.3 Задание смесителя
Потоки парового продукта сепаратора и нагретая в печи нефть смешиваются в смесителе в один поток – питание колонны.
6. Расчет колонны
Вторая часть лабораторной работы – расчет атмосферной колонны первичного фракционирования.

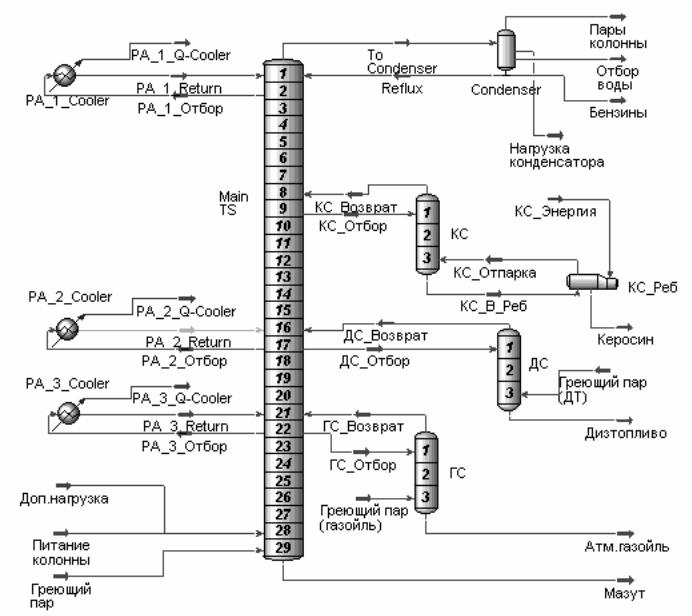

Колонна первичной переработки нефти состоит из основной колонны с конденсатором, трех боковых стриппингов и трех контуров циркуляционного орошения. Подсхема колонны, содержащая подробную информацию о колонне, показана ниже.
6.1 Задания потоков и числа тарелок
Колонна рассчитывается с использованием модели Абсорбер с конденсатором, с заданием дополнительного оборудования (стриппингов и циркуляционных орошений).
Колонна содержит 29 теоретических тарелок. Введите число 29 в поле ввода числа тарелок. В поле ввода Питание нижней тарелки и из падающего списка выберите в качестве питания нижней тарелки колонны Греющий пар.
В поле ввода Дополнительные питания и выберите из списка поток Питание колонны. Питание подается на 28 тарелку. На эту же тарелку подается энергетический поток Доп. нагрузка.
В групповой рамке Конденсатор укажите, что используется парциальный конденсатор.
В поле, соответствующем отбору пара из колонны, введите название нового потока – Пары колонны.
В поле, соответствующем отбору жидкости из конденсатора, введите название нового потока – Бензин.
В конденсаторе будут присутствовать две жидкие фазы (углеводороды и вода), поэтому поставьте флажок в поле Отбор воды и имя потока отбора воды – Отбор воды.
В поле Жидкость снизу создайте новый поток – Мазут.
В рабочее тетради в поле **Новый** на закладке Материальные потоки введите имя нового потока – Греющий пар (водяной пар в куб колонны).
Параметры потока: температура 190°С, давление 10 кг/см2 и массовый расход этого потока – 3400 кг/час.
Аналогичным образом создайте поток Греющий пар ДС (водяной пар в дизельный стриппинг). Параметры данного потока: температура 150°С, давление 3.5 кг/см2 и массовый расход 1300 кг/час.
Теперь необходимо задать составы потоков на закладке Compositions (состав) в Рабочей тетради, для потока Греющий пар H20 = 1.Нажмите кнопку Нормализовать, и ХАЙСИС задаст доли остальных компонентов равными нулю.
Создайте еще один поток водяного пара Греющий пар ГС (водяной пар в газойлевый стриппинг). Параметры потока (температура 150°С, давление 3.5 кг/см2, массовый расход 1100 кг/час). Задайте состав аналогично потоку Греющий пар.
