Расчетное задание
3. Рассчитать (см. табл. 3.1) и построить в масштабе график экспериментальной нормированной частотной характеристики . Используя графическую зависимость , определить и отметить (отрезком) на графике полосу пропускания сигнала .
4. Рассчитать параметры колебательного контура:
активное сопротивление
емкость конденсатора ;
индуктивность катушки ;
характеристическое сопротивление контура ;
добротность (экспериментальную) контура
5. Провести на ПЭВМ вычислительный эксперимент: получить на экране дисплея нормированные частотные характеристики тока последовательной RLC-цепи при значениях добротности и .
С этой целью:

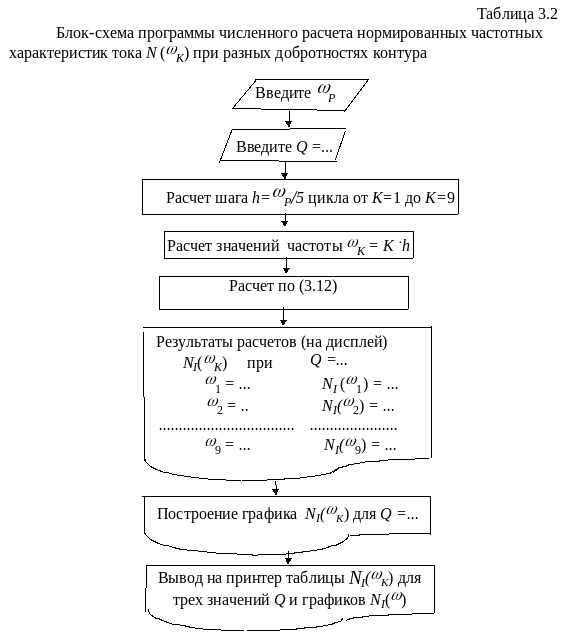

изучить блок-схему (см. табл. 3.2) программы численного расчета и построения характеристик при различных добротностях контура;
запустить программу EKURSNEW на исполнение, вводя в диалоговом режиме значение (см. правый столбец табл. 3.1) и три значения Q:
;
;
получить с принтера распечатку результатов расчета и графики зависимости ; или занести в табл. 3.3 данные расчета с экрана дисплея и построить графики ;
Таблица 3.3
-
, 1/c
NI() при добротности контура
Q1=QЭ
Q2
Q3
1=
2=
...
9=
При P = .... , 1/c

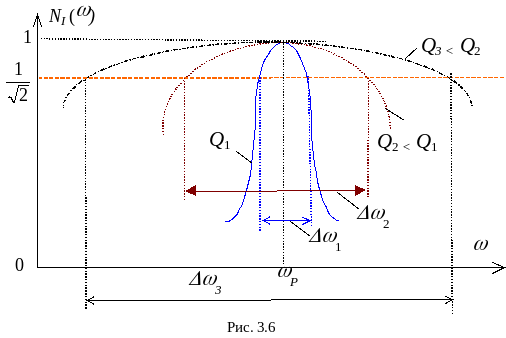

сравнить графики с графиком, построенном по экспериментальным данным (п. 3 задания на эксперимент); определить значения полос пропускания при добротностях контура , и (см. рис. 3.6).
7. По данным табл. 3.1 построить резонансные кривые и . Нанести на график напряжение U = const и сравнить и при .
5. Содержание отчета
Цель работы.
Электрическая схема исследуемой цепи (рис. 3.1), вычерченная согласно ГОСТу.
Перечень измерительных приборов.
Результаты измерений и расчетов, сведенные в табл. 3.1 и 3.2.
Формулы расчета частотных характеристик X ( ), и параметров резонансного контура: R, L, C, и Q
График зависимости , построенный по экспериментальным данным, и три графика , рассчитанные на ПЭВМ, при разных добротностях .
Выводы по работе.
6. Контрольные вопросы.
Поясните сущность и особенности резонансных явлений в электрических цепях.
Дайте определение резонанса напряжений и укажите условия его возникновения.
Выведите формулу резонансной циклической частоты.
Обоснуйте физический смысл и приведите формулу характеристического сопротивления контура.
Объясните физический смысл добротности и приведите формулу для расчета добротности последовательной RLC-цепи.
Выведите формулу обобщенной расстройки контура.
Поясните сущность нормирования частотных характеристик электрических величин.
Как определить полосу пропускания сигнала электронным устройством?
Покажите, как влияет добротность контура на его частотные характеристики.
Изложите сущность и особенности вычислительного эксперимента получения нормированных частотных характеристик RLC-цепи.
11. Дайте пояснения по методике организации дискретного отсчета частоты в программе расчета (см. табл. 3.3).
