5.5. Стропильные конструкции

Для покрытия блока “А” приняты стальные стропильные фермы из горячекатаных профилей пролетом 36 метров при шаге 6 метров с уклоном верхнего пояса 1,5 % по серии 1.460-4, которые опираются на колонны. Крепление осуществляется на болтах.

Для покрытия блока “Б” приняты стальные стропильные фермы из горячекатаных профилей, пролетом 24метров при шаге 6 метров.

Для покрытия блока В приняты балки стропильные стальные для покрытий зданий пролетом 12 м таврового сечения с номинальной высотой 600мм по серии 1.462.1-10/80. Балки опираются на колонны.

5.6. Плиты покрытия

Н есущими элементами ограждающей части покрытия являются сборные железобетонные ребристые плиты П1 6х3 м по серии1.465-3. В местах установки водоприемных воронок запроектированы плиты П2, П3 с отверстиями.

Для покрытия участка у продольных стен, имеющих привязку 250мм, используются доборные плиты П4 650х1500х220мм.

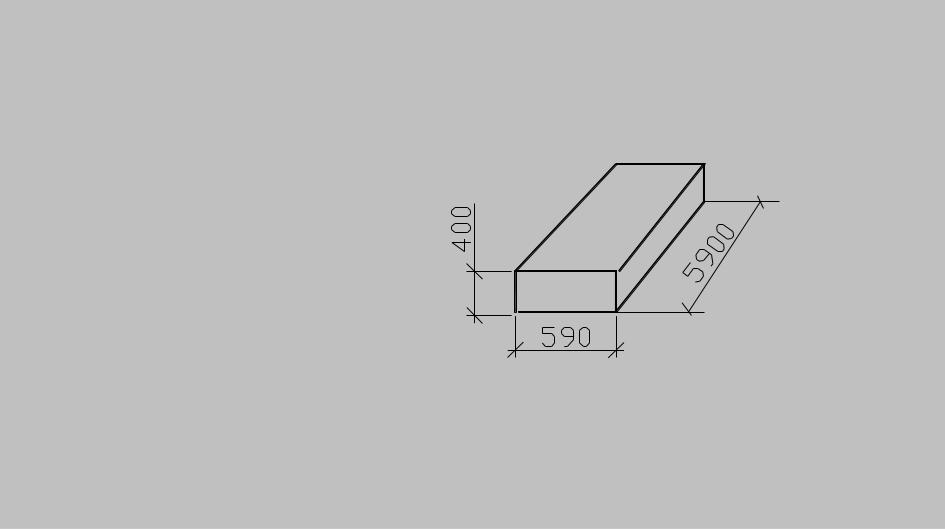

Для покрытия участка для продольного деформационного шва (перепад высот), запроектированы доборные плиты П5 400х600мм.

5.7. Подкрановые балки

Для мостовых кранов грузоподъемностью 10 и 20т и шага колонн 6м применяются металлические разрезные подкрановые балки двутаврового сечения высотой 1200мм. Для обеспечения устойчивости стенка балка снабжена поперечными ребрами жесткости с интервалом 1,5 м. Площадь сечения ребер 90х6мм. Ребра обрываются по высоте 60 мм от нижней полки.

Крановые пути прокладываются из железнодорожных рельсов КР-70, который крепится к подкрановой балке на планках. Чтобы уменьшить ослабление верхнего пояса отверстиями под болты, планки в средней части балок располагаются в шахматном порядке. Для предупреждения аварий при работе крана у торцов здания устраиваются ограничители движения, снабженные устройством, автоматически включающим торможение.

Разрезные подкрановые балки опираются на консоли рядовых колонн строганной нижней кромкой рядовых опорных ребер. Одно из ребер усилено планкой толщиной 6мм примерно на 2/3 высоты. В пределах этой планки расположены соединительные болты.

Привязка оси рельса к продольной разбивочной оси 750 мм.

5 .8. Наружные стены

Наружные стены – самонесущие трех слоеные навесные панели по серии 1.432-5. В местах установки ворот, дверей запроектированы кирпичные вставки на высоту 4,2м.

5.9. Лестницы

Для подъема на мостовые краны запроектированы 2 металлические лестницы.

5.10. Обвязочные балки

Вес навесных стен передается на колонны на уровне 1,8

м через обвязочные

балки. К ним крепятся плиты стеновые.

Балка L 75х8 пристреляна на дюбелях.

5.11. Перемычки

Н ад воротами и дверными проемами устанавливаются перемычки. Воротный проем обрамляется сборной железобетонной рамой, вписывающейся по внешним размерам в принятую разрезку панельной стены.

Перемычка воротная рамы.

5.12. Ворота и двери

Ворота в наружных стенах распашные размером 4х4,2м, ворота в перегородках 4х4,2м. Двери однодольные глухие высотой 2100мм шириной 1000мм.

5.13. Окна

В соответствии с размерами стеновых панелей приняты стальные оконные панели со стальными переплетами. Для 12-ти метрового шага колонн выполняются с номинальными размерами по фасаду 9х1,2 и 6х1,8м. Площадь и расположение окон приняты по расчету (п13). Для проветривания – 100% окон открывающиеся.

Размеры панелей в соответствии с обозначениями на чертежах.

5.14. Перегородки

Участки склада шихтовых материалов выгораживаются консольными щитовыми перегородками высотой 2800мм. Выполняются из стальных щитов номинальной шириной 0,5 и 1м. Обвязка щитов сваривается из прокатных уголков.

Участки изолируются от всего цеха разделяющей перегородкой из сетки-рабицы. Они состоят из стоек, устанавливаемых с шагом 1,5м и подвешенных к ним сетчатых щитов. Обвязка щитов из прокатных уголков.

5.15. Полы

В соответствии с назначением производственных участков приняты следующие типы полов: сушильные камеры, склад сухих пиломатериалов – асфальтобетон;

участок раскроя и сортировки, мастерские и лаборатории, участок склеивания и химической обработки – бетон.

5.16. Кровля

Кровля запроектирована из 7 слоев, верхний слой – гравий на битумной мастике. В качестве утеплителя используются плиты минераловатные.

Пароизоляция – 1 слой рубероида на мастике плотностью 600 кг/м и толщиной 3 мм.

В местах примыкания к парапетам устанавливаются защитные листы из оцинкованного железа.

5.17. Пожарные лестницы

Так как высота блоков более 10 м для подъема на кровлю запроектированы металлические лестницы, и при перепадах высоты кровле более 1 м устроены пожарные лестницы.

Маркировка на плане.

ЛМ1 – для подъема на блок В.

ЛМ2 – для подъема с блока В на блок А и блок Б.

6. Отделка помещений

Наименование или номер помещения	потолок		Стены или перегородки		Низ стен или перегородок			Отделка колон
	площадь	Вид отделки	площадь	Вид отделки	площадь	Вид отделки	ворота	площадь	Вид отделки
Сушильные камеры, склад сухих пиломатериалов	134,67	Затирка, окраска красками ВА	335,45	Затирка, окраска красками ВА	87,56	Окраска масляными красками	16,34	47,87	Затирка клеевая окраска
Участок раскроя и сортировки, мастерские и лаборатории	167,56	Затирка, клеевая окраска	356,35	Затирка, клеевая окраска	47,57	Окраска масляными красками	14,56	75,13	Затирка, окраска полимерцементн красками. ГОСТ19279-73
Участок склеивания и химической обработки	456,67	Затирка, окраска масляными полимерцементн. краской	257,87	Затирка штукатурка, окраска полимер. цементной краской	86,35	Окраска масляной краской	24,67	96,24	Затирка, клеевая окраска
С/у	453,56	Затирка, силикатная окраска	571,56	Штукатурка, силикатная окраска	96,25	Керамическая плитка	23,54	75,34	-
